嵌入式安装红色圆形自复位按钮结构

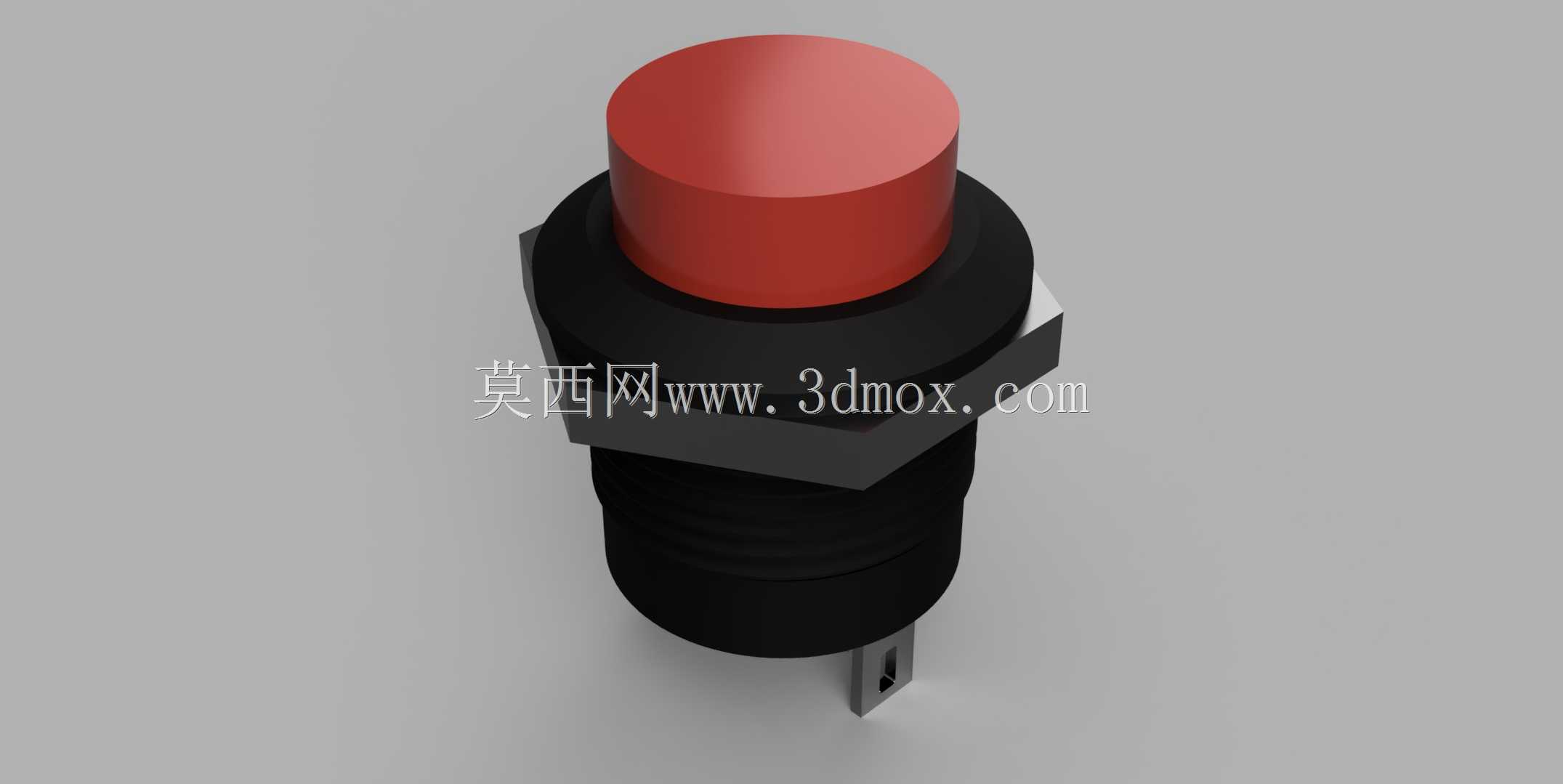

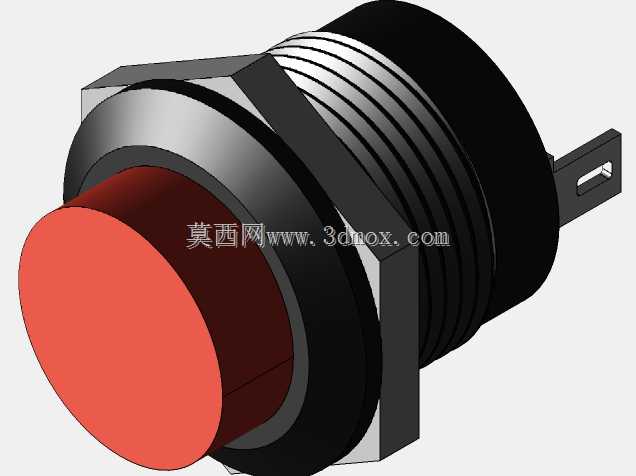

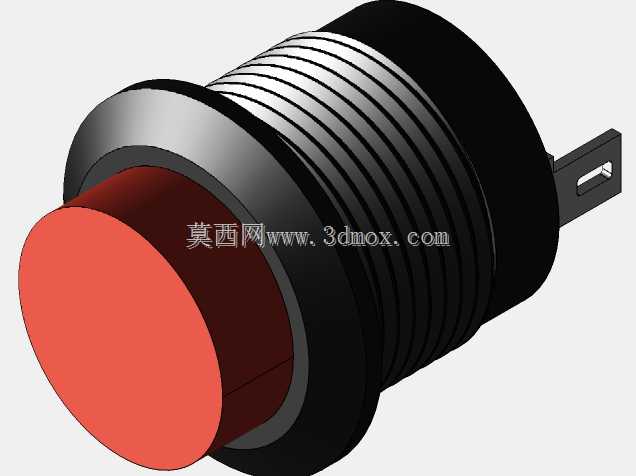

　　这类圆形凸头按钮是工业控制回路里最常见的主令操作元件之一，日常在小型控制柜面板、模拟驾驶设备操控台、小型机电设备操作面、教学实验台架上都能见到它的身影，主要作用是通过人工按压触发回路通断信号，完成设备启动、功能触发、信号确认这类基础操作，多数场景下搭配自复位内部结构，松开按压头后就能自动回弹断开触发回路，不需要额外的复位操作，适配短时触发的控制逻辑。从安装适配性来看，这款按钮采用螺纹式嵌入安装结构，安装螺纹直径为16mm，对应面板开孔只需要匹配该螺纹尺寸即可，安装时从面板正面穿入固定位，背部通过配套的锁紧螺母拧紧固定，不需要额外的卡扣或者焊接结构，面板拆装维护都很方便，哪怕是薄亚克力板、薄金属板、

　　绝缘层压板这类常见的控制柜面板材质都能稳固固定，不会出现按压时松动移位的问题。操作端的按钮头直径为19mm，比安装螺纹直径略大，一方面能在按压时给手指提供足够的接触面积，减少长时间操作的指尖压迫感，另一方面凸起的红色头部辨识度极高，在布满各类控制元件的面板上能快速被操作人员定位，尤其是紧急触发类的功能点位，红色的视觉警示属性也能避免误操作其他功能按钮。整体总高度为25mm，安装后背部预留的接线空间不需要太大，哪怕是内部布线紧凑的小型控制盒也能顺利容纳，背部的插片式接线端适配常规的快插接线端子，接线时不需要焊接，直接把对应线序的端子插牢就能完成电气连接，后期维护更换元件时拆接也很高效。建模过程中需要重点关注几个配合边界：

　　首先是按钮头部和基座的滑动配合间隙，既要保证按压过程顺滑无卡滞，又要避免间隙过大进入灰尘影响内部触点寿命；其次是安装螺纹的公差匹配，要保证和标准M16锁紧螺母的配合顺畅，不会出现螺纹错牙拧不紧的问题；还有背部插片的位置尺寸，要匹配市面上通用的快插端子尺寸，避免出现接线端不兼容的问题。按钮基座采用黑色绝缘材质，既和红色操作头形成强烈视觉对比，也能满足电气控制的绝缘安全要求，外露的安装六角结构也能在拧紧螺母时提供受力位，方便安装时固定本体不会跟转。
