嵌入式安装黑色圆形控制按钮结构

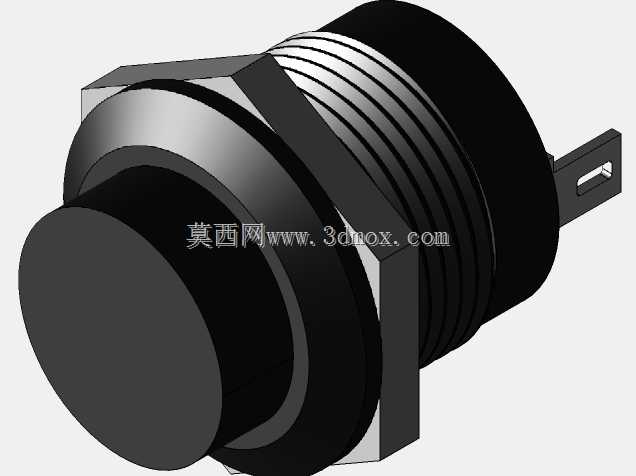

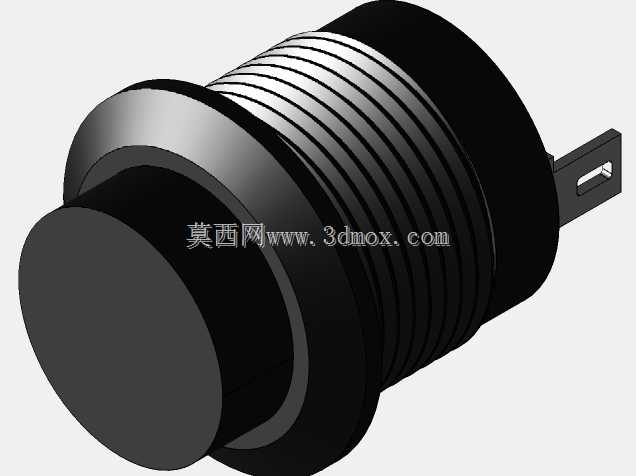

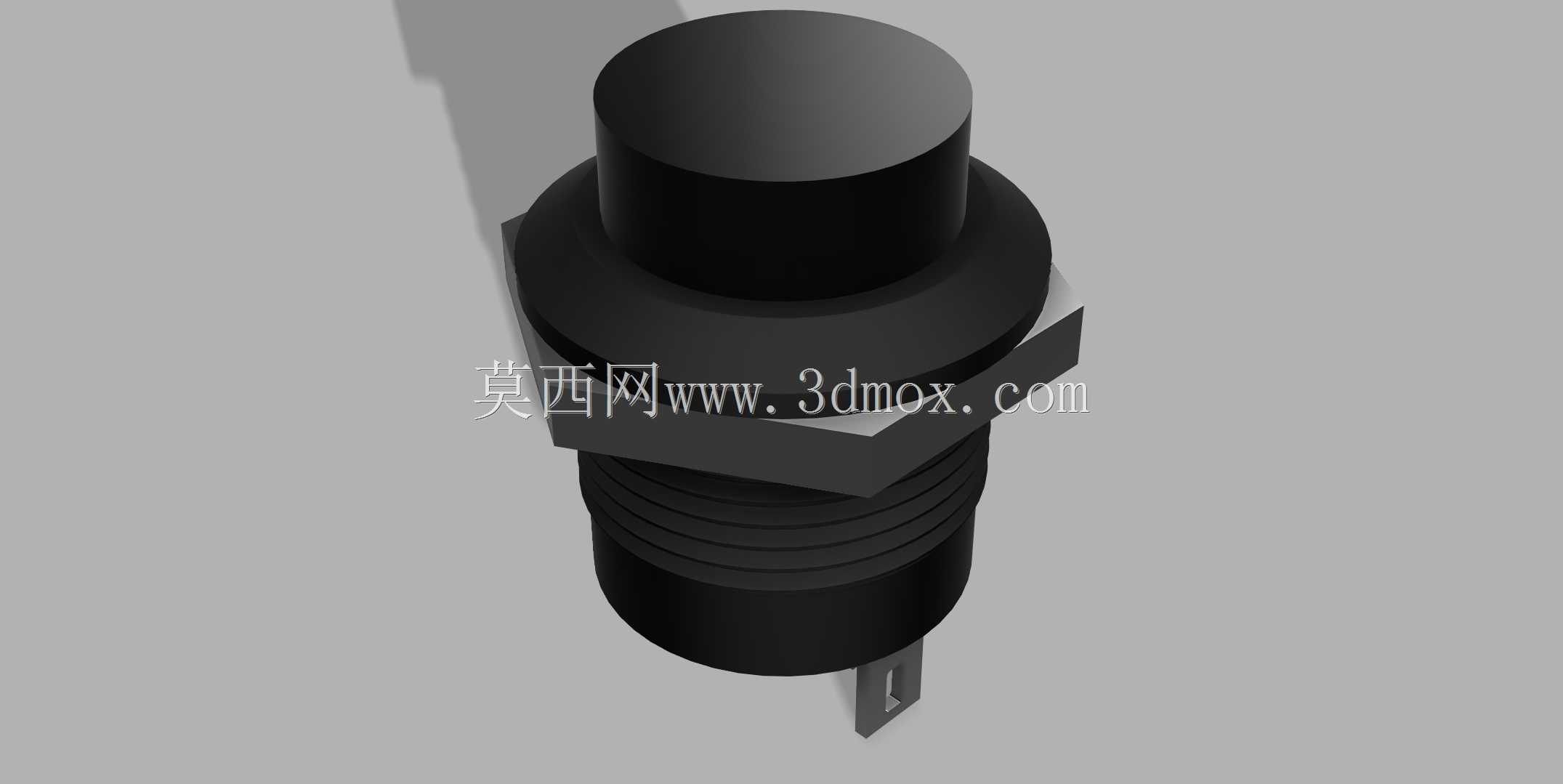

这类黑色圆形按钮常被用于小型电控盒、模拟赛车操控台、低压控制回路的指令输入环节，作为人机交互的直接触发部件，承担着回路通断、功能触发的核心作用，在工业现场的小型操作站、桌面模拟操控设备、DIY电控装置里都有广泛的适配空间。从结构设计来看，整体采用三段式同轴布局，顶部是高出安装面的圆柱形按压头，表面做哑光黑处理，避免操作时反光干扰视线，按压行程控制在适合指尖操作的范围，按压力度适配日常单指操作的力度区间，不会出现过轻易误触、过重操作疲劳的问题。中间段带外螺纹的安装柱是核心的固定结构，配套的六角限位边可以卡在安装面板的开孔内侧，安装时从面板正面穿入后，在背面通过配套螺母锁紧即可完成固定，不需要额外的卡扣结构，适配厚度在一定范围内的各类面板，不管是塑料电控盒面板还是金属设备操作面板都能稳定固定，不会因为长期按压出现松动移位。底部的插片式接线端采用标准接插规格，可以直接适配常规的冷压插簧，接线时不需要焊接，压接好导线后直接插装即可，后期维护更换也十分便捷，不需要拆解整个面板结构就能完成部件替换。尺寸参数上，安装螺纹直径为16mm，对应面板开孔只需要加工对应尺寸的圆孔即可，不需要额外加工异形定位槽，对面板加工的精度要求较低，普通开孔器就能完成加工；顶部按钮直径19mm，比安装段直径略大，既可以遮挡安装开孔的边缘毛刺，也能增大指尖接触面积，提升操作触感；整体总高度25mm，安装后背面突出面板的长度控制在合理范围，不会占用过多电控盒内部的布线空间，适合内部空间紧凑的小型电控装置使用。设计时充分考虑了日常使用的耐磨需求，整体采用硬质绝缘材质，表面耐油污、耐普通擦拭，在车间多尘、少量油污的环境下也能长期稳定使用，不会因为日常触碰出现表层脱落或者卡滞问题。按钮的复位结构内置在主体内部，按压后可以自动回弹复位，不需要额外配置复位弹簧部件，一体化的结构减少了零散配件的数量，装配时整体装入即可，降低了装配环节的零件管理成本。在模拟赛车这类民用操控场景下，哑光黑的外观可以和深色操控台面板融为一体，不会出现突兀的视觉效果，适中的按压力度也能模拟真实赛车操控按键的触感，提升模拟操作的真实感；在工业小型控制盒场景下，稳定的安装结构和便捷的接线方式，可以减少现场运维的工作量，降低部件故障带来的停机时间。
