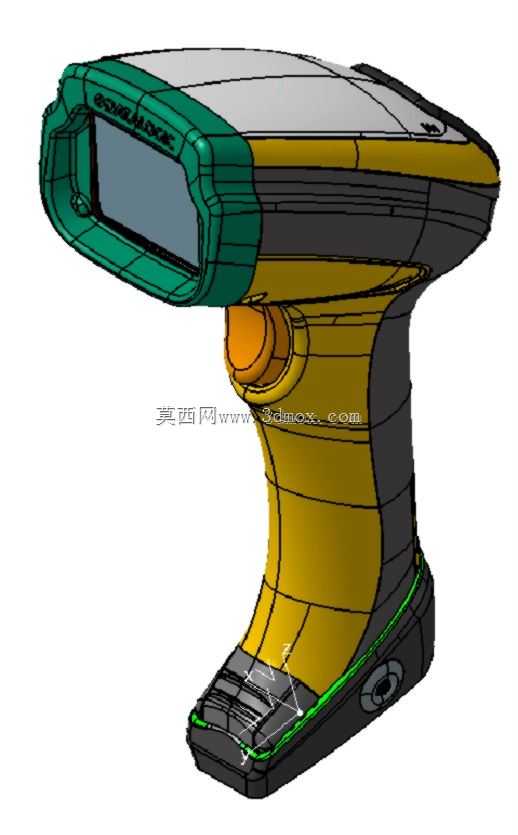

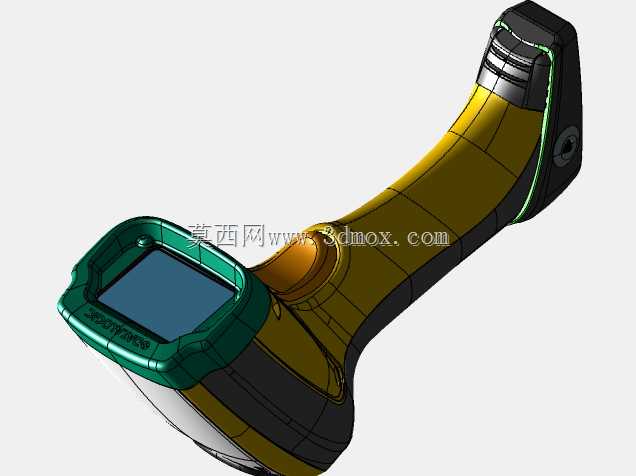

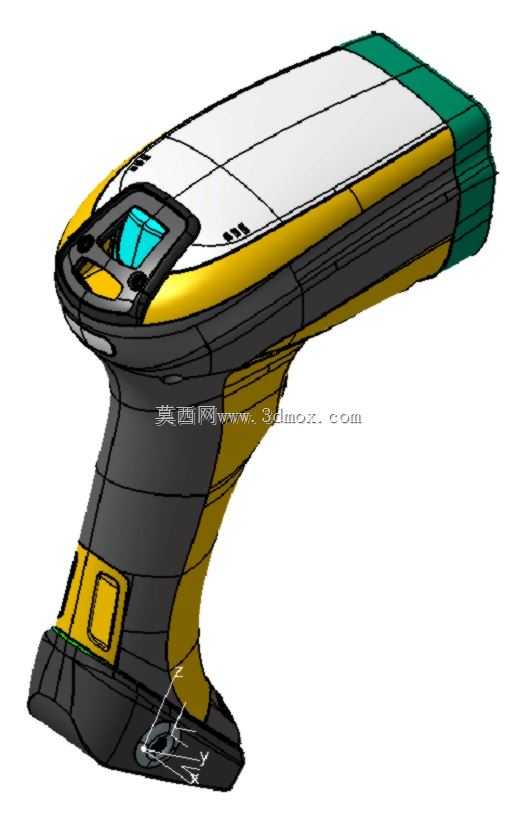

工业手持条码扫描枪结构设计方案

　　在生产制造流水线、仓储物流分拣、商超零售结算等场景中，手持条码读取设备是连接实物与信息系统的核心交互终端，这款枪式读码设备的结构设计，完全围绕长时间手持操作的人机工程需求展开。从握持区域的曲面弧度来看，手柄部分的收腰曲线贴合成年人手掌自然握持的掌弓形态，扳机位置的凸起按键刚好对应食指自然弯曲的落点，长时间单手握持操作不会产生明显的肌肉酸胀感，适配站立作业、移动巡检等多种操作姿态下的使用需求。设备头部的读码窗口做了内凹式防护设计，窗口周边的硬质边框高出扫描平面，日常放置或意外磕碰时不会直接刮花光学镜片，窗口边缘的密封结构可阻挡车间环境中的浮尘、飞溅的切削液侵入内部光学组件，适配工业现场相对复杂的使用环境。

　　设备整体的重量分配做了重心优化，核心的解码电路板、光学成像组件集中在枪身头部与手柄衔接的位置，握持时重心落在掌心区域，单手握持时不会出现头重脚轻的下坠感，手柄底部预留的数据接口隐藏在防滑胶垫下方，连接通讯线缆时不会因为线缆的拖拽力影响握持稳定性。从结构分层来看，枪身外壳采用多段卡扣加隐藏式螺丝的装配方式，外壳拼接缝都做了错位止口设计，既可以提升整体装配的结构强度，避免摔落时外壳开裂，也能减少拼接缝隙的积灰，日常清洁维护时直接擦拭外表面即可。扳机按键采用悬臂式弹性结构，按键行程控制在1.5毫米左右，按压力度均匀，连续触发扫码时不会出现按键卡滞或者反馈模糊的问题，枪身侧面的功能按键做了微凸的触感标识，

　　盲操作时可以通过触感快速定位按键位置，不需要低头确认设备状态。设备底部的平面设计可以让设备平稳放置在水平工作台面上，不会出现侧翻滚落的情况，枪身外壳的不同区域采用了差异化的表面处理，握持区域做了细咬花的防滑纹理，即使手上沾有少量油污或者汗渍也能稳定握持，头部读码区域的光滑表面便于擦拭残留的污渍，不会因为纹理过深积存污物。在结构设计的细节上，内部的电路板固定柱都做了加强筋处理，设备从1.2米高度自由跌落至水泥地面时，内部元器件不会因为冲击出现移位或者焊点脱落的问题，光学组件的安装位预留了微调间隙，装配时可以校准成像焦距，保证不同距离下的条码识别成功率。
