四柱式液压汽车举升维修平台结构

　　四柱液压举升平台主要布置在汽修车间、快保门店、二手车检测工位及立体停车区域，用于把乘用车辆整体抬升到人员可直立作业的高度，也可在场地受限场景中承担双层停车的承载任务。与双柱举升设备相比，四柱结构依靠四根竖向立柱形成闭合受力框架，车辆行驶到平台后不需要寻找底盘支撑点，对非承载式车身、新能源电池包底盘以及低底盘车辆更友好，日常换油、底盘检查、四轮定位、制动系统拆装时，作业人员可以在平台下方获得连续、开阔的操作空间。

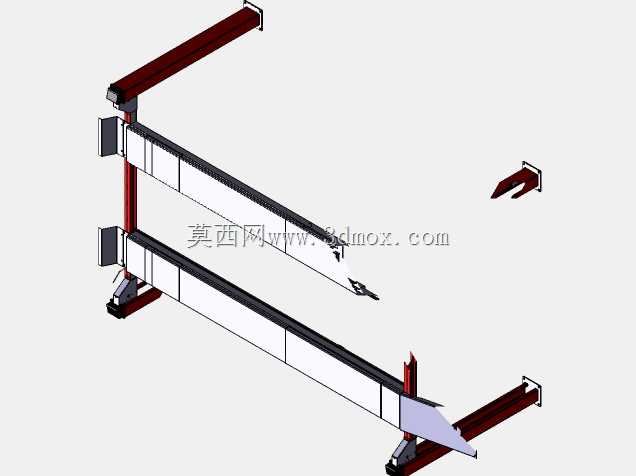

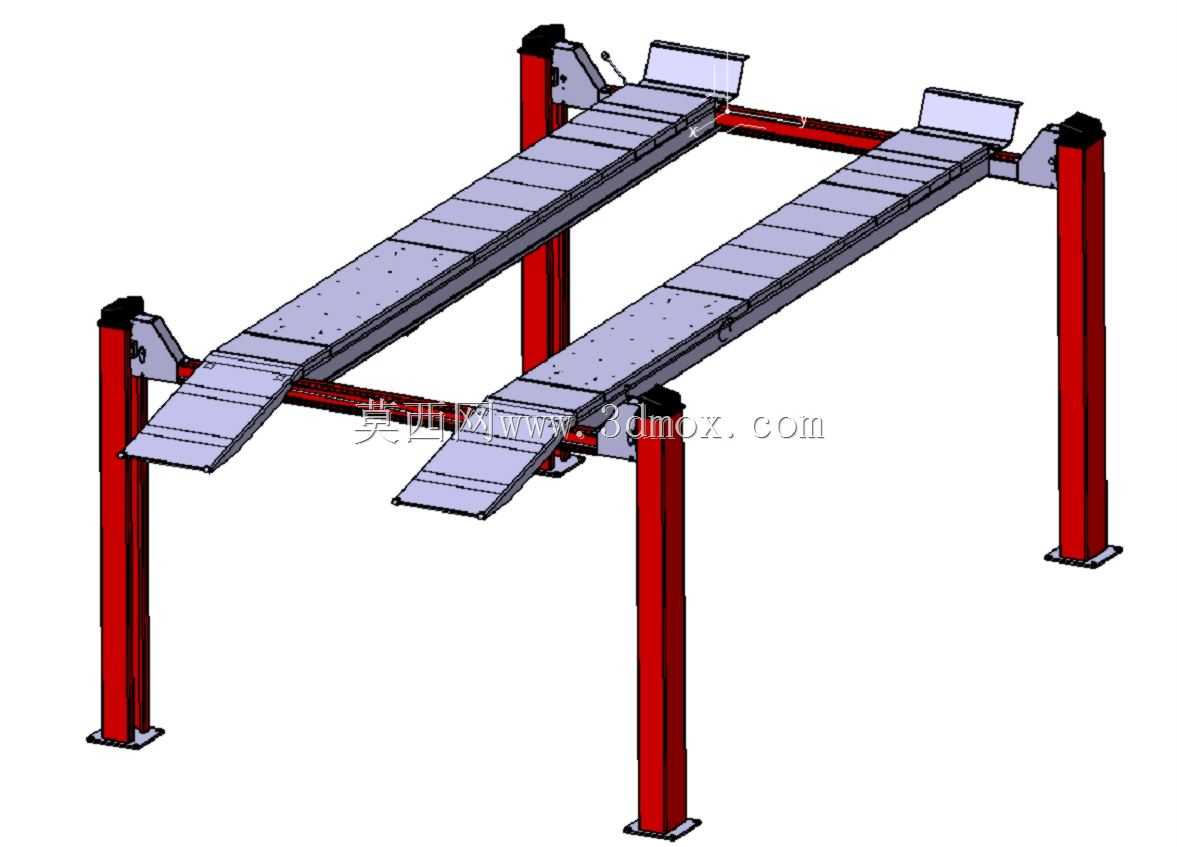

　　建模时先确定两根长条形行车平台的中心距和有效宽度。平台表面采用分段防滑板拼接，板间留出排水与落屑间隙，两端设置倾斜引桥，引桥角度需要控制在车辆接近角和离去角范围内，避免前唇、侧裙或电池下护板在上下车过程中剐蹭。平台主梁承担轮压传递，轮胎停靠区域对应加强横梁位置，端部设置限位挡块，防止车辆越过平台边界。四根立柱分别位于平台四角，柱脚通过底板与地脚螺栓固定到混凝土地基，柱内布置液压升降导向及锁止机构，侧向连接横梁把前后立柱连成整体，减少举升偏载时的框架扭转变形。

　　液压系统的设计重点在于同步与安全。两侧平台在升降过程中应保持水平，管路布置需兼顾油缸行程、软管弯曲半径和检修可达性；机械锁止齿板或安全锁机构作为液压保压之外的冗余保护，在车辆升至作业高度后承担长期承载，避免仅依赖油路密封。平台侧边的小台阶、端部挡板及立柱顶部护罩均按实际装配关系表达，液压管路、销轴、螺栓座和加强筋在模型中保留了足够的结构细节，便于干涉检查与工程图细化。

　　安装边界方面，设备占地不仅包含四柱外轮廓，还要预留车辆进出直线通道、两侧抽拉支腿或二次举升小车的操作空间，以及顶部升降后的安全净空。地基需标注水平度和厚度要求，柱脚区域避开地沟、管线和伸缩缝。对结构设计人员而言，该模型可用于校核立柱截面、平台刚度、轮压分布和引坡角度；对选型人员而言，可直观比对车间柱网、车位长度与车辆转弯路径，判断设备在维修流水线或停车扩容方案中的布置合理性。
