车间重型台虎钳夹紧工装三维设计

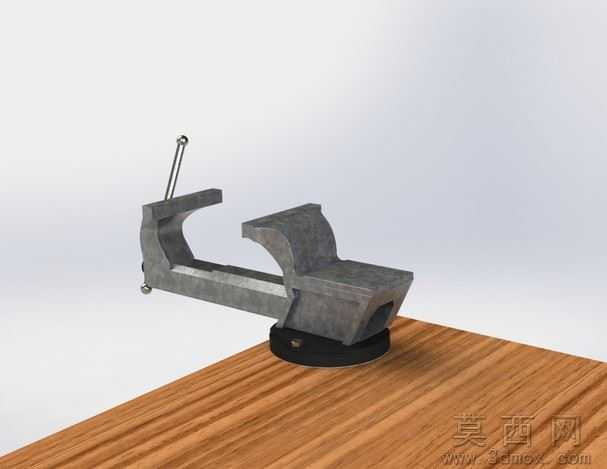

本作品为车间常用重型台虎钳的三维建模设计成果，建模过程严格遵循机械加工工装的实际尺寸比例，完整还原了台虎钳的全部功能结构。建模阶段采用参数化设计思路，对活动钳身、固定钳身、丝杠传动副、底座回转机构、操作手柄等核心部件逐一进行特征构建，通过拉伸、旋转、扫描、切除等基础建模命令完成各零件的实体造型，同时对钳口防滑齿纹、丝杠梯形螺纹、底座锁紧螺栓等细节结构做了精细化还原，保证各部件装配关系完全符合实际机械原理，活动钳身可沿固定钳身导轨顺畅滑动，丝杠转动无卡滞，底座可实现360度回转并通过锁紧结构固定角度。材质渲染阶段针对不同部件做了差异化材质赋予：钳身主体采用铸铁材质，调整粗糙度参数还原铸造表面的哑光磨砂质感，边缘处做轻微磨损做旧处理以符合车间设备的使用特征；操作手柄采用抛光金属材质，添加少量环境反射效果突出金属光泽；钳口防滑板采用淬火钢材质，表面硬度表现通过高反射低粗糙度的参数组合实现；底部工作台面采用实木纹理材质，调整木纹走向与凹凸贴图参数还原木质工作台的真实触感，整体场景采用三点布光方案，主光提供主要照明并投射柔和阴影，辅光消除暗部死黑，轮廓光勾勒虎钳边缘轮廓，提升模型的立体感与真实感。设计过程中充分考虑了台虎钳的实际使用场景，整体结构强度满足重型工件装夹需求，各活动部件的运动行程符合钳工操作的常规范围，既保证了模型的外观还原度，也完整复现了产品的机械功能逻辑，可作为工装设计参考、钳工教学演示、机械结构科普的数字化素材使用。
