多通法兰连接弯管流体管路结构

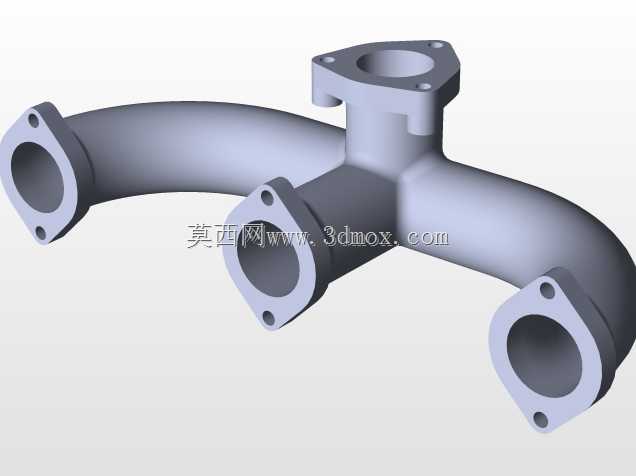

　　该多通管路结构主要应用于工业流体输送系统中，可实现单路输入、多路输出的介质分流功能，常见于液压系统、冷却循环回路、低压气动传输、内燃机进排气支路等场景，能够在有限的安装空间内完成管路走向的转向与分流，减少管路拼接带来的密封点，降低介质泄漏风险。从结构设计来看，整体采用一体成型的弯管主体搭配四个法兰连接端，三个接口沿弧形弯管走向分布，顶部额外设置垂直向上的法兰接口，各接口端面均加工有均匀分布的螺栓安装孔，安装时可通过螺栓配合密封垫片实现与外接管路、阀件或设备接口的刚性连接，连接强度高，密封性能稳定，可承受常规工况下的管路压力波动。设计过程中充分考虑了管路的流体阻力特性，弯管段采用大圆弧过渡结构，避免直角转弯造成的介质流阻骤增，

　　减少介质输送过程中的压力损失，同时降低高速介质对管壁的冲蚀磨损，延长管路的实际使用寿命。各法兰端面的安装孔位采用对称式布局，适配同规格标准法兰的安装尺寸，安装时无需额外加工转接件，可直接与现有标准管路系统对接，降低现场安装的适配成本。从安装边界来看，整体结构的外轮廓尺寸适配紧凑的设备内部安装空间，各接口的朝向经过优化，可避开周边其他零部件的安装干涉，安装完成后各法兰端的螺栓操作空间预留充足，方便后期维护时的拆装作业。管壁厚度经过强度校核，可满足常规低压流体输送的承压要求，法兰连接端的凸台结构做了加厚处理，可承受螺栓锁紧时的压紧力，避免安装时出现法兰变形导致的密封失效问题。管路内壁做了平滑过渡处理，无明显的拼接台阶或凸起，可减少介质输送过程中的杂质滞留，降低管路堵塞的概率，适用于输送洁净度要求较高的冷却介质、润滑介质或低压气体。
