气动式楼层物料输送升降执行机构

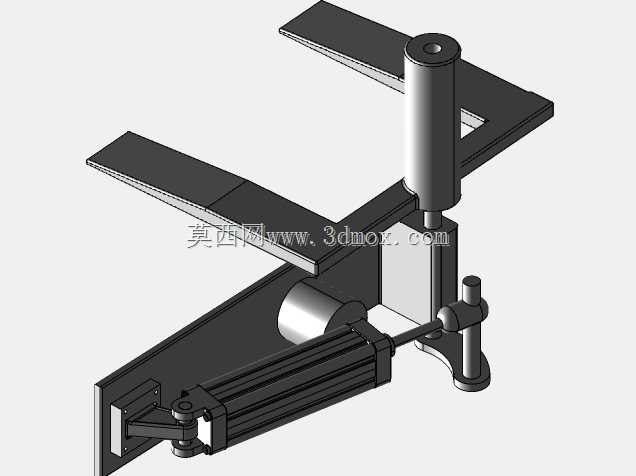

　　这套气动驱动的升降执行结构，主要适配多层厂房内小载荷物料的跨层转运场景，常见于轻工生产车间、仓储分拣区域的简易输送线配套，用来替代人工完成托盘、料箱在相邻两个工位高度间的平稳举升与停靠，不需要复杂的井道配套，安装灵活度远高于常规曳引式升降设备。从结构布局来看，整套机构采用侧装式承载支架作为安装基体，支架上预留了标准安装孔位，可直接固定在生产线侧的钢结构立柱或者混凝土墙面上，安装时需要预留的水平操作边界约为600毫米，垂直方向的行程覆盖范围可根据实际楼层工位差调整，常规适配0.8米到1.2米的举升高度，完全满足相邻两层操作平台的高度差需求。承载部分采用双平行托板设计，托板表面做了防滑处理，可直接承托标准尺寸的周转料箱或者小型工装托盘，

　　单托板额定承载载荷可达50千克，双托板同步动作时可适配更长尺寸的物料输送，托板与主升降立柱之间采用滑动导向配合，导向面镶嵌了自润滑耐磨衬套，长期往复运行也不会出现卡滞、晃动的问题。驱动部分选用标准笔型气缸作为动力源，气缸通过铰接支座与底部支架连接，气缸推杆端通过曲柄摇臂组件与升降立柱的传动端连接，这种杠杆式的传动设计可以把气缸的直线推力转化为升降立柱的垂直往复动作，相比气缸直推的结构，能在相同气缸缸径下获得更大的输出举升力，同时降低气缸的安装长度要求，压缩整套机构的整体占用空间。摇臂与立柱、气缸的连接位置都采用了带防尘圈的铰接销轴，销轴表面做了淬火硬化处理，耐磨性能优异，日常维护只需要定期在铰接点加注润滑脂即可，

　　不需要复杂的保养流程。在行程端点位置，机构设置了硬限位挡块，同时配套了位置检测组件的安装位，可直接加装磁感应开关或者机械行程开关，实现举升到位、下降到位的信号反馈，方便接入生产线的PLC控制系统，完成与前后段输送设备的动作联锁，避免出现物料掉落、机构误动作的安全问题。整套结构的所有零部件都采用模块化设计，气缸、销轴、衬套等易损件都选用行业通用标准件，后期更换备件不需要单独定制，能大幅降低设备的运维成本。设计时特意将气动管路的走线槽集成在主支架侧面，所有管路都可隐藏在槽内，既避免生产过程中物料剐蹭管路造成漏气故障，也让整套机构的外观更整洁，不会在生产区域形成杂乱的管线外露问题。实际投产使用时，

　　这套机构的动作节拍可通过气缸配套的调速阀进行调整，举升和下降的速度可根据物料的易碎程度灵活设置，举升过程运行平稳，不会出现明显的冲击抖动，完全满足电子元器件、包装成品、小型机加工零件这类对转运平稳性有要求的物料跨层输送需求。
