多林半封闭往复式制冷压缩机结构

　　这款半封闭往复式压缩机，主要面向商用制冷、工业低温冷却场景设计，常见于中小型冷库、冷链运输机组、工业工艺冷却系统的核心动力单元，承担制冷回路中制冷剂蒸汽压缩升压的核心功能，是整个制冷循环的动力来源。从结构设计来看，半封闭的壳体结构将驱动电机与压缩缸体集成在同一个密封腔体内，相比开启式压缩机取消了轴封结构，从根源上降低了制冷剂泄漏的风险，同时也减少了传动环节的功率损耗，整体传动效率更有保障。往复式的压缩结构采用多缸布置，通过曲轴连杆机构将电机的旋转运动转化为活塞的往复直线运动，配合进排气阀组完成制冷剂的吸气、压缩、排气过程，这种结构在中低冷量工况下运行稳定性强，压比适用范围宽，能够适应不同蒸发温度的制冷需求。

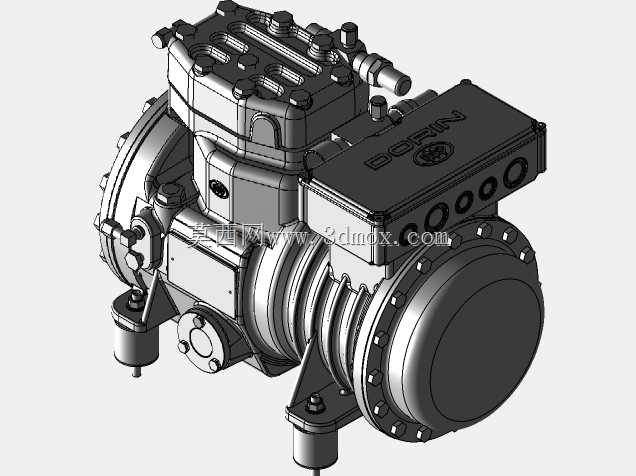

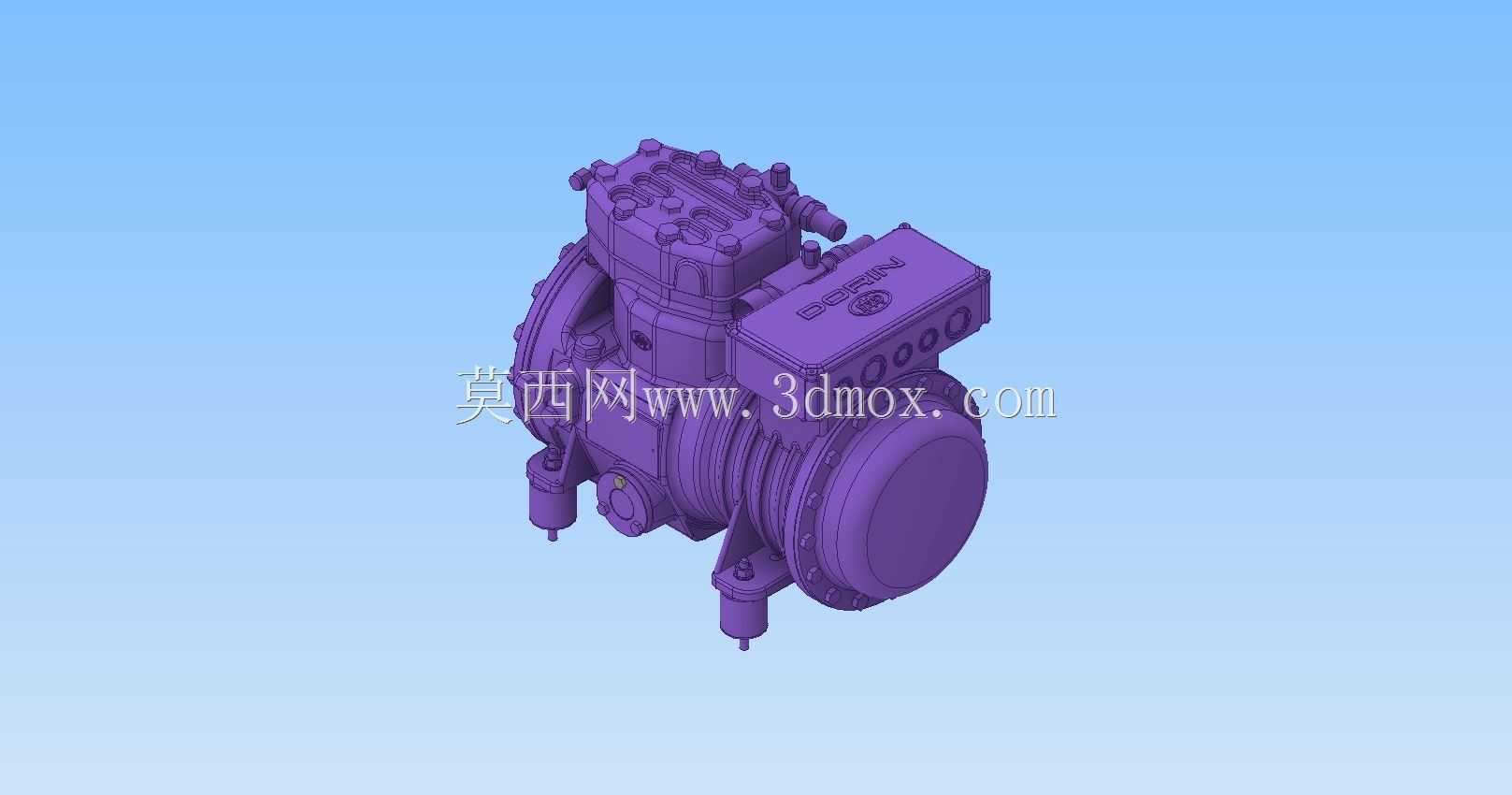

　　建模过程中需要重点关注安装边界的匹配，整机的安装脚位采用三点支撑结构，支脚位置预留了标准螺栓安装孔，安装时需要保证基座平面度公差控制在合理范围，避免壳体受额外安装应力导致运行时振动超标。机身侧面的吸气接口、顶部的排气接口以及接线盒的方位都按照实际产品的管路走向做了还原，在做制冷机组管路排布设计时，可以直接调用该模型核对接口尺寸与安装间距，避免管路干涉。缸体部分的散热筋结构做了细节还原，实际运行中缸头部分的散热筋能够增大与空气的接触面积，配合机组冷却风路带走压缩过程产生的热量，降低排气过热温度。电机腔与压缩腔之间的隔板结构在模型中也做了体现，该结构一方面承担曲轴的支撑定位作用，另一方面能够分隔电机侧的低压回气与缸头侧的高压排气，

　　同时回气经过电机腔时可以带走电机运行产生的热量，提升电机的运行可靠性。在做机组三维布局时，需要预留足够的检修空间，尤其是缸头侧的阀板组件位置，要保证后期检修时能够有足够操作空间拆卸阀板、更换阀片，接线盒侧要预留线缆弯折半径，避免线缆过度弯折导致绝缘层破损。整机的重心偏向电机侧，安装减震垫时需要根据重心分布匹配不同刚度的减震件，降低运行时的振动传递，避免管路长期受振动应力出现疲劳开裂。
