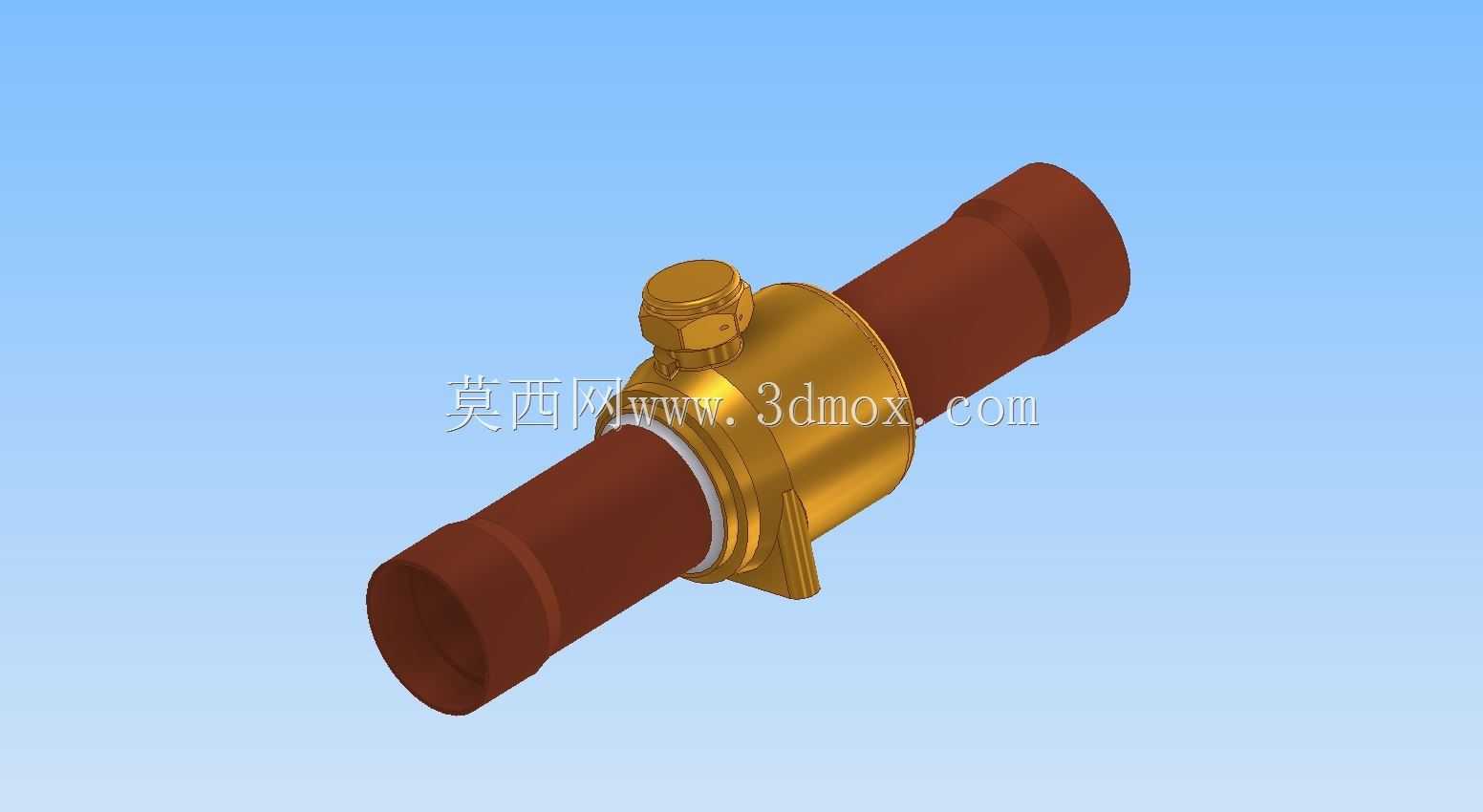

丹佛斯GBC系列黄铜制冷球阀结构

　　这款球阀主要面向制冷空调系统的管路通断控制场景，常见于商用冷冻机组、冷链制冷设备、中央空调冷媒管路的节点布置，用来实现冷媒回路的截断与导通操作，也可在系统检修时隔离对应管段，避免整段冷媒排空造成的物料浪费与环保风险。阀体采用黄铜锻压成型结构，材质适配常见的R22、R410A、R134a等制冷冷媒，不会与冷媒及配套冷冻机油发生腐蚀反应，长期在高低温交变的管路环境下也能保持结构稳定性。两端采用承插式焊接连接结构，适配3/8英寸至2又1/8英寸的不同规格紫铜管路，安装时直接与对应管径的铜管钎焊连接即可，连接部位的密封可靠性远高于螺纹连接结构，能承受制冷系统运行时的高低压交变载荷，不会出现冷媒渗漏问题。顶部的阀帽结构自带密封垫圈，

　　在阀杆操作完成后拧紧阀帽，可形成第二道密封屏障，避免阀杆位置出现微漏，这也是制冷阀件区别于普通水系统球阀的典型设计点。阀体中部的定位凸耳结构，可在管路安装时提供固定支撑点位，避免阀门在管路振动过程中出现焊缝受力开裂的问题，适配机组运行时的管路微幅振动工况。建模过程中严格还原了球体的密封面角度、阀杆的传动配合间隙、两端承插口的深度尺寸，在装配验证时可直接模拟阀门的开关动作行程，确认90度旋转范围内的通断状态无卡滞，同时预留了安装时的焊缝操作空间，不会出现与相邻管路部件的干涉问题。流道采用全通径设计，阀门全开状态下的流道内径与连接管路内径保持一致，可最大程度降低冷媒流经阀门时的阻力损失，减少系统的压损，提升制冷循环的整体效率。
