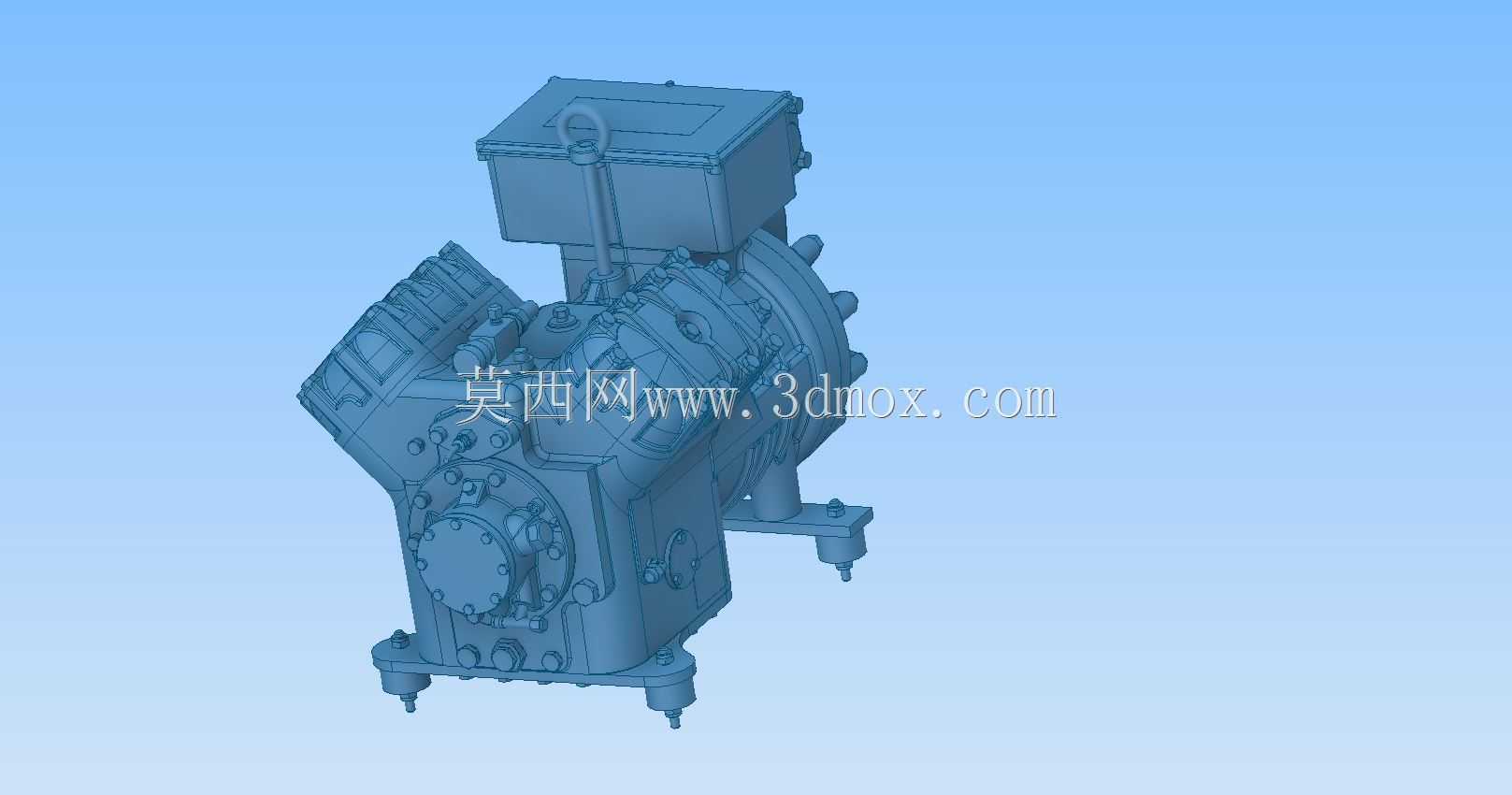

半密封往复式V型制冷压缩机结构模型

　　在商用制冷、冷链储运以及工业低温制程的配套选型中，半密封往复式压缩机始终是中小冷量区间的核心动力部件，本次还原的V型布局机型，针对常规立式机型占地空间大、运行振动传导明显的痛点做了结构优化，双列气缸呈V型夹角排布，能在同等排量下大幅压缩整机轴向尺寸，适配机组紧凑化布置的安装需求。从结构设计逻辑来看，该机型将电机与压缩腔体整合在同一密封壳体内，取消了开启式压缩机必备的轴伸密封结构，从根源上降低了制冷剂沿轴封泄漏的概率，同时减少了外置联轴器的传动损耗，日常运维中无需定期更换轴封密封件，能有效降低全生命周期的维护成本。模型完整还原了缸体、曲轴连杆组件、阀板组、内置电机腔、顶部接线盒以及底部安装支脚的全部细节，

　　其中缸体部分的散热筋布局经过针对性优化，能在运行过程中通过自然对流带走压缩过程产生的热量，避免缸内温度过高导致的制冷效率衰减；顶部的密封接线盒采用隔爆结构设计，接线端子与壳体之间做了绝缘密封处理，可适配有一定防护要求的制冷机组安装场景。从安装边界来看，底部四个带减震垫安装位的孔位间距、支脚承重面的平面度要求都在模型中做了精准还原，选型人员可直接提取安装面坐标完成机组机架的配套设计，无需额外测绘实物尺寸；机身侧面的吸排气接口位置、工艺管预留位也完全匹配实物的管路走向，管路设计人员可直接基于模型完成制冷系统管路的排布，提前规避管路干涉、应力集中等设计问题。不同于全封闭压缩机的不可拆解结构，该半密封机型的缸盖、侧盖都采用螺栓紧固连接，

　　当设备出现阀片磨损、活塞环老化等常见故障时，可直接拆开对应端盖完成配件更换，无需整体报废压缩机，更适合冷链仓库、工业冷水机等需要长期连续运行、对运维停机时间有严格要求的应用场景。模型中曲轴的平衡块配重、连杆的大小头结构都按照实际量产机型的参数做了还原，做运动仿真时可直接赋予对应材质密度，模拟实际运行过程中的振动特性，为机组的减震设计提供数据参考；接线盒旁的吊环结构也做了细节还原，设备安装时可直接通过吊环完成整机吊装，无需额外设计吊具，能大幅缩短现场安装的作业周期。
