四分之一英寸内外螺纹塑料球阀结构

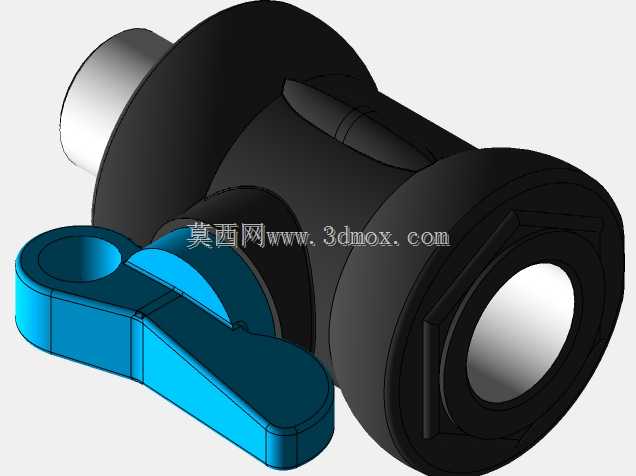

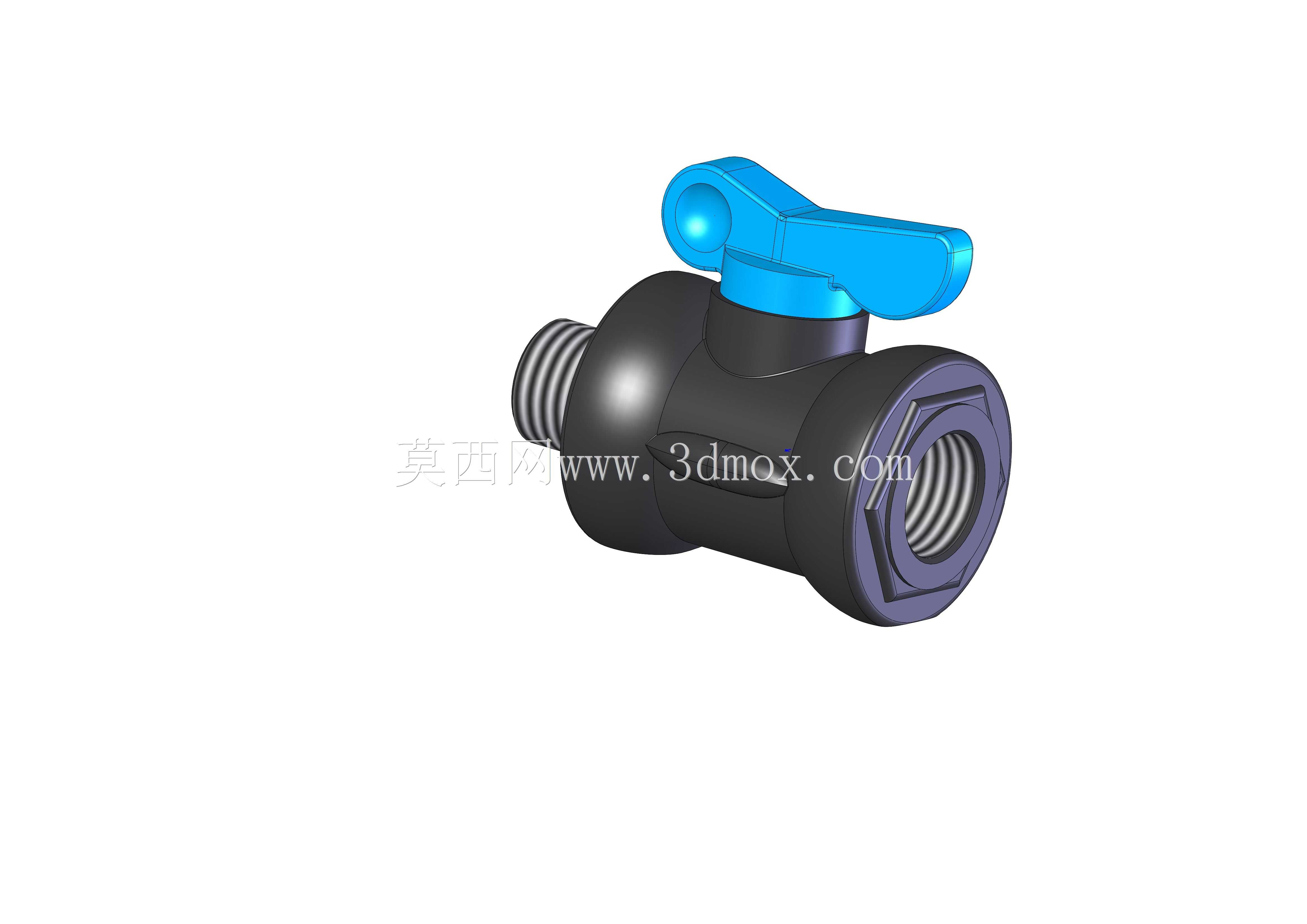

　　这款小型塑料球阀主要用于低压流体回路中的通断控制，常见于净水设备、冷却循环、实验台管路、水族系统、气动辅助水路以及紧凑型化工取样支路。它的核心价值不是承担大流量主管道任务，而是在有限安装空间内提供可靠、低成本、操作直观的截断手段。阀体采用黑色塑料主体，配蓝色扳把，视觉上能够快速识别操作件位置；一端为外螺纹接口，另一端为内螺纹接口，这种MF组合在转接不同管路时很实用，可减少额外补芯或直接对接已有接头。

　　从结构上看，球体位于阀体中腔，扳把旋转约九十度即可实现全开与全关。全开状态下，流道与管路方向基本一致，介质通过时阻力较小；关闭时，球体通孔转至垂直方向，依靠密封面阻断流体。对于清水、弱腐蚀性液体或常温低压工况，这种结构具有响应直接、维护简单、零件数量少的优点。蓝色手柄的造型并非单纯装饰，其扁平翼状轮廓便于手指捏持，在密集管路中也能快速判断开关状态：手柄与管路同向通常表示开启，垂直则表示关闭。

　　设计这类阀门时，首先要平衡壁厚、流道孔径和外形体积。阀体外部需要容纳球体、密封件和端部连接结构，因此中段呈鼓形；两端接口则根据螺纹标准形成圆柱或略带锥度的连接边界。外螺纹端用于旋入带内螺纹的基座、水箱或接头，内螺纹端用于接纳外螺纹管件。建模时需要特别注意两端轴线同轴度，若接口偏心，装配后会造成管路别劲，长期使用可能在螺纹根部产生应力集中。中腔与流道交接处应避免尖锐内角，适当圆角既有利于塑料成型时的料流填充，也能降低流体局部涡流和应力开裂风险。

　　安装边界方面，这类迷你球阀占用空间不大，但不能只测量阀体长度。由于一侧为外螺纹，实际旋入深度会影响最终安装距；另一侧内螺纹在接入外螺纹接头时，也需要预留接头旋入长度。手柄旋转半径同样要纳入校核，尤其在贴近墙板、机架或多管路并排布置时，若扳把与相邻管件干涉，现场操作会非常困难。模型中手柄端部较宽，旋转时扫过的扇形区域应保持净空，必要时可调整安装角度，使手柄在全开、全关两个位置都不与周边结构碰撞。

　　密封设计围绕球体与阀座接触区展开。塑料阀通常依靠弹性密封件补偿成型误差和装配间隙，过盈量过小会导致内漏，过大则操作扭矩升高，手柄扳动费力。阀杆从球体上方穿出并与手柄连接，该部位需要考虑防松和防脱出结构。实际选型时，不能仅凭接口尺寸判断适用性，还要确认介质与塑料材料、密封材料的相容性，以及工作温度、压力循环和振动条件。若用于频繁启闭或带颗粒杂质的流体，密封面容易被划伤，寿命会明显缩短。

　　三维建模过程中，可先建立管路中心线，再以轴线为基准生成两端接口和中腔。球体部分应保证通孔直径与名义通径匹配，球面与密封座形成连续接触带。手柄与阀杆的连接建议采用扁位或非圆截面，而不是简单圆柱配合，这样才能传递扭矩并避免空转。外观分色可通过装配体区分阀体、手柄和螺纹嵌件，便于工程图中识别零件。对于需要开模或批量生产的场景，还应进一步检查拔模方向、壁厚均匀性和分模线位置，避免在密封面、螺纹承载面出现影响性能的合模痕迹。

　　总体而言，该结构适合作为支路控制阀、设备排水阀、过滤器前后隔离阀或测试回路切换件使用。它的优势在于结构紧凑、接口组合灵活、启闭动作明确；局限则在于通径较小、承压和耐温能力有限。将其放入整机管路布局时，应同时校核流道方向、螺纹旋合长度、手柄操作空间和后期维护拆卸空间，才能让这个小阀在系统中发挥稳定作用。
