方形逆流式工业冷却塔结构三维设计

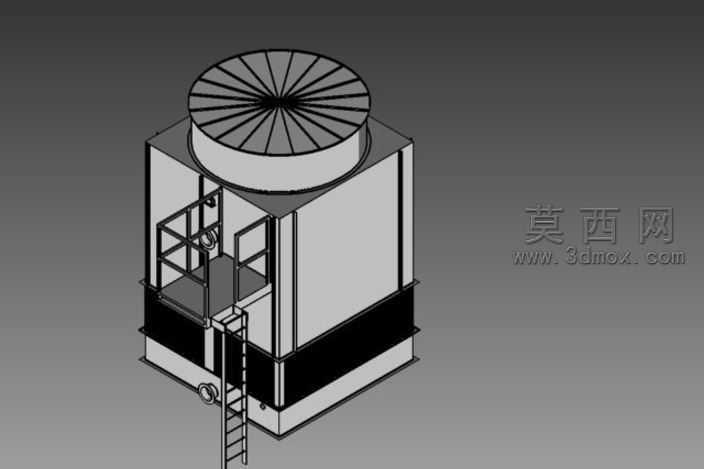

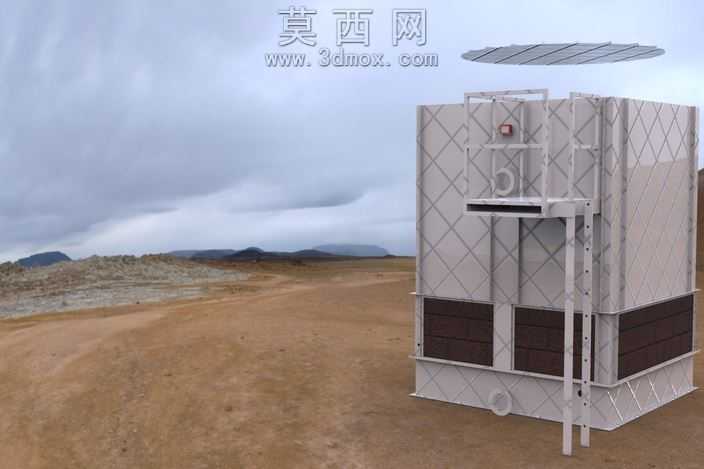

本模型为方形逆流式工业冷却塔的完整三维结构设计，建模过程严格遵循工业冷却塔的实际生产制造规范，采用自顶向下的参数化建模思路，先完成整体框架的基准搭建，再逐一拆分各功能部件进行细节建模。整体结构分为下部集水段、中部换热填料段、上部风机排风段三个核心功能区，外部采用方形钢结构框架作为承载主体，框架表面做了防腐涂层的材质模拟，呈现出工业设备常用的哑光黑与浅灰双色搭配效果。模型中完整还原了侧面的检修爬梯结构，爬梯的踏步间距、扶手高度均符合工业安全设计标准，爬梯旁设置了带安全护栏的检修操作平台，平台的格栅踏板、护栏横杆与竖杆的连接细节都做了精细化建模，还原了实际焊接装配的结构特征。顶部的风筒采用圆形收边设计，内部的风机轮毂与辐射状叶片支撑结构清晰可见，风筒顶部的防护格栅做了等距阵列建模，还原了通风防护的功能结构。下部集水段侧面预留了进出水管道接口，接口的法兰连接结构也做了完整呈现，方便后续对接管路系统的配套设计。材质渲染方面，钢结构部件采用哑光金属材质搭配防腐漆面效果，爬梯与护栏做了镀锌金属的质感区分，风筒部分采用玻璃钢材质的半哑光质感，整体渲染效果贴合工业现场的真实设备观感。建模过程中对各部件的装配关系做了严谨的干涉检查，确保所有部件的装配间隙符合实际安装要求，各功能模块的结构比例协调，既满足散热换热的功能需求，也兼顾了设备安装、检修的操作空间设计，完整还原了工业冷却塔的真实结构特征与功能布局。
