包装机械拖拉机用花键联轴器

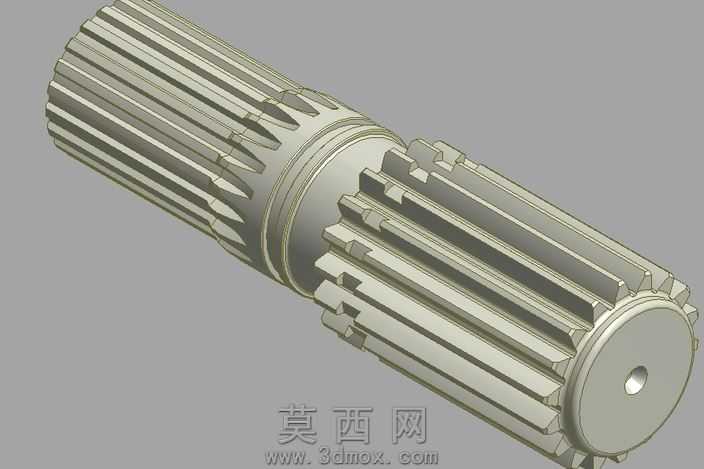

本模型为应用于包装机械与拖拉机传动系统的花键式联轴器，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械传动件的设计规范，对内外花键的齿形参数、分度圆直径、齿顶高系数等关键尺寸做了精准约束，保证花键副的配合精度符合传动载荷要求。模型整体为阶梯轴式结构，两端分别设置不同参数的外花键段，中间设置定位轴肩与环形退刀槽，轴端加工有中心定位孔，可满足装配时的同轴度定位需求。建模阶段对花键齿的渐开线轮廓做了精确拟合，每一个齿的齿向、齿距误差都控制在建模公差范围内，还原了真实花键轴的加工成型特征，同时对轴肩过渡处做了圆角处理，还原实际零件的工艺倒角结构，避免应力集中的结构缺陷。材质渲染上采用合金结构钢的金属材质，调整了金属粗糙度、反光度参数，还原经过机加工后的金属表面质感，花键齿面做了轻微的磨削质感处理，区分不同加工面的视觉效果，整体渲染效果贴近真实工业零件的实物状态。结构设计上充分考虑传动工况的载荷需求，两端花键分别适配不同的传动对接部件，中间轴段的直径经过强度校核，可传递额定扭矩，退刀槽的尺寸符合加工工艺要求，既满足花键加工的退刀需求，也不会过度削弱轴的结构强度，中心孔的尺寸适配标准顶尖定位，符合轴类零件的加工装夹要求。该联轴器可实现两根轴之间的周向固定并传递扭矩，同时可补偿一定程度的安装同轴度误差，适配包装机械、拖拉机这类存在一定振动的传动工况，建模过程中所有结构都可直接对接生产加工的尺寸要求，可直接用于装配模拟、工程出图等场景。
