雅马哈适配船用螺旋桨注塑模具结构

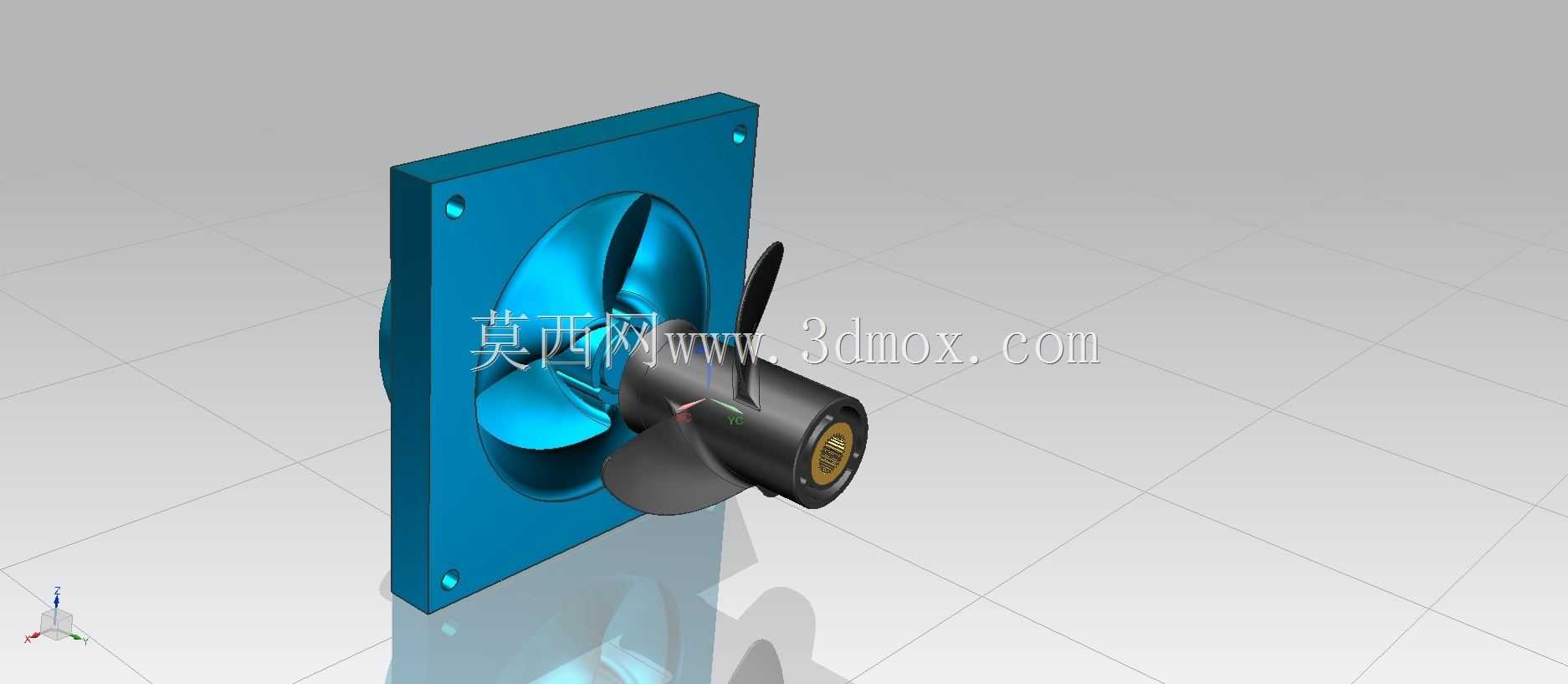

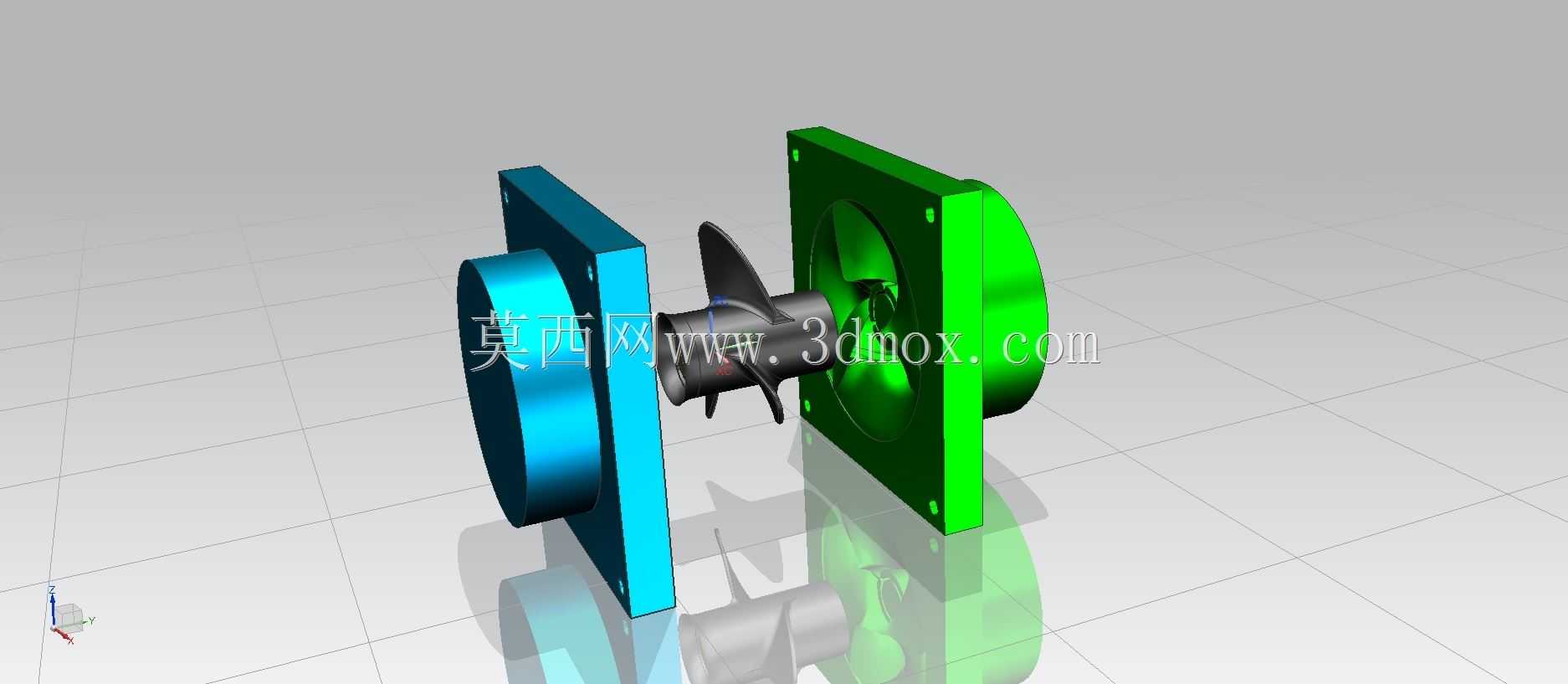

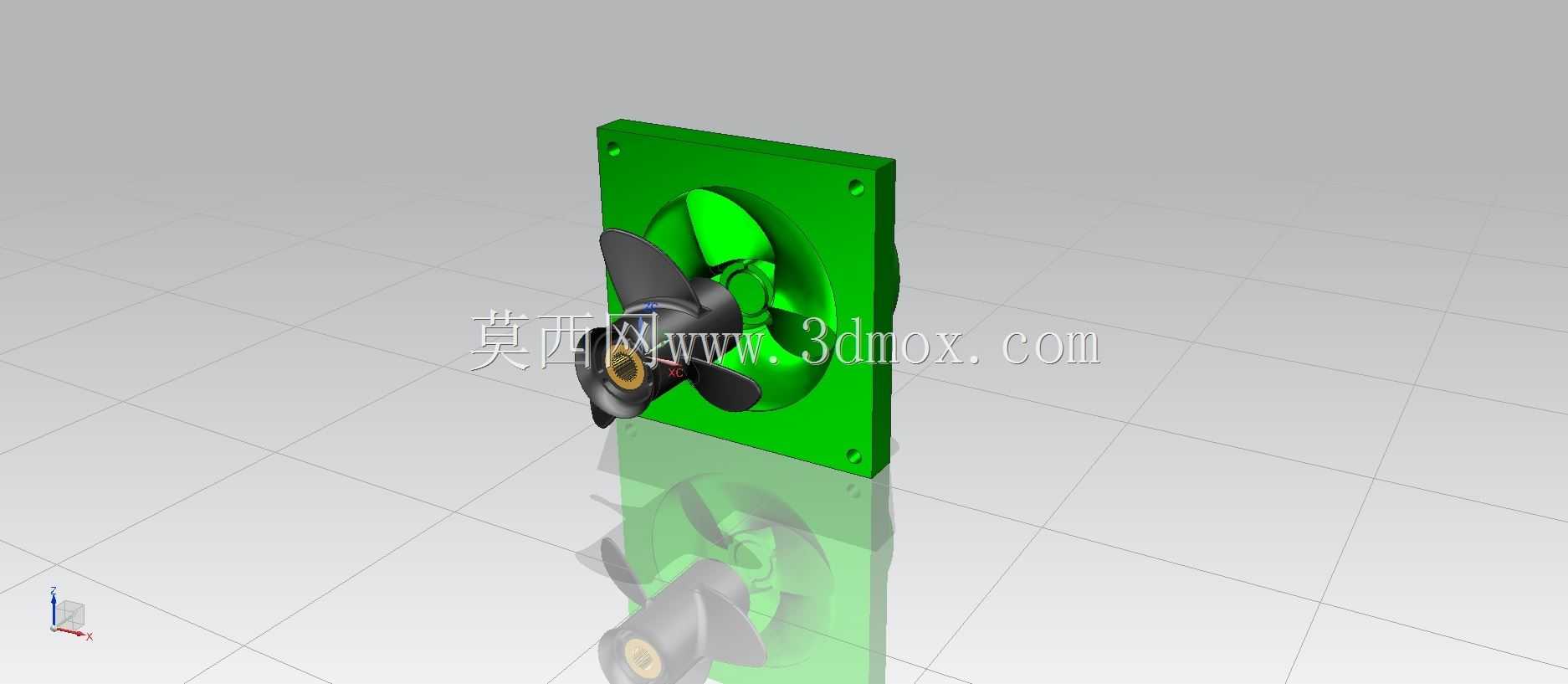

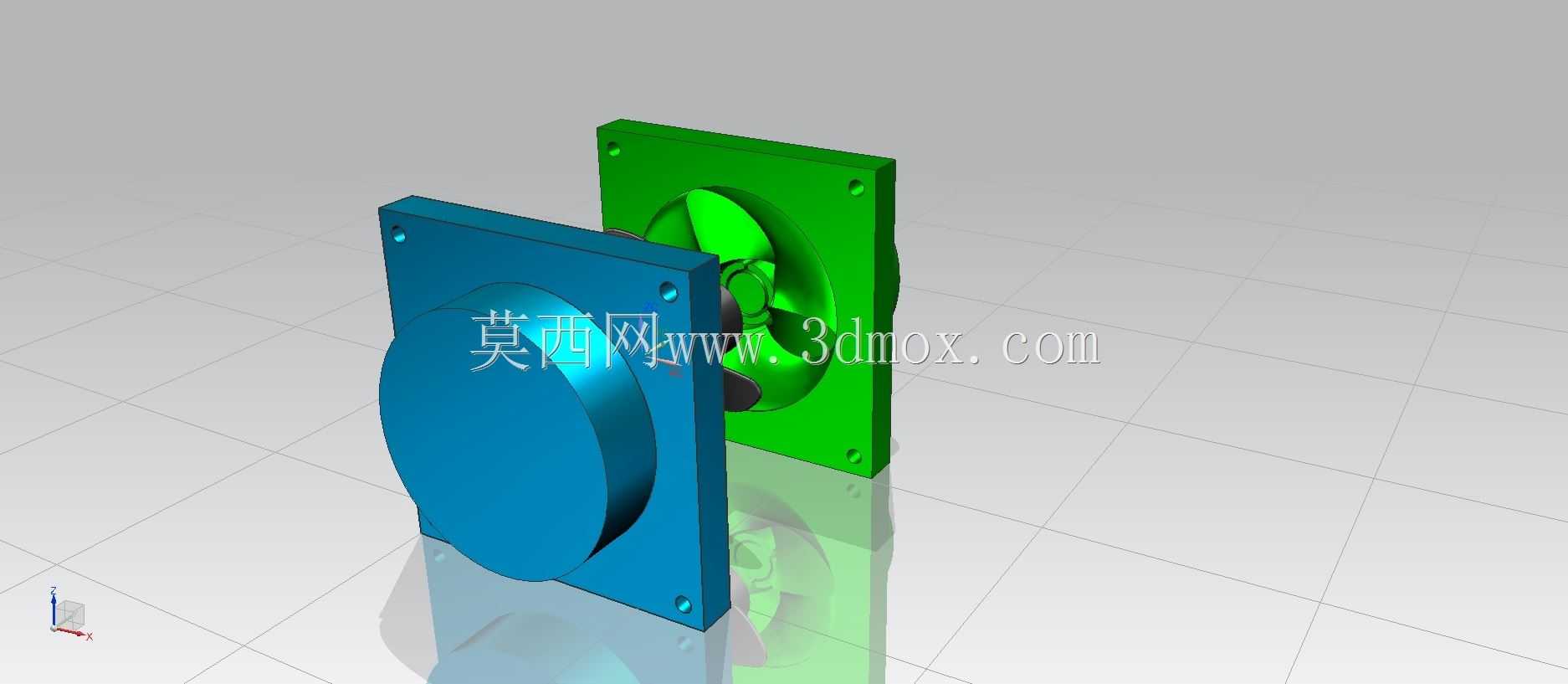

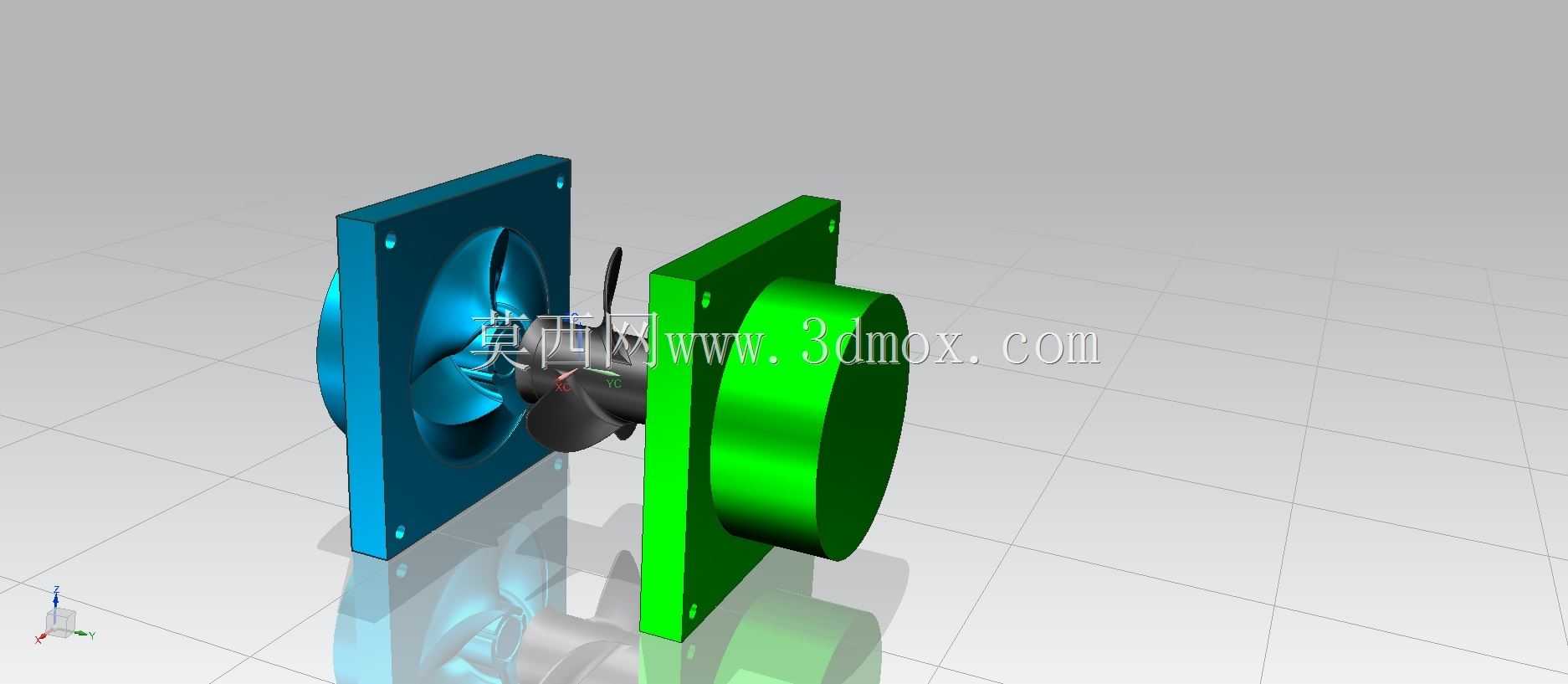

　　这套模具对应的成型零件是舷外机配套的螺旋桨推进部件，主要适配雅马哈及同规格通用品牌的小型船用动力系统，在近岸休闲小艇、作业舢板、应急救援艇的舷外动力单元上应用广泛，这类螺旋桨直接决定动力输出的推进效率，同时要耐受长期水下浸泡、水流冲击以及航行中可能碰到的硬质杂物剐蹭，对成型件的尺寸精度、曲面顺滑度、材料成型密度都有较高要求。从结构设计逻辑来看，模具采用了方形模架的安装基准，四个角位预留了标准的模架固定孔位，安装时可以直接匹配常规卧式注塑机的装夹尺寸，不需要额外做转接工装，模架的基准面做了0.02mm的平面度公差控制，合模时能保证型腔的同轴度，避免螺旋桨叶片出现偏心飞边的问题。型腔部分完全复刻螺旋桨的流体曲面，

　　三片桨叶的曲面做了等厚偏移处理，成型时的进料口设置在桨叶中心的轮毂位置，熔融的工程塑料从中心向三个桨叶方向同步填充，能保证每个叶片的填充压力一致，避免出现叶片缺料、内应力不均导致的成型后变形问题，轮毂位置的金属嵌件安装位在模具上做了精准的定位镶针，成型后嵌件的同轴度可以控制在0.05mm以内，装配到舷外机输出轴上不会出现转动偏心的抖动问题。考虑到船用螺旋桨的使用场景，模具的脱模结构做了针对性设计，三个桨叶的曲面位置采用了分体式滑块抽芯结构，开模时三个方向的滑块同步向外滑出，不会在桨叶的光滑曲面上留下顶出痕迹，保证桨叶表面的流体顺滑度，减少航行时的水流阻力。模具的冷却水路围绕型腔做了环形布置，距离型腔壁的距离保持均匀，

　　成型时可以让整个零件的冷却速率保持一致，避免桨叶因为冷却不均出现翘曲变形，保证每个叶片的螺距精度符合设计要求，实际航行时不会因为螺距偏差产生额外的动力损耗。这套模具的安装边界完全适配常规120吨级卧式注塑机的拉杆间距、开模行程参数，上机安装时不需要对设备做额外改造，模架上的定位圈、浇口套尺寸都采用了通用标准规格，换模调试时可以快速对准定位，减少前期调试的材料损耗。成型出的螺旋桨零件，桨叶边缘做了微小的圆角过渡，既可以降低航行时的水流切割噪音，也能避免桨叶边缘磕碰硬质物体时出现崩缺，轮毂位置的键槽尺寸和通用舷外机输出轴完全匹配，装配时不需要二次修配，直接锁紧固定螺母就可以投入使用，在浅水区航行碰到水下杂草、细小碎石时，桨叶的结构强度可以承受常规冲击，不会轻易出现断裂变形。
