轻型运动类固定翼载人飞机外观结构设计

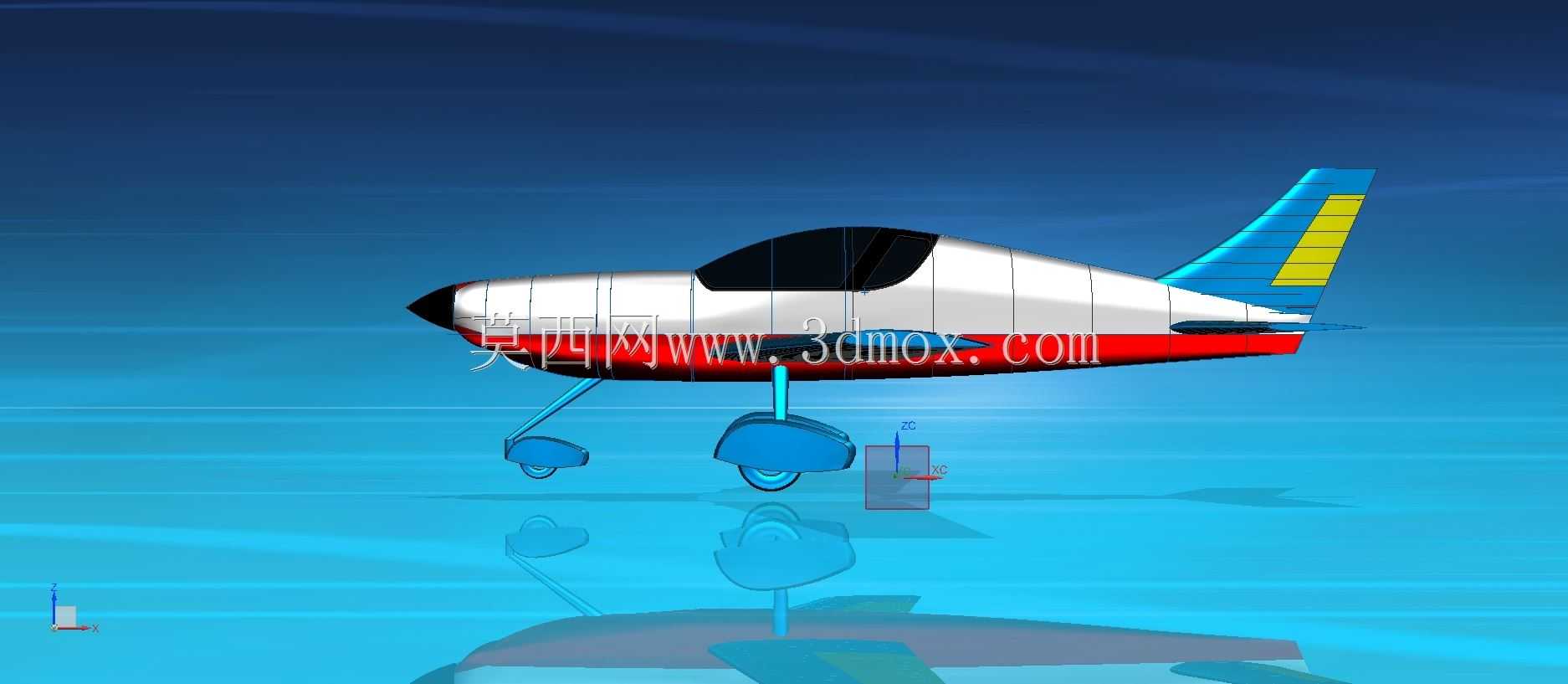

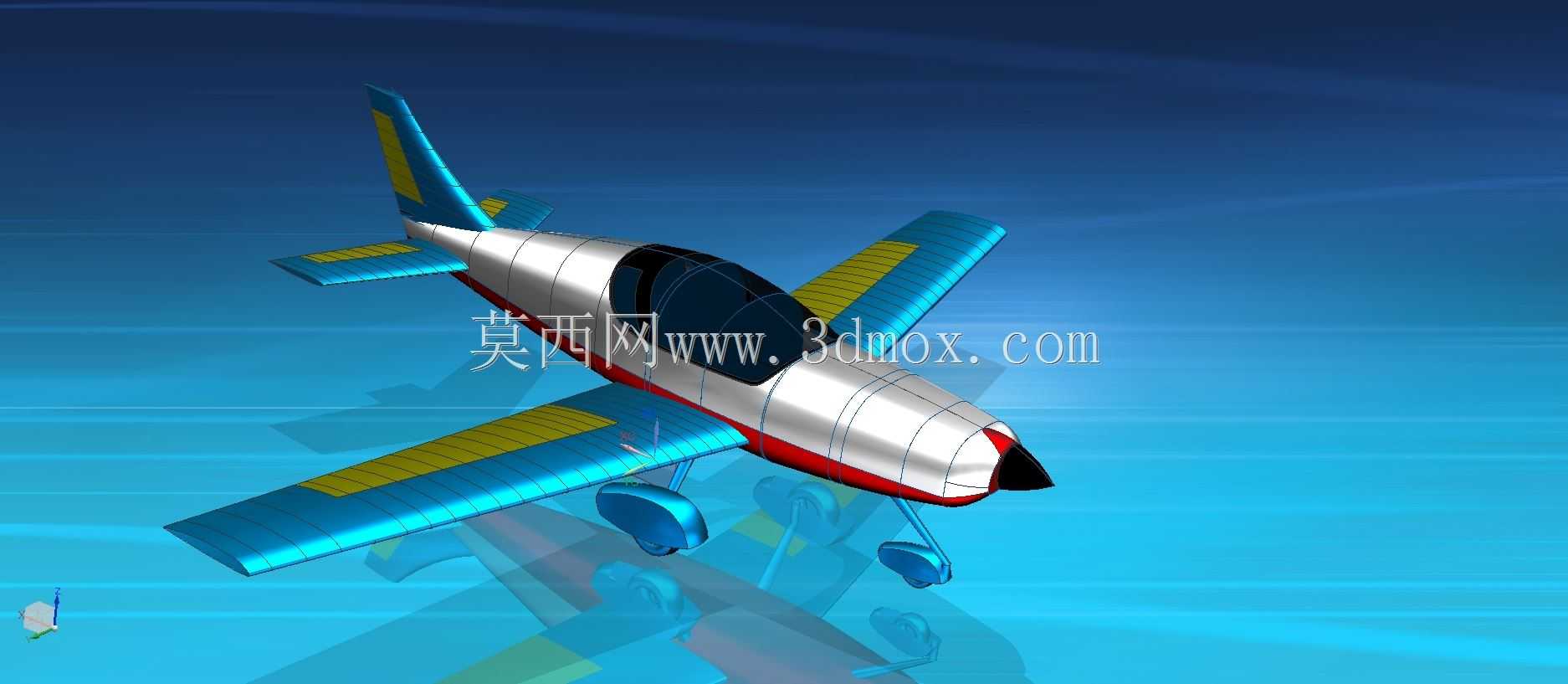

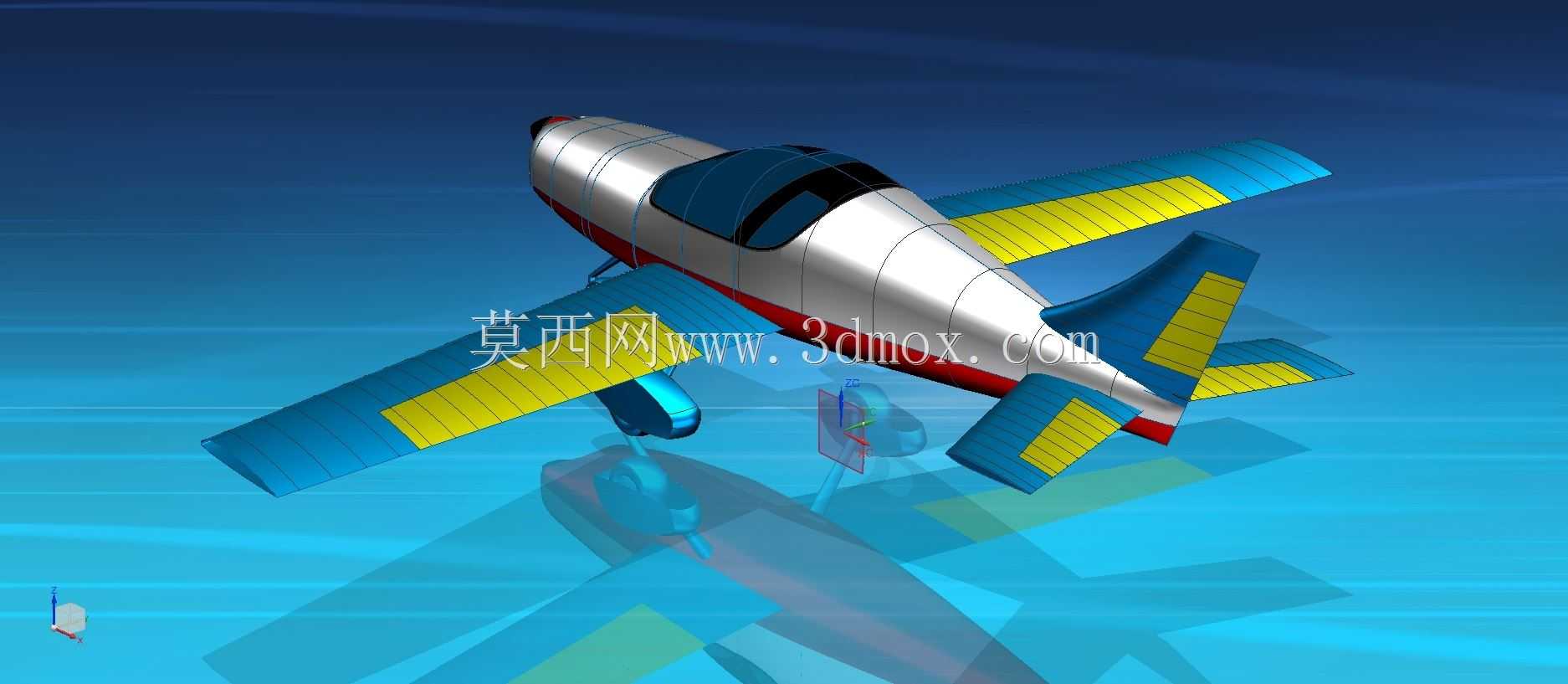

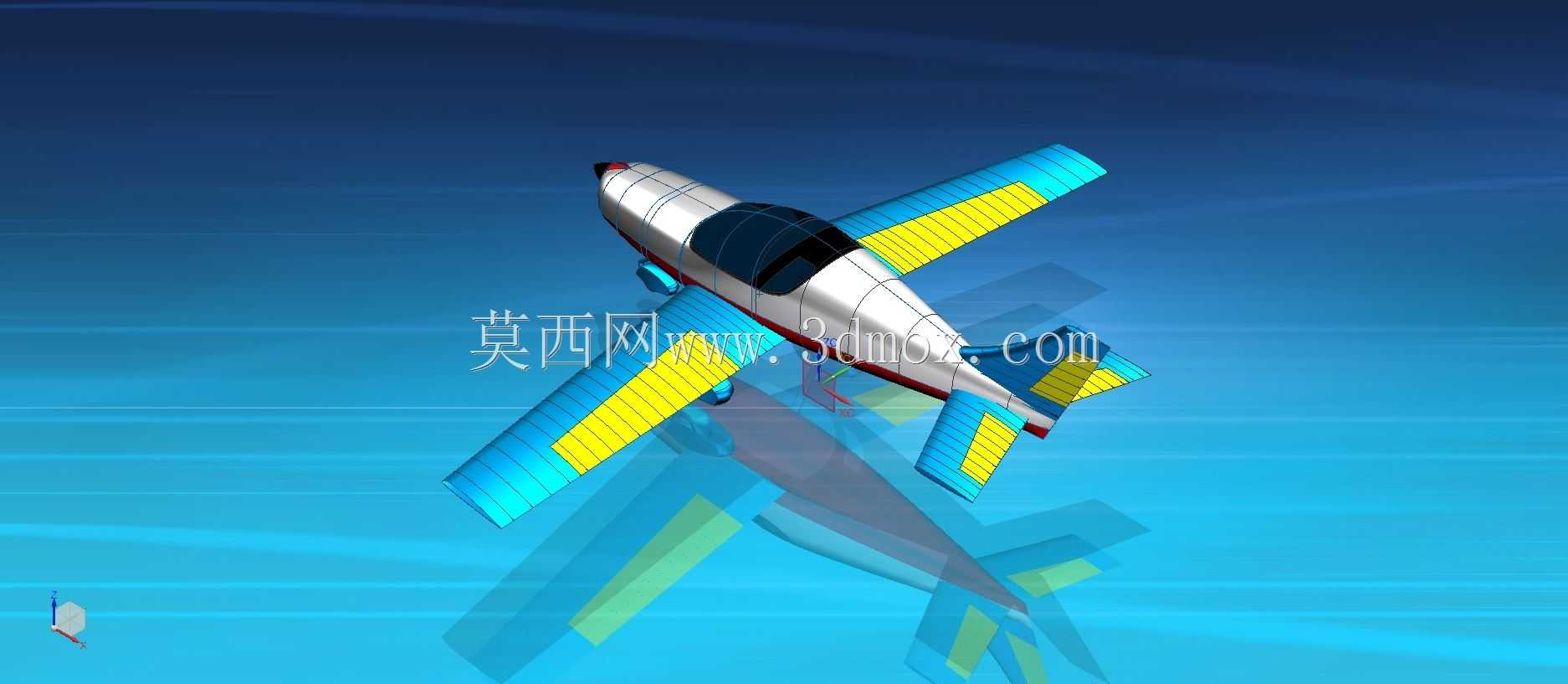

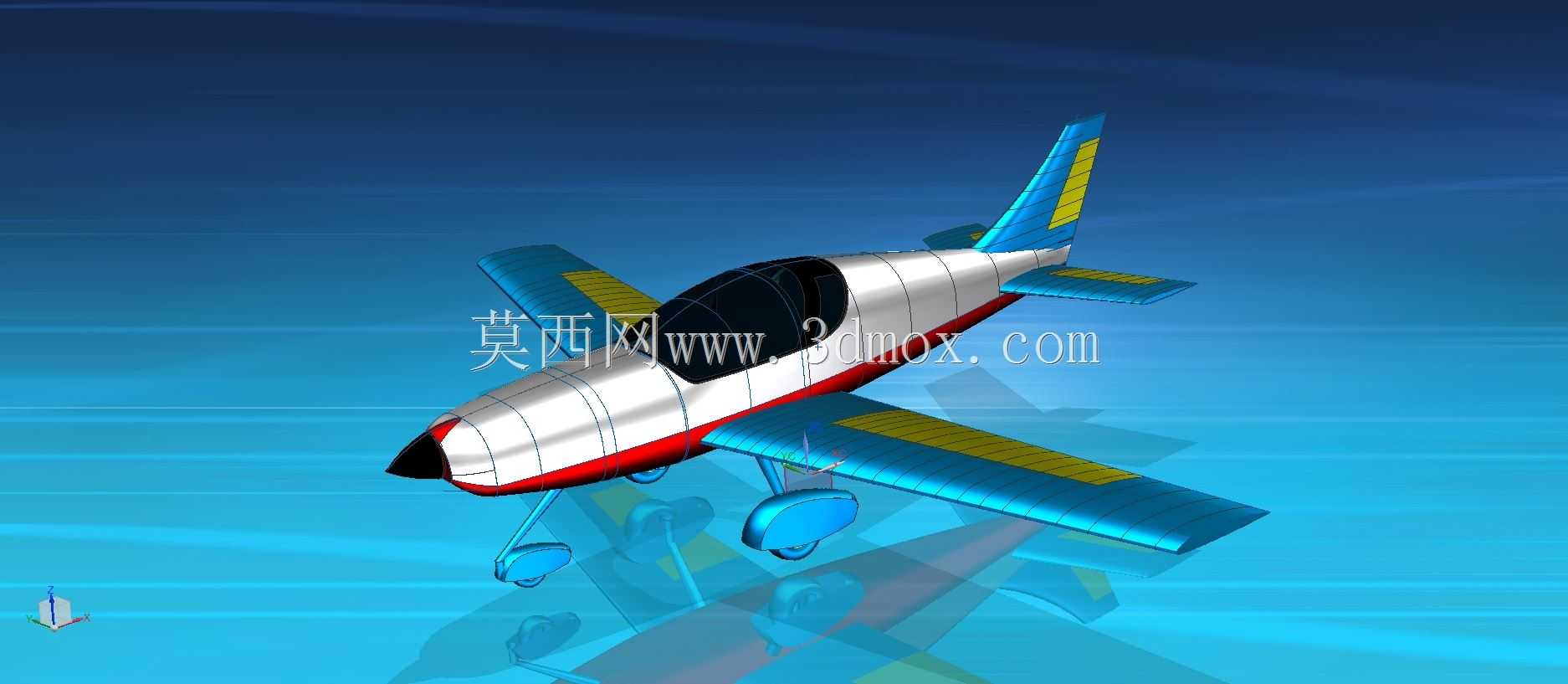

　　这款轻型固定翼飞行器的三维结构设计，主要面向通用航空领域的运动飞行、短途通勤、飞行培训等实际应用场景，整体设计围绕低空低速飞行的稳定性、易操控性以及日常维护便捷性展开。从机身布局来看，采用下单翼前置螺旋桨的常规气动布局，机头段做了钝锥形收敛设计，既可以降低飞行过程中的正面压差阻力，也能为前置动力单元预留足够的安装空间，同时保证前起落架的安装支点具备足够的结构强度。座舱段采用整体式曲面风挡设计，侧窗轮廓贴合机身曲面走向，能够为驾乘人员提供足够开阔的侧向与前向视野，座舱内部的空间边界按照双座并排的布局预留，机身蒙皮采用分段式拼接结构，每一段蒙皮的曲面曲率都经过顺滑过渡处理，避免出现气流分离的突兀折角，

　　机身下部的红色饰条区域同时也是机身承力梁的包覆区域，该区域的蒙皮厚度做了局部加强设计，能够承受起降过程中的地面冲击载荷以及飞行过程中的气动弯矩。起落架采用前三点式布局，前起落架安装在机头段下方的承力框位置，配备单轮结构与缓冲支柱，主起落架为单支柱式设计，安装在机身中部下方的承力结构上，两个主起落架的轮距经过匹配计算，能够保证地面滑行、侧风起降过程中的侧向稳定性，起落架的收放边界在建模过程中做了完整的运动干涉检查，确保收放过程中不会与机身蒙皮、内部结构件发生碰撞。尾翼部分采用常规的垂直尾翼加水平尾翼布局，垂尾后缘预留了方向舵的安装转动间隙，垂尾表面的黄色标识区域按照通航飞行器的标识规范做了位置预留，平尾的安装位置与机身中轴线保持水平，

　　能够在飞行过程中提供足够的纵向安定力矩。整个模型的曲面建模过程中，所有相邻曲面之间都做了G2连续处理，能够直接用于后续的气动仿真分析、结构有限元校核，也可以作为外观验证样机的加工参考基准，机身各段的连接法兰位置、检修口盖的预留位置都在模型中做了明确的结构体现，方便后续设计人员拆分零件、开展详细结构设计。
