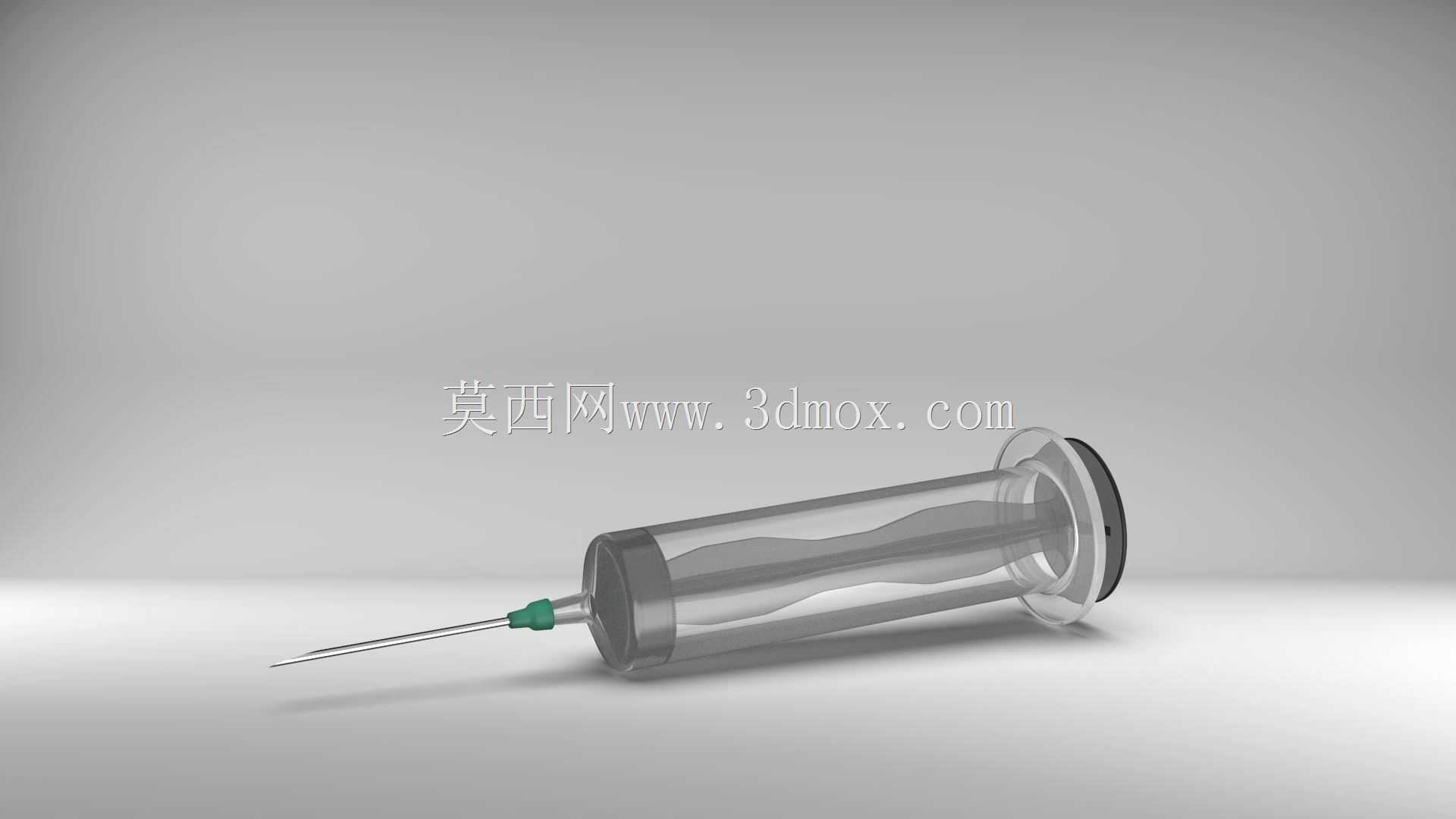

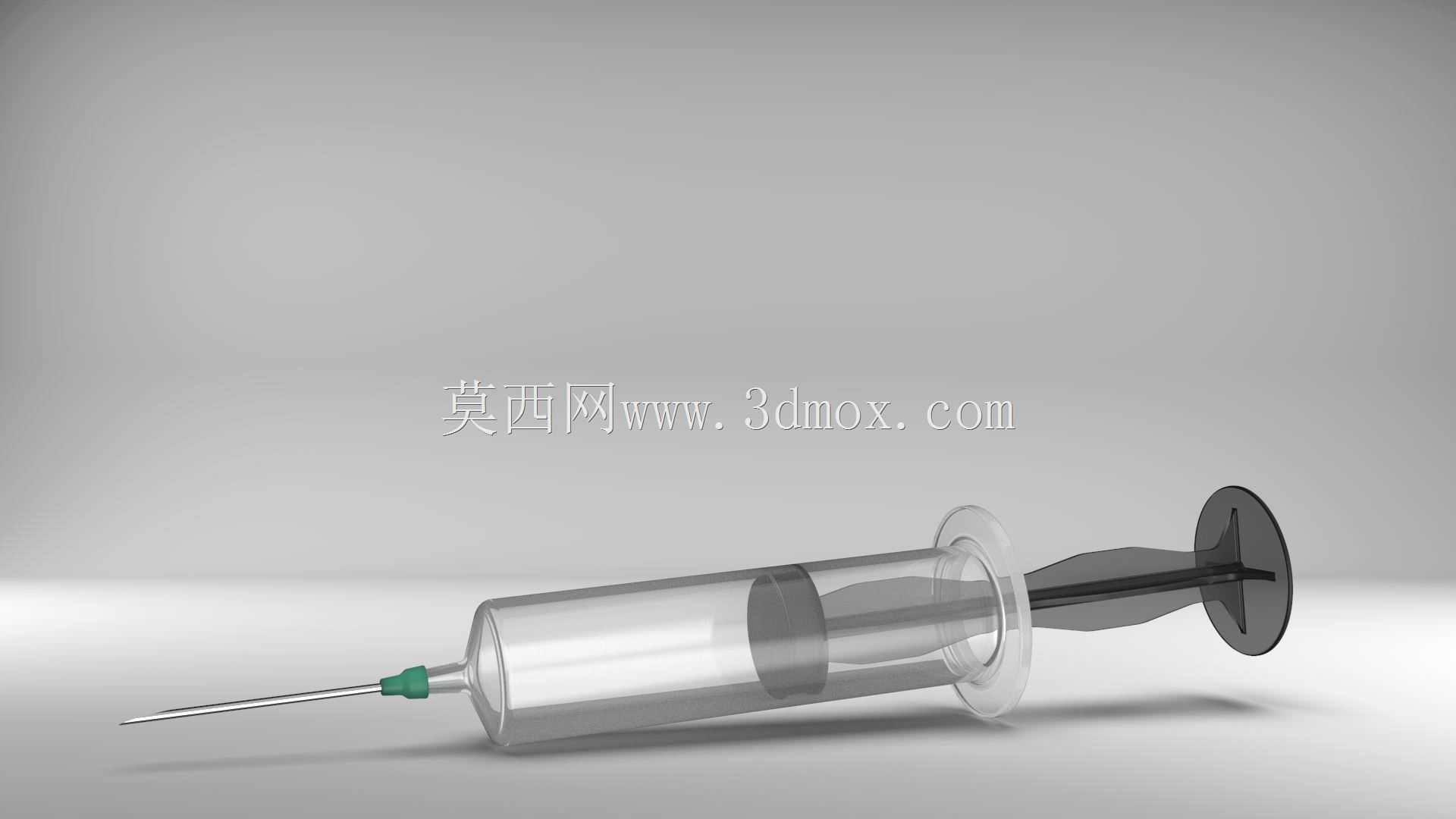

医用一次性注射器精细结构三维数模

　　这款医用注射器的三维结构设计，完全贴合临床注射、药剂抽取、实验室液体移取等多场景的实际使用需求，建模过程中优先还原各部件的配合精度与实际操作逻辑，没有冗余的装饰性结构。从结构组成来看，模型完整还原了外套、芯杆、活塞、针座、针管、护套六个核心部件，各部件的装配间隙严格参照实际量产公差设定，芯杆与外套内壁的配合段做了等距导向结构设计，保证推注过程中芯杆不会出现径向偏摆，推进行程全程阻力均匀，不会出现卡顿或者漏液的情况。针座与外套锥头的配合采用标准鲁尔接头结构，锥度控制在6:100的通用医用标准范围内，既可以保证针头安装后的同轴度，避免穿刺时出现针尖偏移，也能保证连接密封性，在常规推注压力下不会出现药液渗漏的情况。

　　针管部分还原了薄壁不锈钢针的实际壁厚与针尖斜面角度，针尖的三斜面磨刃结构也做了细节还原，匹配临床穿刺时的低阻力需求。外套外壁的指压凸缘做了圆弧过渡处理，边缘厚度控制在1.2mm，既保证握持时的结构强度，不会因为指压受力出现断裂，也能避免锐边划伤操作人员。芯杆末端的按压片做了防滑纹理设计，表面的微凸点阵结构可以增大拇指按压时的摩擦力，推注时不会出现打滑情况。活塞部分采用了双密封环结构，两道密封环的间距控制在3mm，与外套内壁的过盈量设定为0.15mm，既可以保证密封性能，也不会因为过盈量过大导致推注阻力过高。建模时充分考虑了实际生产的脱模需求，所有塑料件的拔模斜度统一设定在1°到1.5°之间，没有倒扣结构，

　　不需要复杂的抽芯机构就可以完成注塑生产，匹配量产工艺要求。整体外形尺寸参照常规5ml规格注射器设定，外套总长度控制在72mm，芯杆最大推进行程为58mm，针管外露长度控制在25mm，所有安装边界都符合医用耗材的通用尺寸规范，可以直接适配常规的针头护套、自动注射泵夹具等配套工装，不需要额外调整尺寸。在结构细节上，外套内壁做了镜面级的表面还原，对应实际生产中的高光注塑工艺，保证活塞滑动时的顺畅度；芯杆的加强筋结构做了等厚设计，筋厚1mm，既提升芯杆的轴向抗压能力，避免推注时芯杆出现弯曲变形，也不会因为壁厚不均导致注塑时出现缩痕。针座与针管的连接段还原了胶水粘接的定位台阶，保证针管插入后可以精准定位，粘接后不会出现歪斜。整个模型的各部件都可以单独拆分，既可以用于医用耗材的结构验证、注塑模具设计参考，也可以用于医疗设备的装配仿真、操作培训演示等场景，所有结构细节都经过实际工程逻辑校验，没有不符合生产或使用逻辑的设计缺陷。
