苹果五代手机金属支撑托架结构

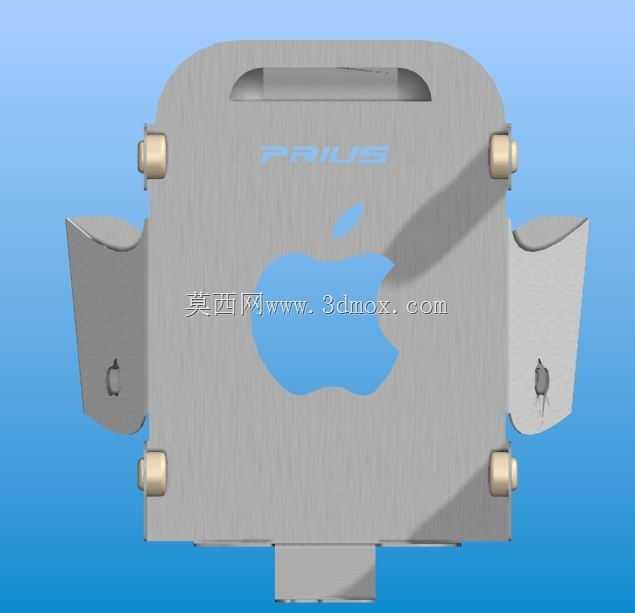

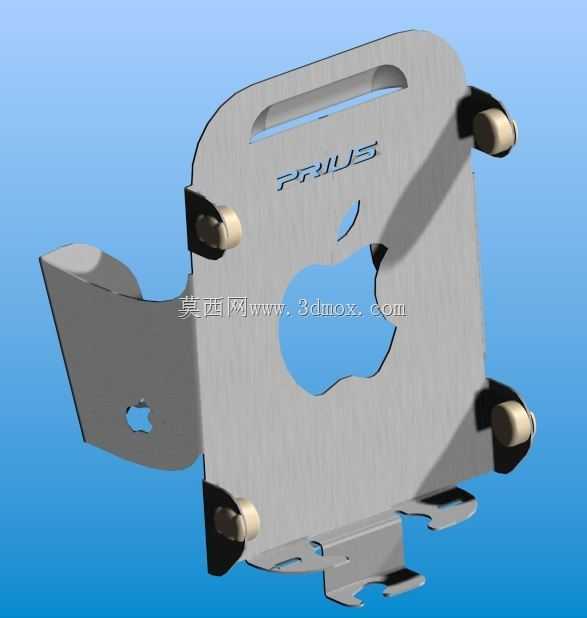

　　该金属托架整体采用平板弯折成型思路，主体背板预留完整苹果标识镂空区域，既减轻构件自重，也形成避让空间，避免手机背部摄像头、logo区域与支架硬接触产生刮擦。背板上部开设长条形内凹槽位，可作为手指抠取位，也能在壁挂使用时卡入墙面挂钉完成快速固定。两侧翼板从背板边缘向外弯折形成侧向挡边，挡边内侧预留对应手机侧边的限位凸点，四个角部分别设置圆柱形缓冲定位柱，柱体采用软质包覆结构，既限制手机在支架内的横向、纵向窜动，又不会硌伤手机金属中框。

　　从实际使用场景看，这类托架可直接放置在桌面作为立式观影支架，两侧翼板向外张开的角度经过校核，放置后整机重心落在背板支撑面内，不会出现前倾翻倒；也可通过上部凹槽挂在墙面、设备机柜侧壁，作为工业工位的手机临时放置位，适配生产线巡检、设备操作时随手放置通讯终端的需求。翼板上开设的小型开孔可穿过挂绳或固定扎带，在振动较大的设备旁使用时，能额外绑定手机防止滑落。

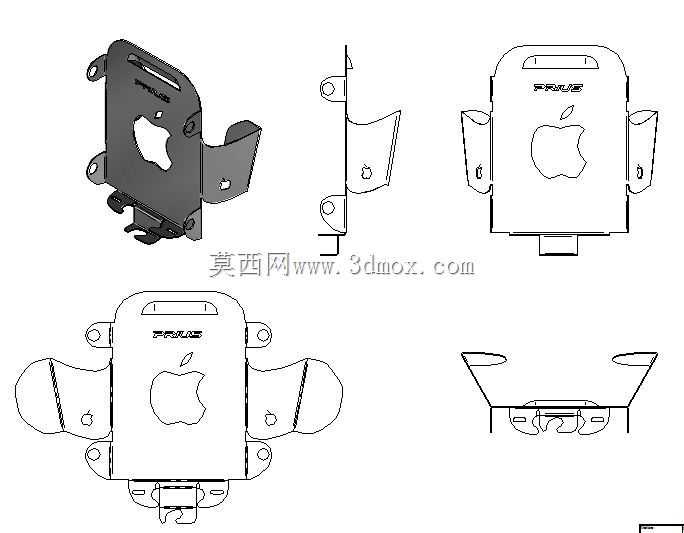

　　设计阶段优先考虑钣金加工工艺性，整体主体为单块板材切割后弯折成型，无需复杂拼接焊缝，四个角的定位柱采用压铆方式固定在背板上，加工工序少，批量制造成本低。镂空区域的切割路径避开背板受力主筋，弯折圆角半径匹配板材厚度，避免弯折处出现应力集中开裂。背板表面做拉丝处理，既保留金属质感，也能减少日常使用留下的指纹划痕。

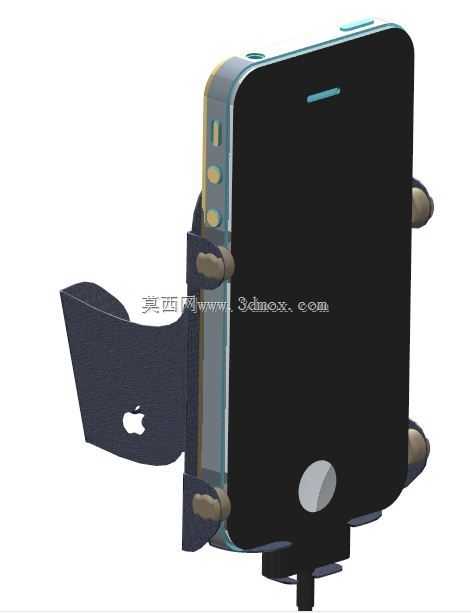

　　安装边界方面，背板整体轮廓完全覆盖iPhone5背部尺寸，两侧翼板张开后的总宽度大于手机宽度约6mm，放入和取出手机时两侧留有足够操作间隙，不会出现卡滞。定位柱突出背板表面的高度略大于手机带壳厚度，即使手机套有薄款保护壳也能正常放入。背板底部预留向下延伸的托边，托边宽度刚好承托手机底部充电接口两侧区域，不会遮挡充电口，放置状态下可直接插入充电线持续供电。

　　结构校核上，背板厚度选取兼顾刚性与轻量化，单手按压翼板不会出现明显形变，挂装状态下承受手机重量后长期使用也不会产生弯折疲劳。侧向挡边的弯折角度略向内收，形成自然的夹持预紧力，手机放入后依靠自身重力即可贴紧背板，无需额外锁紧机构。整体没有突出的尖锐棱角，所有切割边缘都做倒角打磨，日常取放不会划伤手部。这类结构也可快速改型适配其他尺寸的手机，只需调整背板长宽、定位柱位置与翼板弯折角度，核心的钣金弯折+压铆定位柱的结构形式可直接复用，缩短同系列配件的开发周期。
