工程测量施工标志橡胶基座结构设计

　　这个黑色橡胶件的核心定位，是户外测量与施工现场的标志承载底座，主要解决临时测点、警示标志、放样标识在硬质地面上快速安放、防位移和防倾倒的问题。它不是装饰件，每一处轮廓都围绕现场使用条件展开。

　　从实际工况看，这类底座常出现在道路测量、基坑监测、厂区管线放样、临时交通导改和建筑施工放线场景中。测量人员需要把标志杆、反射片支架、警示桩或小型标识牌固定在沥青、混凝土、地砖或钢板表面，若采用打孔锚固，会破坏路面且转场麻烦；若采用轻薄塑料座，风载、人员触碰或车辆气流很容易使其偏移。橡胶材料提供了较高摩擦系数和一定自重，配合底部平整贴合面，能够在不破坏地面的情况下形成稳定支撑。

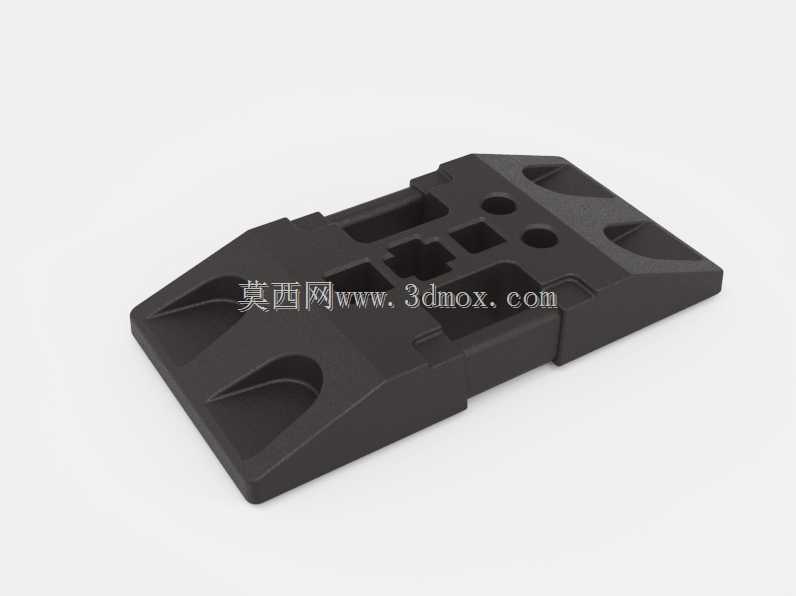

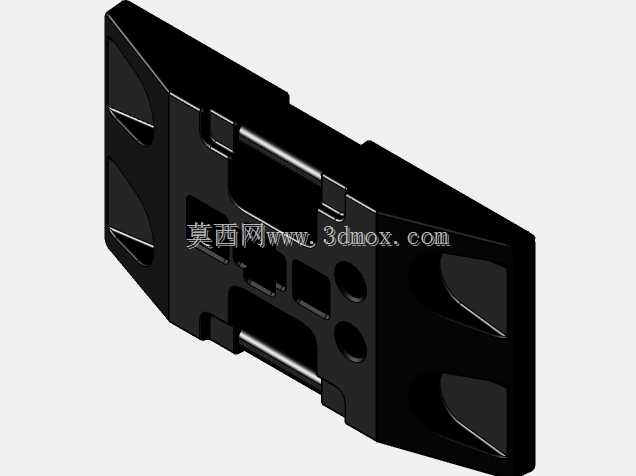

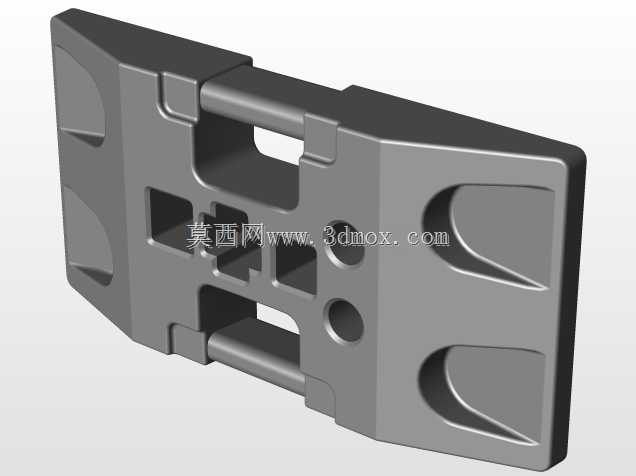

　　结构上，底座采用近似矩形平板加局部加强的形式，整体低矮，重心贴近地面。低矮轮廓的好处是降低风载力矩，也能减少现场人员绊倒和设备碾压时的卡滞风险。上表面设置了多组凹槽、孔洞和定位区域，这些特征并非随意开孔：中心区域用于安装标志杆、连接件或测量标识附件，孔位承担定位与穿装固定作用；周边凹槽可减轻材料用量、控制收缩变形，同时形成局部加强筋，使底座在踩踏或轻微碾压时不易整体翘曲。

　　两端斜向收边和翼状支撑面扩大了接地范围，使竖向载荷更均匀地分散到接触面上。对于橡胶这类弹性材料，支撑面越大，局部比压越小，在粗糙地面上的贴合能力越强，防滑稳定性也越好。边缘做了过渡处理，避免尖锐棱边在搬运过程中撕裂，也降低了温差老化后边缘崩缺的概率。

　　上表面的凹凸造型同时承担防滑和限位功能。现场人员摆放标志时，可通过凹槽快速判断安装方向；连接件落入定位区域后，横向窜动被限制，标志杆不易在底座上打转。部分镂空结构还能在雨天排水，减少标志底部积水造成的滑移；在多尘环境中，凹槽可容纳少量砂粒，避免颗粒把整体垫起而影响平稳性。

　　设计思路上，这类零件优先保证的是“放得稳、搬得快、耐磕碰”，而不是追求复杂曲面。橡胶材质具有良好的耐冲击性和绝缘性，掉落在硬化地面上不会产生明显火花，也不会像金属支座那样磕碰路面或产生较大噪声。对于临时测量作业，底座可反复使用，配合不同插杆、夹具或磁吸附件，就能适配多种标志形式。

　　从安装边界看，模型的长宽决定了接地包络，厚度决定了标志安装面高度和整体稳定性。上部孔位需要与标志杆直径、螺栓规格或插件尺寸匹配；若孔位过小，装配困难且橡胶长期受拉容易开裂；若孔位过大，标志会产生晃动，直接影响测量照准精度。周边凹槽与外缘之间保留了足够实体宽度，以保证搬运和踩踏时的结构强度。底部应尽量保持平面度，避免因缩水印痕或脱模斜度过大导致实际接触面积减小。

　　在结构建模时，需要重点关注孔边、槽底和厚薄交接处的圆角过渡。橡胶件在载荷作用下会产生压缩变形，尖角位置容易出现应力集中，长期使用后可能从孔边撕裂。凹槽深度不宜盲目加深，过深会削弱底座整体刚性；加强筋高度也要与材料硬度匹配，确保既有缓冲能力，又不会因过度柔软而造成标志倾斜。

　　对于选型人员而言，判断这类底座是否适用，不能只看外观。首先要确认上部接口是否满足标志杆或测量附件的安装要求；其次要看接地面积与现场地面条件是否匹配，在光滑地砖或钢板上应优先选择更大接触面；在有车辆临近的路段，则应选择低矮、边缘斜收的形式，以减少被轮胎带起或掀翻的可能。若需要更高稳定性，还可在预留孔位加装配重件或地钉，但这会牺牲无损布设的便利性。

　　这个模型把测量标志底座常见的定位、防滑、缓冲和快速布设需求集中在一个一体成型橡胶件上，结构简洁，功能分区明确。对结构设计人员来说，它的参考价值在于如何通过平板、凹槽、定位孔和斜向支撑面的组合，在较低成本下实现稳定支撑；对现场测量和施工人员来说，它则是一种能够提高标志布设效率、减少测点扰动的实用工装配件。
