废水处理用沉降槽设备结构设计

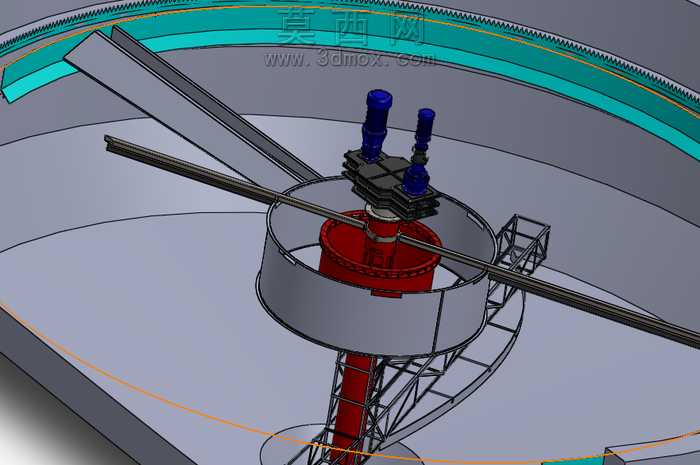

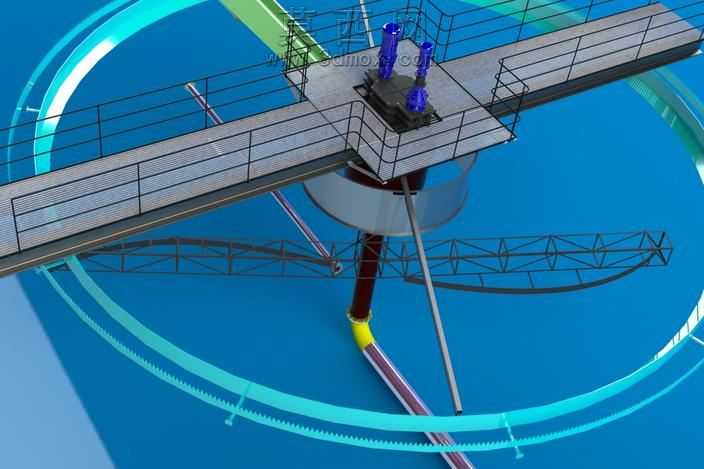

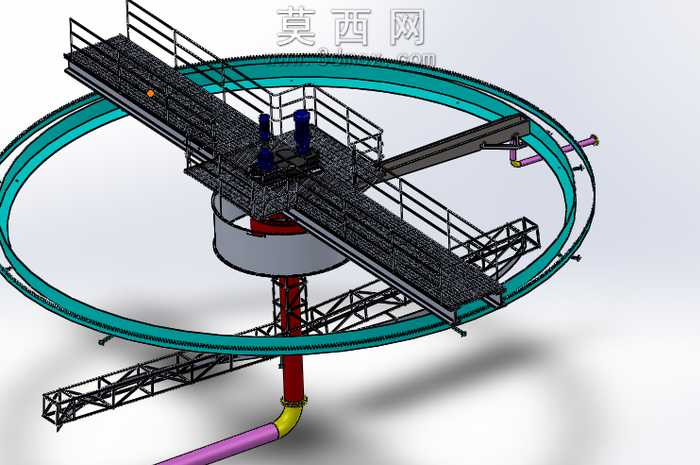

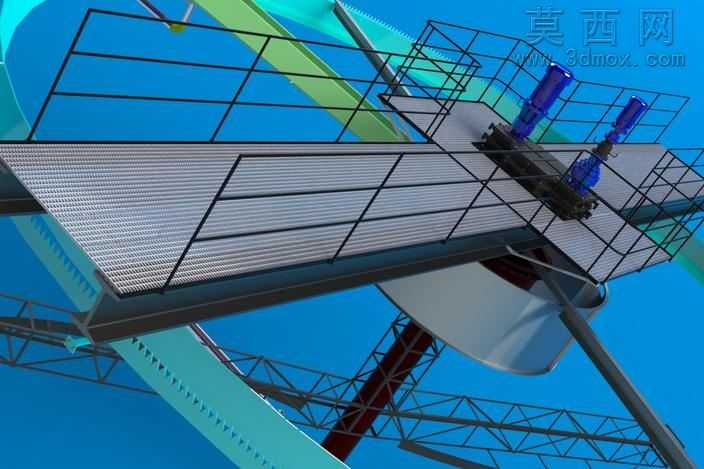

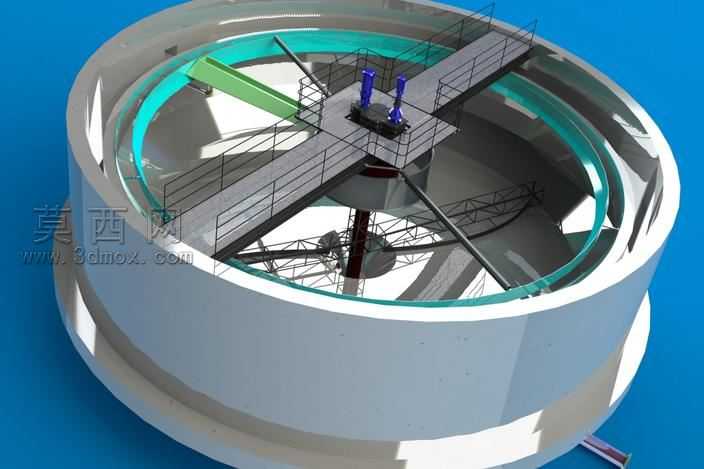

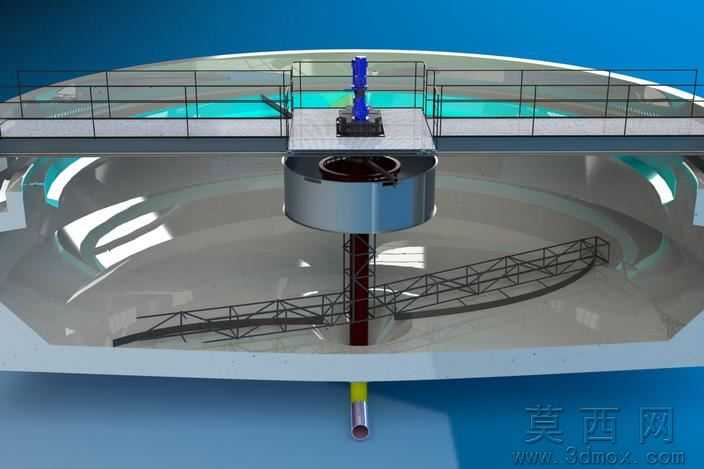

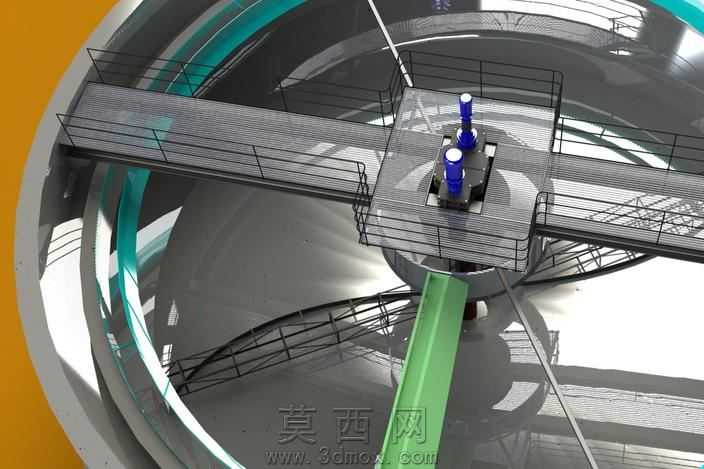

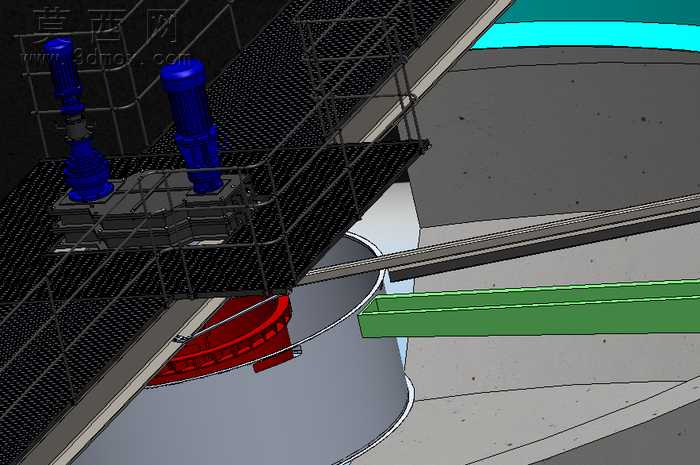

本沉降槽三维模型采用SolidWorks软件完成全参数化建模，整体结构围绕废水处理工艺的沉降分离需求展开设计。建模过程中先完成核心槽体的曲面构建，通过放样、拉伸等特征命令生成槽体的弧形底部与直壁段，保证槽体内部流道平滑无死角，适配废水沉降过程中固液两相的流动分离逻辑。槽体顶部配套设计了钢格板操作平台，平台采用标准钢格板纹理材质渲染，平台边缘设置标准化安全护栏，护栏采用等距排布的竖向栏杆与横向扶手结构，通过焊接装配特征还原真实安装逻辑，保障运维人员操作安全。平台上方搭载两台立式搅拌装置，搅拌装置的电机、联轴器、搅拌轴等部件均按照工业标准件参数建模，装配关系完全匹配实际设备的安装公差，搅拌轴延伸至槽体内部对应沉降扰动的工艺位置。模型渲染阶段针对不同部件赋予差异化材质：槽体采用碳钢防腐材质表现，钢格板平台赋予镀锌金属质感，护栏采用碳钢喷漆材质，搅拌电机采用工业蓝漆与金属散热片纹理，整体渲染效果清晰区分各功能部件，直观呈现设备的结构层次。设计过程中充分考虑设备的运维便利性，操作平台预留了足够的检修空间，搅拌装置的安装位置便于后期拆卸维护，槽体的支撑结构采用桁架式设计，通过型钢拼接的支撑腿将整个槽体架空，既保证设备整体承重稳定性，也便于槽体底部排料管路的布设。各部件的装配约束完全按照实际工程逻辑设置，可直接用于工程出图、装配模拟以及工艺方案展示，完整还原了废水处理沉降工序核心设备的结构细节与功能布局。
