不锈钢材质砂水分离处理设备结构设计

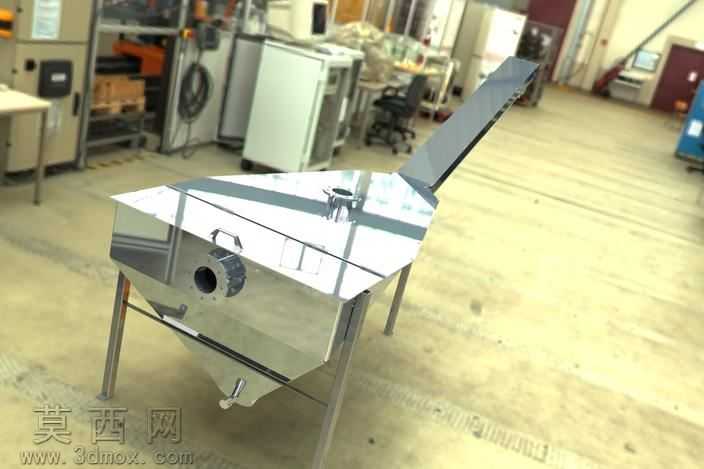

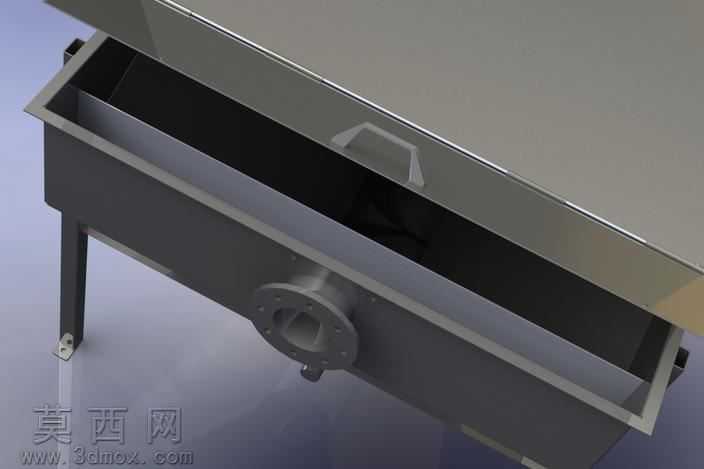

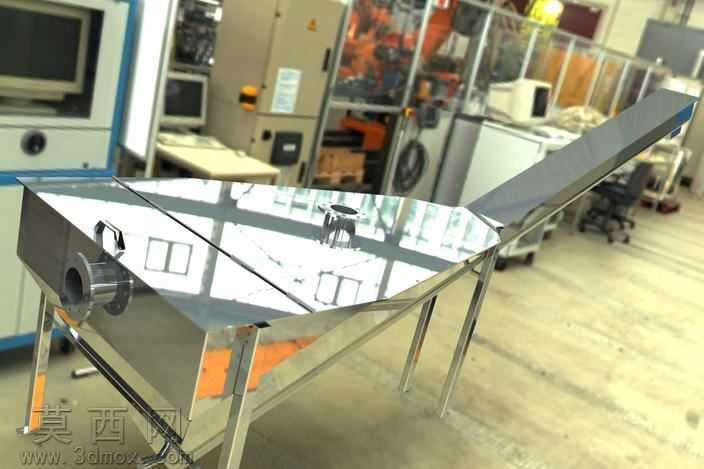

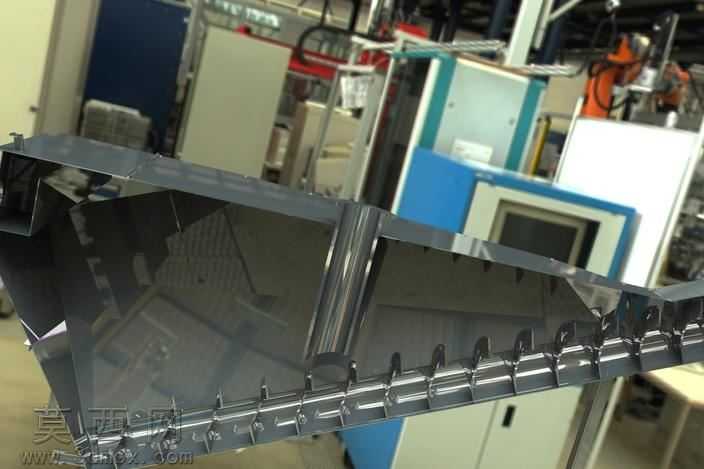

本模型采用三维参数化建模方式完成砂分离器的整体结构搭建，建模过程中严格遵循工业设备的实际生产尺寸比例，对设备的每一处结构细节都进行了精细化还原。首先完成主体腔体的建模，主体采用上宽下窄的锥斗式结构设计，上部为近似多边形的平顶腔体，顶部预留有进料接口与观察检修口，侧面设置有倾斜向上的出料导槽，导槽与腔体内部的输送通道平滑衔接，避免物料输送过程中出现卡滞问题。下部锥斗结构逐步收窄，底端设置有排砂口，能够依靠重力作用实现沉降砂料的集中排出，锥斗与上部腔体的衔接处做了圆弧过渡处理，既可以减少物料残留，也能提升整体结构的结构强度。设备侧面设置有驱动机构安装接口，接口处做了加厚法兰结构设计，能够保障驱动部件安装的同轴度与密封性，避免设备运行过程中出现渗漏问题。支撑结构采用四根独立的金属支腿，支腿与主体腔体采用焊接式连接结构，每根支腿底部都做了平整处理，能够保障设备放置的平稳性，支腿的高度经过合理计算，为底端排砂口预留出足够的操作空间。材质表现上，整体设备采用亮面不锈钢材质进行渲染，还原了不锈钢材质特有的金属反光与质感，表面的焊缝、把手等细节都做了对应的材质区分，让模型的真实感得到充分提升。设计思路围绕砂水分离的核心功能展开，整体结构兼顾了沉降分离、物料输送、沉砂排出的全流程功能需求，内部流道经过优化设计，能够让混合液进入腔体后流速降低，依靠重力实现砂粒与水体的分离，沉降的砂粒通过内部输送结构沿倾斜导槽排出，分离后的水体则从侧面的出水口流出，整体结构紧凑，占地面积小，适合在污水处理、选矿、洗砂等多种工业场景中使用。建模过程中对各部件的装配关系做了精准匹配，所有连接部位的尺寸都经过校验，能够直接用于后续的工程图导出与生产参考，模型的可编辑性强，可根据不同的处理量需求对腔体尺寸、支腿高度、导槽角度等参数进行调整，适配不同的使用场景需求。
