道奇公羊立体车标造型结构设计

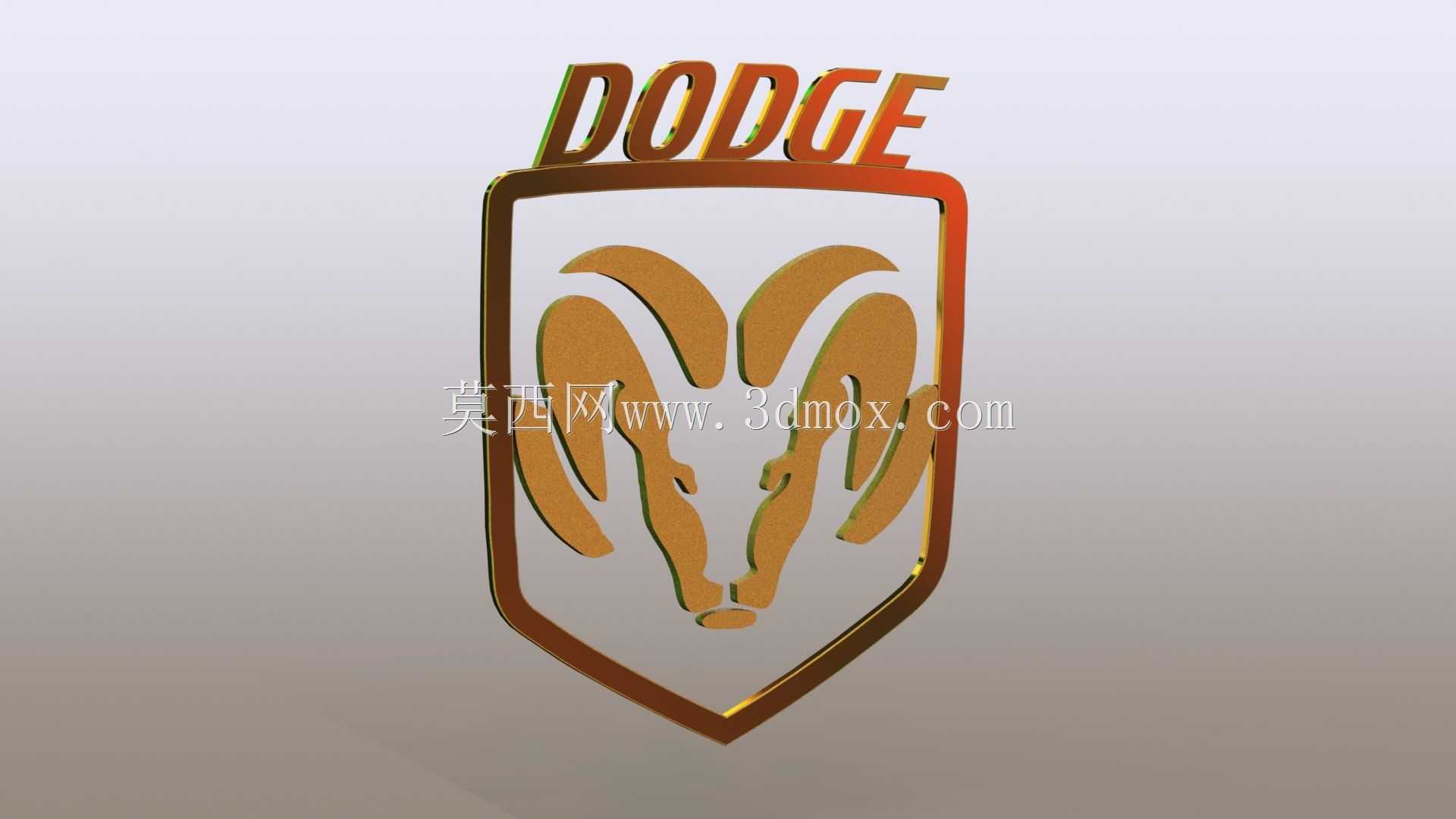

　　该模型围绕道奇公羊车标的立体呈现展开，核心是把平面徽标转化为具有厚度、倒角和层次的实体造型，便于在外观评审、标识安装、展具制作和三维展示中直接使用。车标主体由上方DODGE字母、中部盾形外框以及框内公羊头三部分构成，三者在空间上并非简单叠放，而是通过不同高度和边缘过渡形成视觉主次。字母部分位于盾框上方，整体横向展开，字高与盾框宽度保持稳定比例，避免安装后因透视造成文字压缩。公羊头位于盾框中央，羊角向外上方弯曲，脸部线条收窄，下端与盾形尖点形成呼应，使标识在远看时仍能识别出品牌轮廓。

　　从结构设计角度看，这类车标不能只追求图案还原，还要考虑背面安装边界。模型将正面浮雕与背面基准面分开处理，正面保留曲面起伏，背面预留平整贴合区域，可用于背胶粘贴、卡扣定位或螺柱固定。盾形外框采用连续封闭轮廓，边缘设置均匀倒角，既减少锐边，也能在注塑、吸塑、金属蚀刻或CNC加工时改善脱模和走刀条件。公羊头部的羊角与脸部之间存在狭长凹槽，建模时需要控制槽底圆角，避免实际加工中出现刀具无法进入或壁厚突变。字母与盾框的连接处做了小圆弧过渡，可降低应力集中，也让电镀或喷漆后的光影更连续。

　　在整车应用中，车标通常布置于中网、尾门、轮毂盖、方向盘或发动机罩装饰板。不同位置对尺寸和安装方式的要求并不相同：中网位置需要考虑迎风、泥水冲击和格栅筋条避让，背面通常要预留定位柱；尾门车标更强调与钣金曲面的贴合，底部轮廓需随车身曲面做局部适配；轮毂盖标识尺寸较小，需控制浮雕高度，防止装配时与平衡块或护盖干涉。该三维模型把图形关系、厚度方向和外轮廓边界明确下来，结构工程师可以据此抽取安装面、校核包络，并与周边件保持安全间隙。

　　设计思路上，模型没有把车标做成单一薄片，而是区分了基底、边框和图案三层关系。盾形基底提供完整承载面，外框略高于基底，公羊头再相对外框形成第二层起伏，顶部字母则作为独立横向元素压住整体上沿。这种分层能增强光影变化，使标识在不同光照下仍具备辨识度。对于需要发光的版本，还可以在字母背面或盾框内侧预留灯腔空间；对于金属质感版本，则可依据现有曲面进行抛光面与磨砂面分区。曲面之间的过渡尽量采用连续曲率，避免出现细碎褶皱，因为后续无论做渲染、油泥铣削还是模具加工，碎面都会增加修模成本。

　　外形边界方面，车标整体呈竖向盾形，上部宽、下部收尖，顶部字母增加横向视觉宽度。实际装车时，外轮廓尖点不能直接压在钣金棱线上，否则会造成贴合缝隙不均；若安装在弧面较大的尾门位置，需要以背面边界为基准重新构建局部贴合面，而不是强行平移平面标识。模型中各凸起高度应保持统一量级，过高会影响外突法规和清洗便利性，过低则会削弱立体感。边缘倒角半径、凹槽宽度和立柱厚度之间需要形成合理比例，尤其是在小尺寸复刻时，过细的羊角末端容易在成型时产生填充不足或断裂。

　　对于三维建模从业者而言，这类作品的价值不只在形似，更在于把图形标识转化为可制造、可装配的工程对象。建模时应先锁定正视图轮廓，再建立厚度方向的主控曲面，随后处理字母、盾框和羊头之间的布尔关系，最后统一倒角和拔模。若用于展会道具或装饰件，可放大整体尺寸并保留较深浮雕；若用于实车零部件，则需压缩突出高度、加强背面安装结构，并按周边曲面修正贴合面。通过这种方式，道奇公羊标识既能保持原有品牌识别，又能满足不同场景下的结构与工艺要求。
