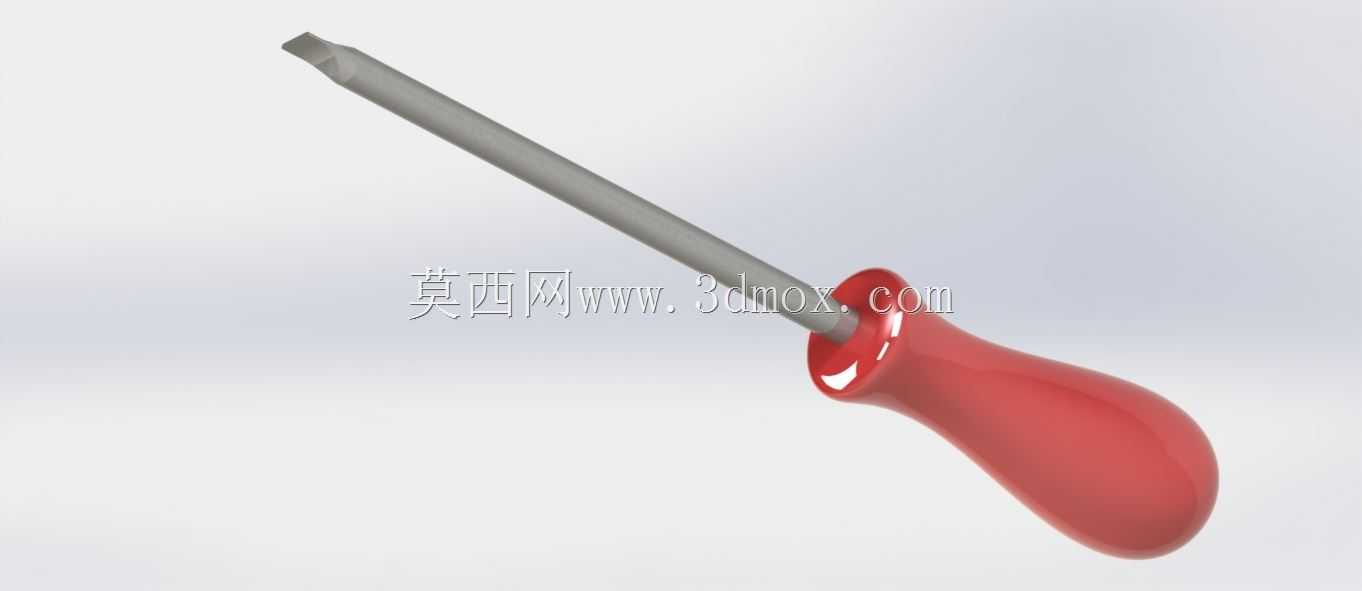

螺丝刀是机械装配、设备维修和日常拆装中最常见的手动旋具之一,其结构看似简单,却直接关系到拧紧力矩传递、操作舒适性以及批头与螺钉槽的贴合稳定性。这个模型围绕典型一字螺丝刀进行还原,重点表现红色塑柄、金属杆身和扁平端头之间的比例关系,可用于手动工具结构展示、装配工位场景搭建、维修培训素材以及产品外观方案评审。
从实际使用来看,一字螺丝刀主要应用于电子电器拆装、机柜接线、小型机械紧固、模具维护、教学实验和家庭维修等场景。它依靠杆身端部的扁平楔面插入螺钉一字槽内,通过手柄施加旋转扭矩,使螺钉产生轴向预紧力。由于一字槽对中性相对较弱,设计时必须控制端头厚度、宽度和倒角,否则容易在受力时滑出槽口,损伤螺钉或工件表面。模型中批头与杆身采用连续金属形态,端部保留扁平切削轮廓,能够直观体现旋具与螺钉槽配合的基本几何关系。
手柄部分采用符合握持习惯的水滴形或梨形轮廓,中部较粗,尾部圆润过渡,靠近杆身处略微收窄。这种外形并非单纯为了美观,而是为了在手掌旋转时提供足够的摩擦阻力和支撑面积。红色区域表现的是包覆式塑料握柄,表面光滑但在真实产品中通常会增加细纹、软胶或防滑槽,以改善油污环境下的握持可靠性。手柄与金属杆的连接位置是受力关键区,杆身插入柄部后需要足够的锚固长度,避免大扭矩下出现松动或转动。模型在该位置表现出柄口包裹金属杆的结构,有利于工程师理解嵌件注塑或压装连接的边界。
金属杆身承担扭矩传递功能,其直径需要与预期螺钉规格相匹配。杆身过细会导致刚性不足,拧紧时产生弯曲甚至扭转变形;杆身过粗则会增加重量,并使狭小空间内的操作受限。一字批头厚度应小于螺钉槽宽,宽度则应尽量接近槽口有效长度,使接触应力分布更均匀。端头两侧通常带有微倒角,既便于导入螺钉槽,也能减少尖锐边缘对槽口的刮削。若面向频繁使用的工业场景,还可在杆身基础上增加热处理硬度区、表面镀层或发黑处理,以提高耐磨和防锈能力。
在三维建模时,这类产品适合采用回转体加局部切削的方式构建。手柄可通过草图旋转形成主体曲面,再对柄尾、柄颈和过渡圆角进行细化;金属杆以圆柱特征为基础,端部通过拉伸、切除或放样形成一字楔面;批头边缘需要保留合理倒角,避免渲染时出现过于锋利的非真实效果。若模型用于人机工程分析,还应补充手柄中心线与杆身轴线的同轴关系、手掌包络区域以及手指避让空间。若用于维修场景布置,则需要考虑螺丝刀放入工具箱、挂板或工位抽屉时的长度边界。
外形尺寸方面,螺丝刀的总长、柄长、杆长和端头宽度需要形成协调比例。总长决定操作力臂,杆长影响深孔或凹陷螺钉的可达性,柄径影响手掌握持舒适度。对于普通一字螺丝刀,杆身长度通常服务于常见螺钉安装深度,过长会降低端头稳定性,过短则无法进入受限空间。安装边界并不体现在螺丝刀自身固定安装上,而体现在它与螺钉、工件和操作空间的匹配:端头进入螺钉槽后应保持足够啮合深度,杆身周围需要预留手指和视线空间,手柄尾部与手掌之间不应与机箱、板件或相邻零件发生干涉。
在设备维护场景中,螺丝刀不仅是拧紧工具,也是判断紧固件状态的辅助载体。工程师通过手柄反馈可以感知槽口配合是否松动、螺钉是否咬死、扭矩是否接近材料极限。因此,模型在结构表达上应避免把产品做成简单的符号化摆件,而应突出批头、杆身、手柄三段之间的功能衔接。红色手柄与银灰色金属杆形成明显视觉区分,也便于在场景中快速识别工具类型。
从设计思路上看,该模型抓住了手动旋具的核心要素:端头负责啮合,杆身负责传扭,手柄负责施力和防滑。三者之间没有冗余结构,却能通过几何比例体现工程逻辑。对于结构设计从业者,它可以作为工具库中的基础件;对于三维建模学习者,它适合练习旋转、倒角、切除、材质分区和简单渲染;对于设备选型人员,它可以帮助说明装配工位所需的手动工具配置。整体而言,这个螺丝刀模型以简洁的形态呈现了常见五金工具的功能结构,能够满足展示、教学、场景装配和产品概念表达等多方面使用需求。
