便携提手式金属收纳箱体结构设计

　　该箱体结构的建模核心围绕现场工具收纳、工位物料暂存与短途转运需求展开，在做结构拆分时优先考虑了钣金折弯工艺的落地性，没有采用不必要的复杂曲面，所有立壁与顶盖的衔接边都预留了标准折弯止裂口，避免车间实际加工时出现板材撕裂或折弯角度超差的问题。从使用场景来看，这类箱体常出现在设备维保班组、实训教学工位以及小型加工车间的工序流转环节，既可以收纳常用量具、紧固配件，也能放置小型拆装工具，顶盖闭合后可直接通过顶部提手转移，无需额外打包。

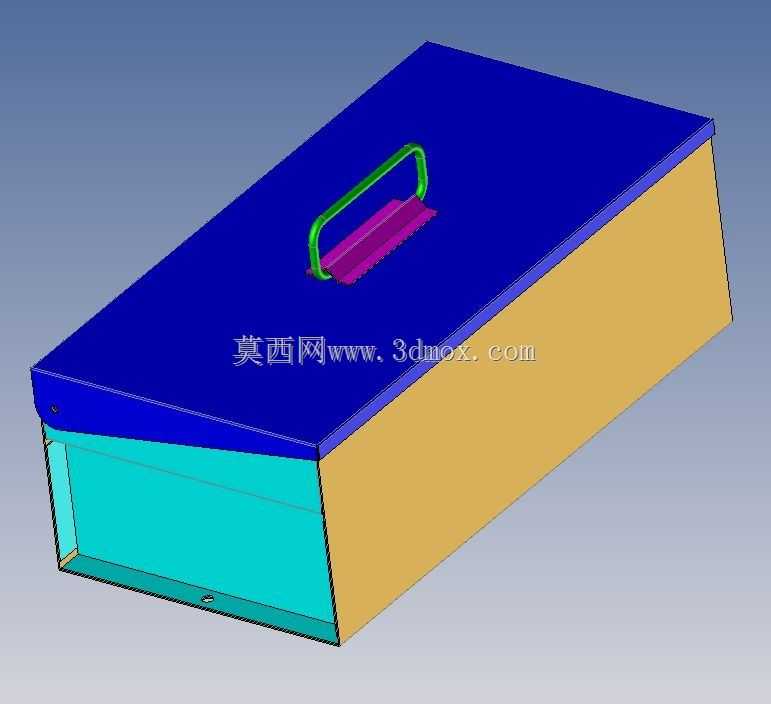

　　箱体主体采用长方体构型，长宽高比例偏向横向延展，内部有效储物空间占比超过八成，没有冗余的内部凸起占用容积。底部四边做了微折边强化处理，既可以提升箱体放置时的稳定性，也能避免薄钣金边缘直接剐蹭工作台面。前侧立面设置了内嵌式抽拉结构，不需要完全掀开顶盖即可取放常用物件，抽拉面板的两侧预留了滑动导向间隙，装配时可根据实际板材公差调整配合松紧度，避免长期使用后出现卡滞。

　　顶盖与箱体后侧采用折边铰接形式，开合路径为单向上翻，开启角度可维持在九十度以上，取放内部大件物品时不会被顶盖遮挡。顶部提手做了弧形过渡处理，握持段宽度适配成年人手掌尺度，提手两端通过折弯固定座与顶盖顶面连接，固定座位置避开了顶盖受力薄弱区，满载提运时受力可均匀分散到顶盖两侧的加强折边上，不会出现顶盖局部凹陷变形。提手下方的顶盖表面设置了条状防滑压型，既可以强化顶盖的抗弯刚度，也能在临时放置小零件时起到防滑限位作用。

　　从安装边界来看，该箱体的所有外轮廓棱边都做了包边或倒角处理，不存在尖锐外凸的毛刺边，放置在常规工作台面上时，底部支撑面为完整的矩形接触区域，对放置平面的平面度要求不高，即使是普通木质工作台或轻型防静电工作台都可稳定放置。建模过程中对各钣金件的壁厚做了统一设定，相邻壁板的拼接处采用重叠咬边的结构形式，既可以减少焊接工作量，也能提升箱体整体的密封性，避免细小螺丝、垫片等小零件从拼接缝隙漏出。

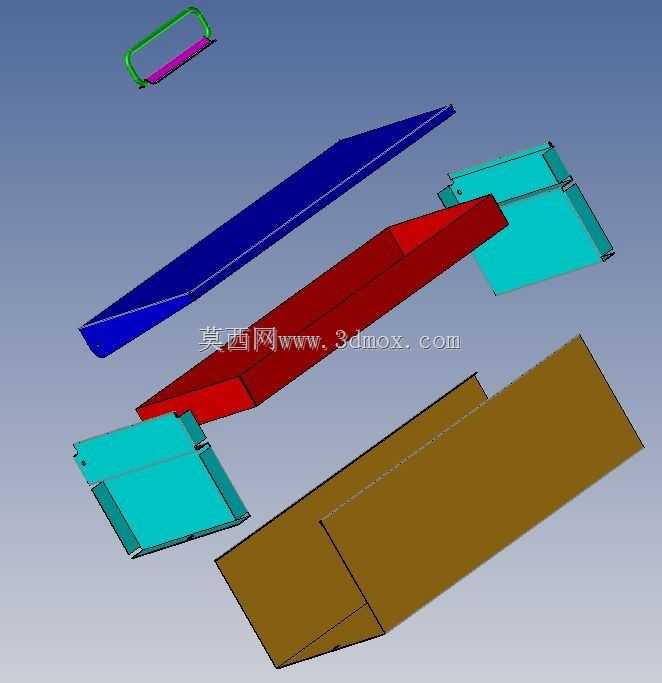

　　在结构强度校核层面，重点考量了提手与顶盖连接位的静载受力，当箱体满载放置时，底部折边可承担全部竖向载荷，立壁仅承受侧向挤压力；提运状态下，载荷通过提手固定座传递至顶盖两侧的纵向加强筋，再传导至箱体左右立壁，整体受力路径连续，不存在明显的应力集中断点。箱体表面的分色建模对应了不同的零部件分区，蓝色顶盖、黄色主立壁与青色前抽拉面板的区分，可在装配指导与工艺拆解时快速识别不同构件，降低车间生产的识图门槛。

　　这类箱体没有设置复杂的锁闭机构，仅依靠顶盖与箱体前侧的搭接边实现闭合限位，适用于非涉密、无高防盗要求的日常储物场景，若后续有安全锁加装需求，可直接在前侧搭接位预留锁孔安装位，不需要改动主体钣金结构。整体设计没有多余的装饰特征，所有造型特征都服务于刚度提升、使用便利或工艺落地，完全以功能性为核心导向，符合工业现场工装储物器具的设计逻辑。
