立式四层咖啡胶囊收纳支撑托架

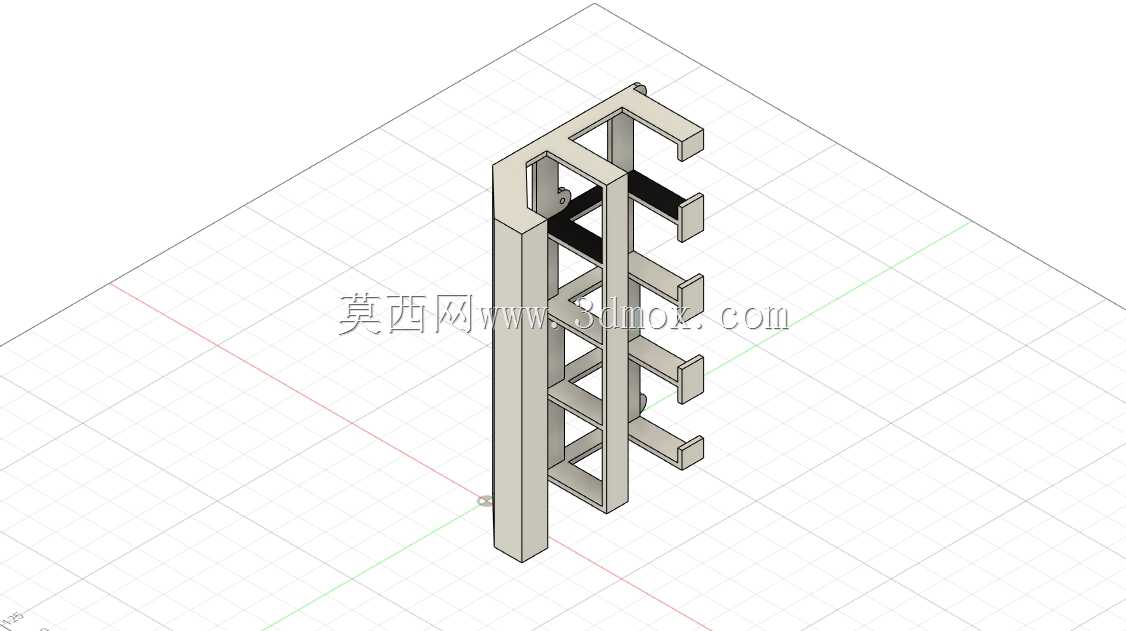

　　该支撑托架采用立式单侧悬挑结构，主体由一根竖向主立柱和四层水平承托臂组成，整体占用横向台面空间较小，适合布置在咖啡机旁、橱柜侧边或吧台操作区的窄缝位置。竖向立柱作为主要受力构件，承担各层胶囊重量并抵抗悬挑产生的弯矩，截面采用带空腔的矩形框形式，在保证抗弯刚度的同时减少材料用量；立柱顶部设置挂接孔位，可通过螺钉固定于墙面或柜体侧板，也可直接放置于台面使用，安装边界灵活。四层承托臂沿立柱高度方向等距排布，每层均由上下平行的两根托条构成限位槽，胶囊可横向插入槽内，托条端部设置向上的折边，防止胶囊向外滑脱；相邻层间距根据胶囊直径设定，取放时手指可伸入层间间隙，操作空间充足。承托臂与立柱连接处设置三角加强筋，分散悬臂根部的应力集中，

　　避免长期承重后连接处开裂或下挠。整体框架采用等壁厚板材弯折成型，棱角处做圆角过渡，无尖锐毛刺；黑色嵌条嵌入主立柱与承托臂之间的空隙，既起到装饰区分作用，也可在装配时作为定位基准，保证各层托臂的平行度和间距一致性。托架单侧开放的取放面朝向操作人员，四层容量可同时收纳四枚vertuo规格胶囊，也兼容nespresso系列胶囊的放置需求，胶囊标签朝外便于快速识别口味。结构建模时需重点校核立柱根部的固定强度、每层托臂的端部挠度以及连接筋处的应力分布；若用于墙面安装，需根据墙面材质选择合适的螺钉规格，确保固定点承载能力满足满载工况。该托架结构简洁、零件数量少，适合采用板材激光切割后折弯焊接或3D打印一体成型，成型后表面可做哑光处理，与厨房、办公茶水间的常见装修风格协调。
