六针间距一毫米FPC连接器结构

　　该模型呈现的是一种用于柔性扁平线路连接的表面贴装式接插件，常见于空间紧凑、需要反复开合或维护的电子设备内部。其核心作用是在柔性印制线路与刚性主板之间建立可靠的电气通路，同时通过机械锁止结构约束排线位置，降低装配后因振动、拉扯或热胀冷缩导致的接触不良风险。

　　从实际使用场景看，这类六针、针距约一毫米的连接器多用于传感器信号引出、小尺寸显示模组、按键板、触控板、摄像头小板、电池采样线以及便携设备内部的低引脚数互联。由于FPC本身轻薄可弯折，它能够在壳体曲面、堆叠板卡和狭窄走线槽之间完成三维布线，相比传统线束更节省高度空间，也有利于自动化贴片生产。

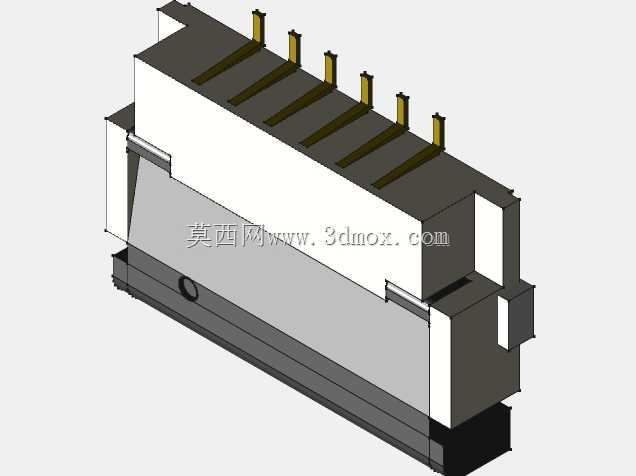

　　模型中可以看到绝缘本体、接触端子、锁止压盖以及两侧定位结构之间的配合关系。绝缘主体承担端子固定、排线导向和绝缘隔离作用；上部压盖在闭合后压接在柔性排线补强区域，使排线金手指与端子触点形成稳定接触；端子沿长度方向排列，末端向外伸出形成焊脚，用于回流焊接到PCB焊盘。六枚端子按等间距布置，适合传输少量电源、地和低速信号，并不针对高速差分对做专门优化。

　　设计这类连接件时，首先要确定的是接触可靠性与装配便利性的平衡。针距越小，对塑胶件壁厚、端子间距和焊盘布局的要求越高；一毫米级间距虽然仍属于较易加工和返修的范围，但在布局时仍需控制焊盘宽度、阻焊定义和相邻焊点桥连风险。端子接触区需要有适当弹性，既能在压盖闭合后咬住FPC金手指，又不能因长期应力过大而刺穿镀层或使基材产生明显压痕。

　　外形边界方面，该连接器呈低矮长条状，长度由引脚数和节距共同决定，宽度则受锁盖开启方向、端子弯折半径和焊脚外伸尺寸影响。高度方向需要同时考虑塑胶本体、闭合后的压盖以及FPC插入后的叠加尺寸。若设备内部有上盖、电池或屏蔽罩贴近，应在三维布局中预留锁盖完全翻开的操作空间，否则量产装配时会出现无法开盖、排线插入不到位或返修困难的问题。

　　安装边界主要落在PCB表面。焊盘通常按端子节距对应排列，两端可设置定位或加固焊盘，以提高元件在分板、插拔和温变循环后的附着强度。模型两侧的台阶和凸块可用于视觉识别、吸嘴取放定位或防误插设计。布线时应避免在连接器正下方走关键信号线，焊盘附近也不宜布置过高元件，以免影响烙铁返修或热风回流时的温度均匀性。

　　从结构工程师角度看，建模时需要重点表达的不只是外观，而是装配关系：FPC插入深度、锁盖旋转轨迹、端子与金手指的接触位置、焊脚与PCB的贴合面，以及连接器外缘与周边器件的干涉边界。若这些关系表达准确，该模型既可用于整机堆叠检查，也可作为PCB封装校核、线束走向确认和装配工装设计的参考。

　　在选型层面，六针配置适合引脚需求明确的小型功能模块，一毫米节距则在密度和工艺良率之间取得折中。对于需要经常拆卸的维护点，应关注锁盖寿命和端子保持力；对于固定后不再拆装的部位，则可优先考虑更小的整体高度和更简单的拾取外形。理解这些边界，比单纯复制一个三维外形更能决定产品在量产阶段的稳定性。
