三杆式螺钉接线端子选项卡结构设计

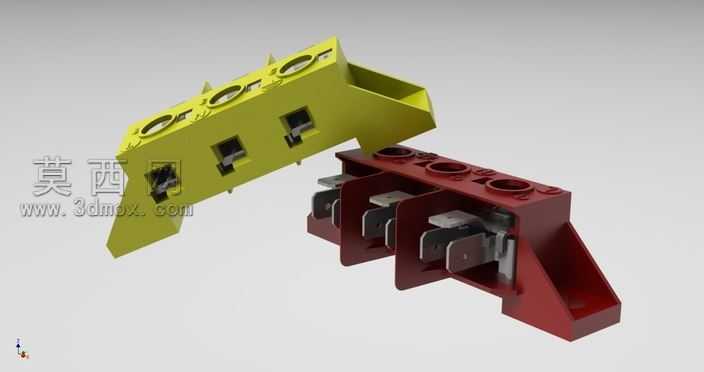

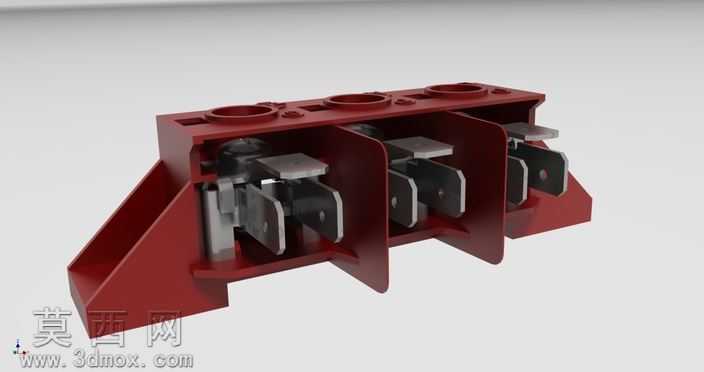

本作品为三杆式螺钉接线端子选项卡的三维参数化建模成果，建模过程严格遵循电气连接件的行业通用设计规范，完整还原了产品的装配逻辑与功能结构。建模阶段采用自顶向下的设计思路，先完成整体装配骨架的搭建，再拆分各个零部件进行独立建模，确保各部件之间的装配公差符合实际生产要求，整体装配间隙控制在合理范围内，避免出现干涉问题。模型分为绝缘基座与内部导电组件两大模块，绝缘基座采用工程塑料材质设计，建模时还原了基座上的螺钉安装孔、导线接入槽、定位卡扣等细节结构，基座的加强筋结构也按照力学性能要求做了等比例还原，保证结构强度的同时兼顾轻量化设计。内部导电组件包含导电片、压线螺钉、锁紧弹片等零件，每个零件的倒角、螺纹、接触面纹理都做了精细化处理，导电接触部位的平面度在建模时做了专门优化，确保实际使用时的导电稳定性。渲染阶段针对不同部件赋予了差异化材质，绝缘基座部分分别赋予黄色与红色的哑光工程塑料材质，还原了常用端子排的配色区分逻辑，表面添加了细微的磨砂纹理，模拟真实注塑件的表面质感；内部金属导电部件赋予亮面金属材质，压线螺钉做了镀锌金属的质感处理，金属边缘添加了细微的倒角反光效果，提升模型的真实感。场景布光采用多光源组合方案，主光源从斜上方45度照射，突出模型的整体轮廓与结构层次，辅助光源补充暗部细节，避免出现死黑区域，背景采用浅灰色渐变背景，让模型主体更加突出。结构设计上充分考虑了接线端子的实际使用场景，三个接线位独立分隔，避免不同线路之间出现短路风险，选项卡的卡扣结构可以实现多组端子的快速拼接扩展，适配不同数量的接线需求，螺钉压线结构可以适配不同线径的导线，锁紧后可以提供足够的压紧力，避免导线松脱。整个模型的所有参数都可以根据实际使用需求进行调整，可直接用于产品设计验证、装配模拟、生产工艺参考等场景，也可用于电气设计方案的展示演示。
