九毫米圆头弹头结构造型设计

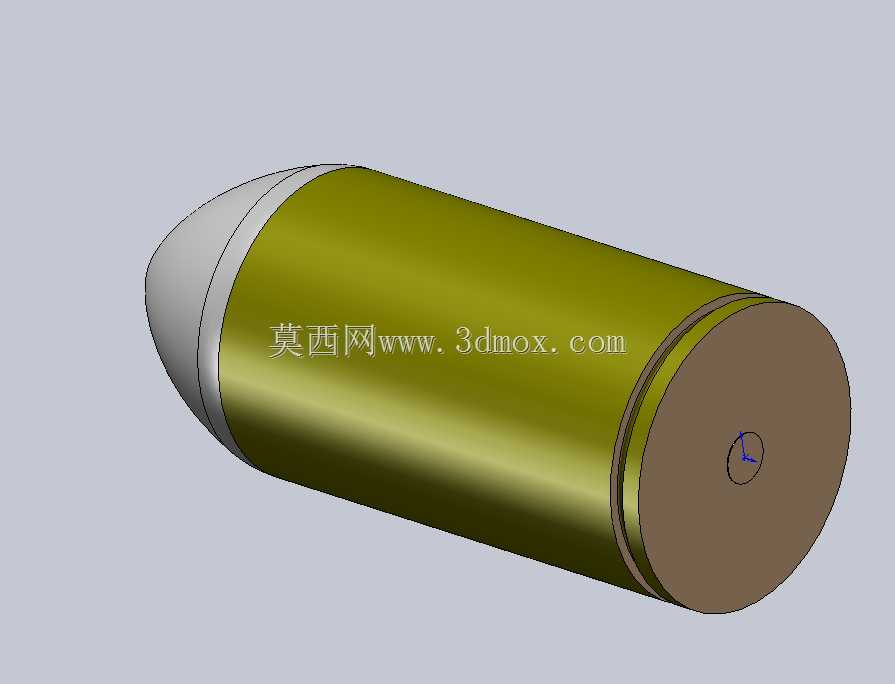

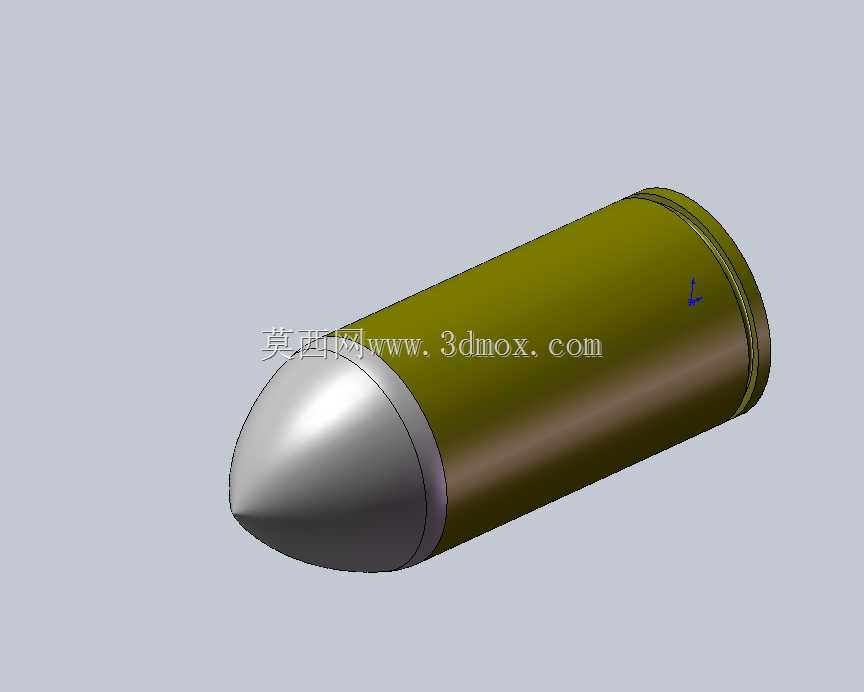

　　该模型呈现的是九毫米口径圆头弹头的实体结构，整体由弧形被甲头部与圆柱弹身两段回转体构成，头部采用连续光滑的圆弧曲面过渡，弹身保持等径直壁形态，尾部为平整收口端面，无多余凸起或凹槽，完全围绕轴对称回转特征完成建模。从实际弹道应用角度看，圆头构型在亚音速段具备较好的气动稳定性，曲面头部可降低飞行过程中的空气阻力增量，直壁弹身则能在膛内运动时与坡膛、线膛段形成稳定贴合，保证闭气效果与初始导向精度。建模过程中优先以旋转特征作为主体生成方式，先绘制过轴线的半剖面轮廓，再绕中心轴回转得到整体实体，这种方式能最大程度保证各截面的同轴度，避免多特征拼接带来的曲面误差。头部圆弧与圆柱段的衔接位置做了相切约束处理，不存在折角或曲率突变，

　　既符合真实弹头的加工成型逻辑，也能在后续做渲染、有限元分析时获得连续的曲面支撑。尺寸边界上，弹身直径严格控制在九毫米对应公差区间内，整体长度与直径的比例参考常规手枪弹弹头的取值范围，头部弧长约占总长的三分之一，圆柱段长度足以覆盖膛线导向所需的接触长度，尾部端面与轴线保持垂直，可在装配时与弹壳口部端面形成平整贴合。这类结构在军工产品设计中属于基础弹药零件，其外形精度直接影响内弹道的装弹可靠性、击发时的定位准确性以及外弹道的飞行一致性。在结构设计阶段，需要重点考量头部曲面的弧度取值，弧度过尖会提升侵彻能力但可能影响供弹过程中的爬升可靠性，弧度过钝则会增大飞行阻力、降低有效射程；直壁段的直径公差需与枪管阴线内径匹配，过盈量过大将提升膛压、

　　加剧枪管磨损，间隙过大则会造成火药燃气泄漏、弹头初速离散度升高。模型的曲面连续性处理也对应实际加工中的旋压成型工艺，真实弹头被甲通常采用铜合金或覆铜钢材料，通过多道次冷旋压将金属板材拉伸包裹内部铅芯，最终形成光滑的外表面，建模时保持曲面无尖角、无突变，也能为后续的工艺仿真提供准确的几何基础。从装配关系来看，弹头尾部圆柱段会压入弹壳口部，压入深度、弹壳口部的抱紧力都需要与弹头直径、表面粗糙度匹配，模型中尾部的平直段长度也预留了对应的压装余量，可用于模拟压装过程中的过盈配合分析。对于三维建模从业者而言，这类回转体零件看似结构简单，实则对轮廓约束、同轴度控制、曲面衔接精度有较高要求，任何一点剖面线的曲率波动，

　　在回转后都会被放大为整个圆周上的外形误差，进而影响后续的弹道仿真或装配模拟结果。在实际教学或结构练习中，该模型也可作为回转类零件建模、曲面质量检查、工程图生成的典型案例，通过标注各段直径、圆弧半径、总长、端面跳动等参数，完整呈现军工小零件从外形构思到参数化建模的全流程思路。
