六角头螺栓配螺母紧固件三维结构

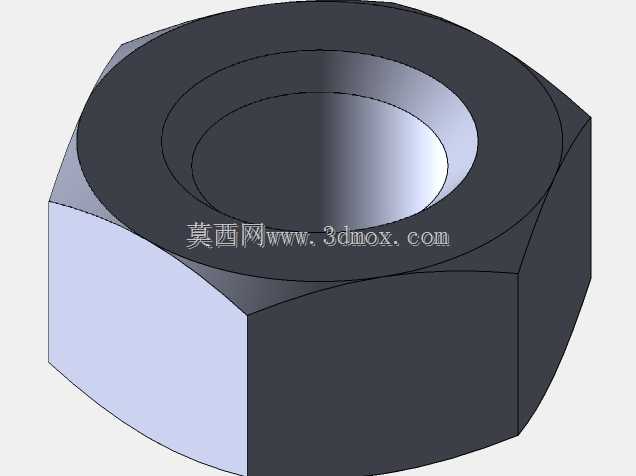

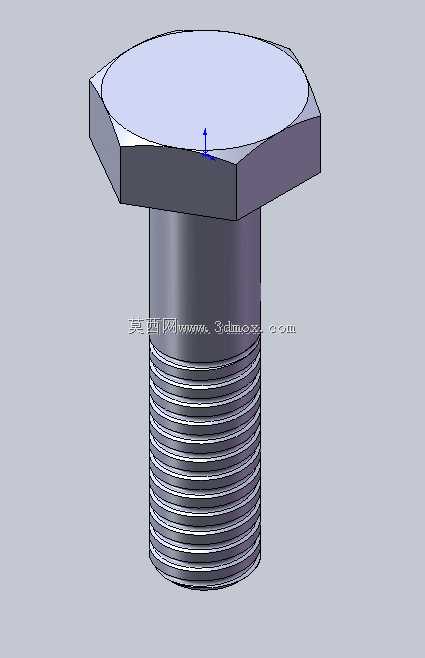

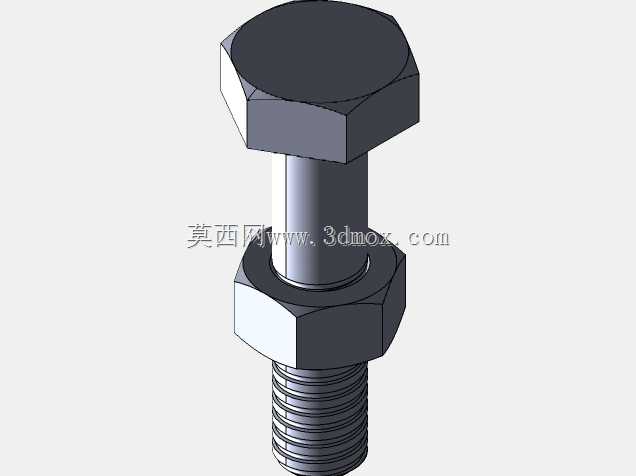

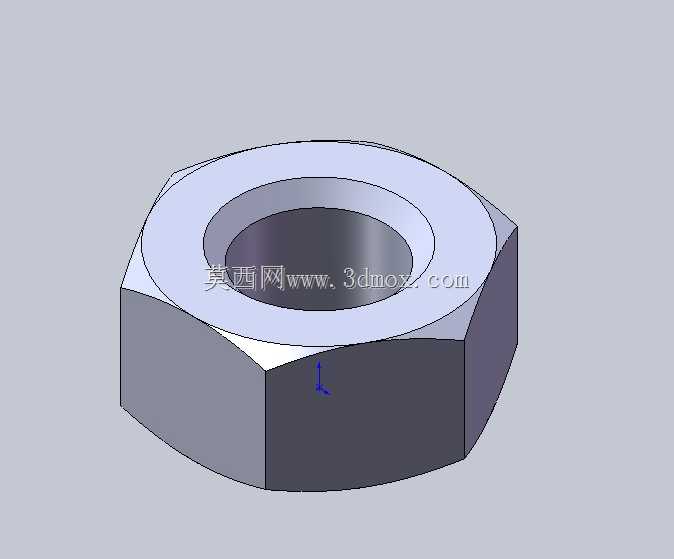

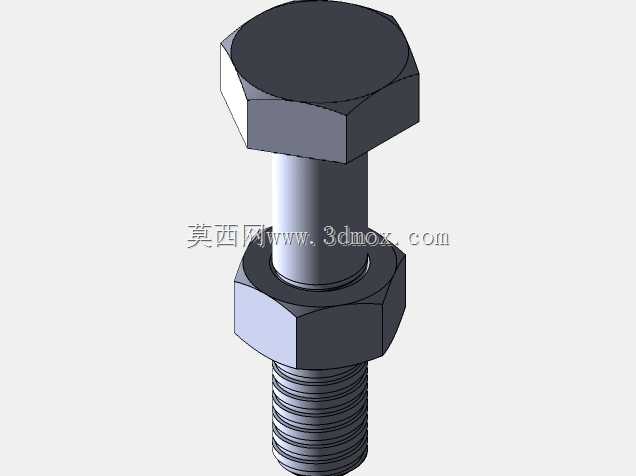

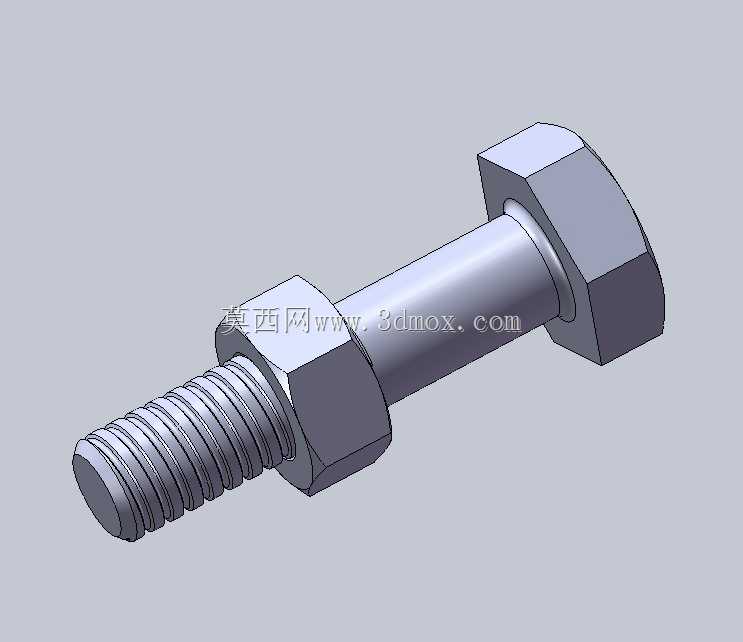

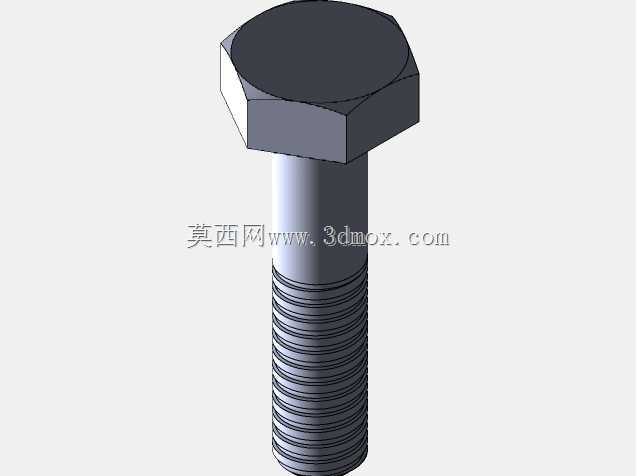

在各类机械装配场景中，螺纹紧固件是应用最广泛的基础连接元件，这套六角头螺栓配螺母的结构，覆盖了从普通机架拼装、钣金件固定到轻载传动部件锁紧的多数常规连接需求。设计时优先遵循通用紧固件的装配逻辑，螺栓头部采用标准外六角构型，可适配常规开口扳手、套筒、活动扳手等通用工装，拧紧作业时受力面均匀，不会因为扭矩传递偏差造成头部棱角磨损，日常拆装维护的适配性极强。杆部做了分段设计，靠近头部的光杆段直径与螺纹大径保持合理公差配合，装配时光杆段可穿入被连接件的预制通孔，起到径向定位作用，避免连接副出现横向窜动；末端的螺纹段采用标准三角牙型，牙距匹配常规粗牙螺纹规格，和六角螺母旋合时能形成足够的轴向锁紧力，螺纹收尾处做了合理的退刀结构，避免螺母旋到底时出现卡滞、螺纹乱牙的问题。配套的六角螺母厚度与螺栓规格匹配，端面做了平整加工，和被连接件表面贴合时接触面积充足，锁紧后压强分布均匀，不会因为局部应力过大压伤较软的被连接件表面，比如铝合金钣金、工程塑料件的装配场景下，也能保持稳定的压紧效果。实际选型时需要注意安装边界，螺栓光杆段的长度要略大于被连接件的总叠厚，预留出螺母旋合的足够行程，同时要避免螺栓过长导致螺纹末端突出螺母过多，挤占周边部件的安装空间；穿装孔的直径要比光杆段大0.2-0.5mm，既方便装配时的对位调整，也不会因为间隙过大造成连接副偏心受力。这套结构在做三维建模时，螺纹部分做了符合工程可视化需求的细节还原，既可以直接用于装配体的干涉检查，验证连接位置的空间余量，也能导出工程图用于装配指导，日常做设备方案设计时，直接调用这类标准紧固件模型，能大幅减少重复建模的工作量，提升整体设计效率。在振动工况下使用时，还可以搭配平垫圈、弹簧垫圈使用，模型的结构尺寸预留了垫圈的安装空间，不需要额外调整螺栓长度就能适配防松附件的装配，完全符合常规机械设计的选型习惯。
