塑胶卡扣式夹持固定夹结构设计

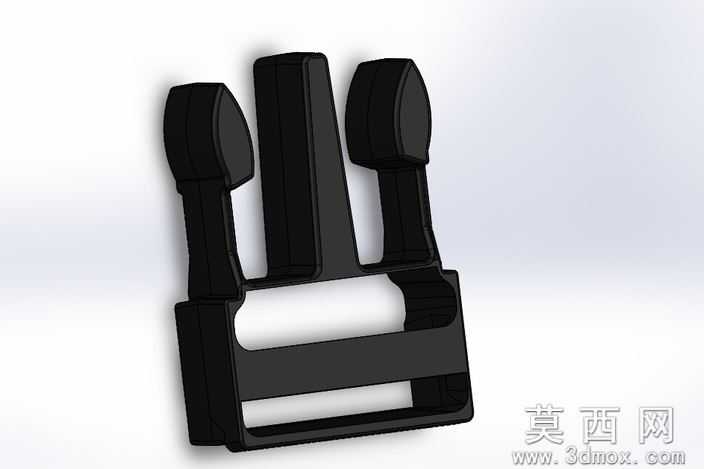

本作品为一体式塑胶夹持固定夹，采用三维参数化建模方式完成全结构设计，建模过程中优先保证零件的可注塑成型工艺性，所有结构均遵循注塑件设计规范，避免出现壁厚不均、尖角、倒扣无法脱模等工艺问题。整体结构采用一体化成型设计，底部为带横向镂空的卡扣基座，可快速卡入对应宽度的安装轨或板件边缘，基座上方设置三个竖向支撑臂，两侧臂顶端为圆弧过渡的夹持端头，中间臂为平直加强支撑结构，三个臂体与底部基座通过圆弧过渡连接，有效降低注塑冷却过程中的应力集中问题。材质设定为常用改性PP塑胶，表面做哑光磨砂质感处理，渲染阶段采用柔和的漫反射光照环境，清晰呈现零件的轮廓结构与壁厚分布，所有圆角、拔模斜度均按照注塑模具的加工要求设置，侧壁统一设置1.5度的拔模角度，保证后续开模后可顺利脱模。设计思路围绕快速装夹、免工具安装的使用需求展开，底部卡扣结构设置微量过盈量，安装后可提供足够的卡紧力避免松脱，上方三个支撑臂可根据使用场景适配不同的被夹持物件，两侧臂具备一定的弹性形变空间，可在一定范围内适配不同厚度的被夹件，同时臂体根部做加厚处理，避免反复弯折出现断裂问题。建模过程中对所有配合尺寸做公差预留，卡扣基座的内槽尺寸按照常用安装板的厚度范围做适配设计，整体结构无多余冗余特征，在保证结构强度的前提下尽可能减少材料用量，降低注塑生产的原料成本。渲染输出时采用纯白背景搭配软阴影，直观展示零件的整体外观与结构细节，所有特征均可直接导出用于注塑模具的结构设计，无需二次修改调整。
