塑料注塑成型分流道及卡扣结构模具

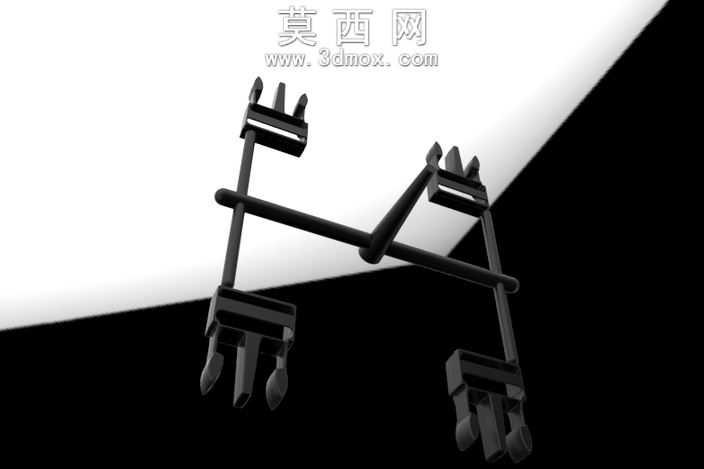

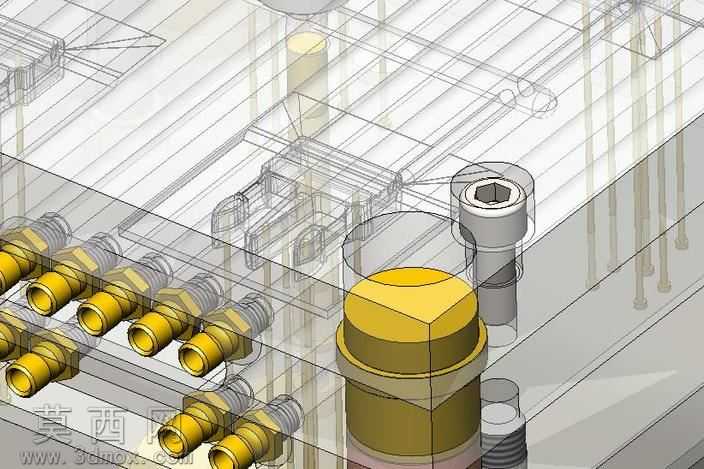

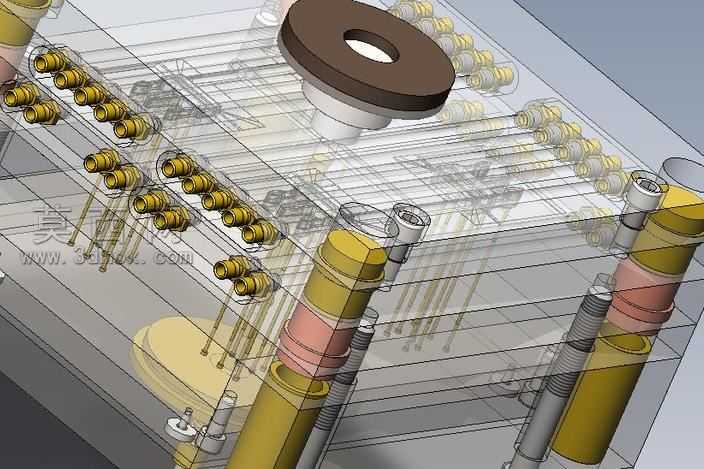

本套模具结构采用三维参数化建模方式完成整体设计，建模过程中严格遵循注塑模具的设计规范，针对小型塑料卡扣类零件的批量成型需求，对浇注系统、成型型腔、流道布局进行了精细化的参数设定。从模型结构来看，整体采用一模四腔的平衡式流道布局，主流道垂直设置于分流道中心位置，分流道采用圆形截面设计，能够最大程度降低塑料熔体在充模过程中的压力损失与温度损耗，保证四个型腔能够在近乎一致的压力与温度条件下完成充模，有效避免不同型腔成型的零件出现尺寸偏差、填充不足、飞边等成型缺陷。每个型腔对应成型的塑料卡扣零件，结构上包含了卡接爪、定位卡槽、连接基座等典型的塑料卡扣特征，建模过程中针对卡扣的薄壁卡爪部位做了脱模斜度的参数化设定，斜度取值控制在合理区间，既能够保证零件成型后可以顺利从型腔中脱出，不会出现卡爪拉伤、断裂的问题，也不会因为斜度过大导致卡扣的配合尺寸超差，影响后续的装配卡接性能。在材质与渲染表现上，模型针对模具的成型零件部分赋予了合金模具钢的材质属性，通过调整材质的粗糙度、反光度参数，还原了模具钢经过精加工后的金属质感，流道与成型零件的边缘做了倒角处理，避免实际加工过程中出现应力集中的问题，同时也减少了熔体流动过程中的阻力。设计过程中充分考虑了小型注塑件的生产效率需求，平衡式流道的布局可以缩短整体的充模周期，四个型腔同步成型能够大幅提升单批次的零件产量，卡扣的成型尺寸经过参数化校验，所有配合尺寸的公差都控制在注塑成型的合理公差范围内，能够满足普通民用塑料产品的卡扣装配使用要求。模型的结构设计还兼顾了后续的模具加工便利性，所有成型面都采用了便于数控铣削加工的曲面结构，没有出现加工死角，能够有效降低后续的模具加工成本与加工周期，同时流道的凝料可以通过后续的粉碎工艺重新回收利用，减少生产过程中的原料损耗。
