加勒比海盗复古八角罗盘精细结构

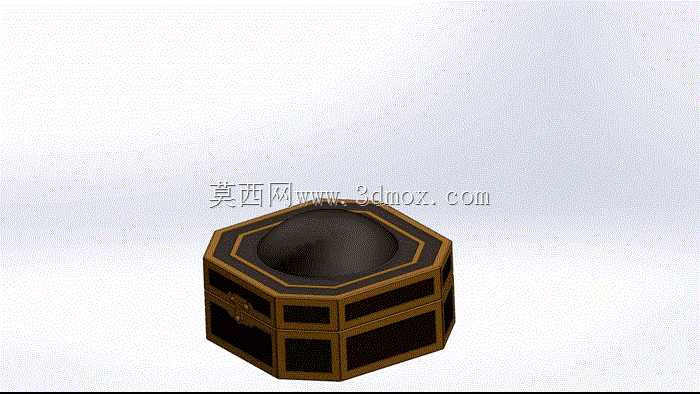

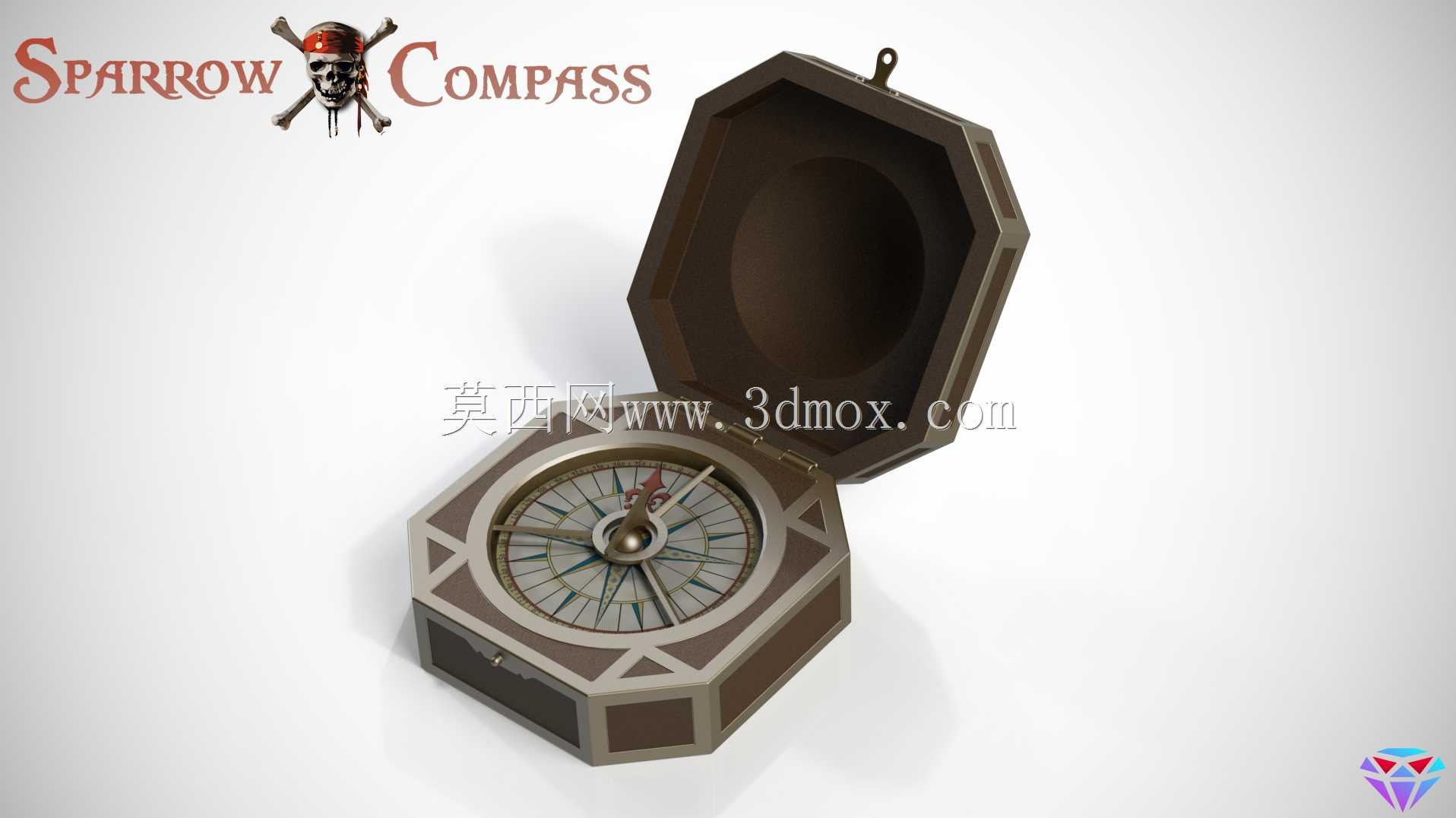

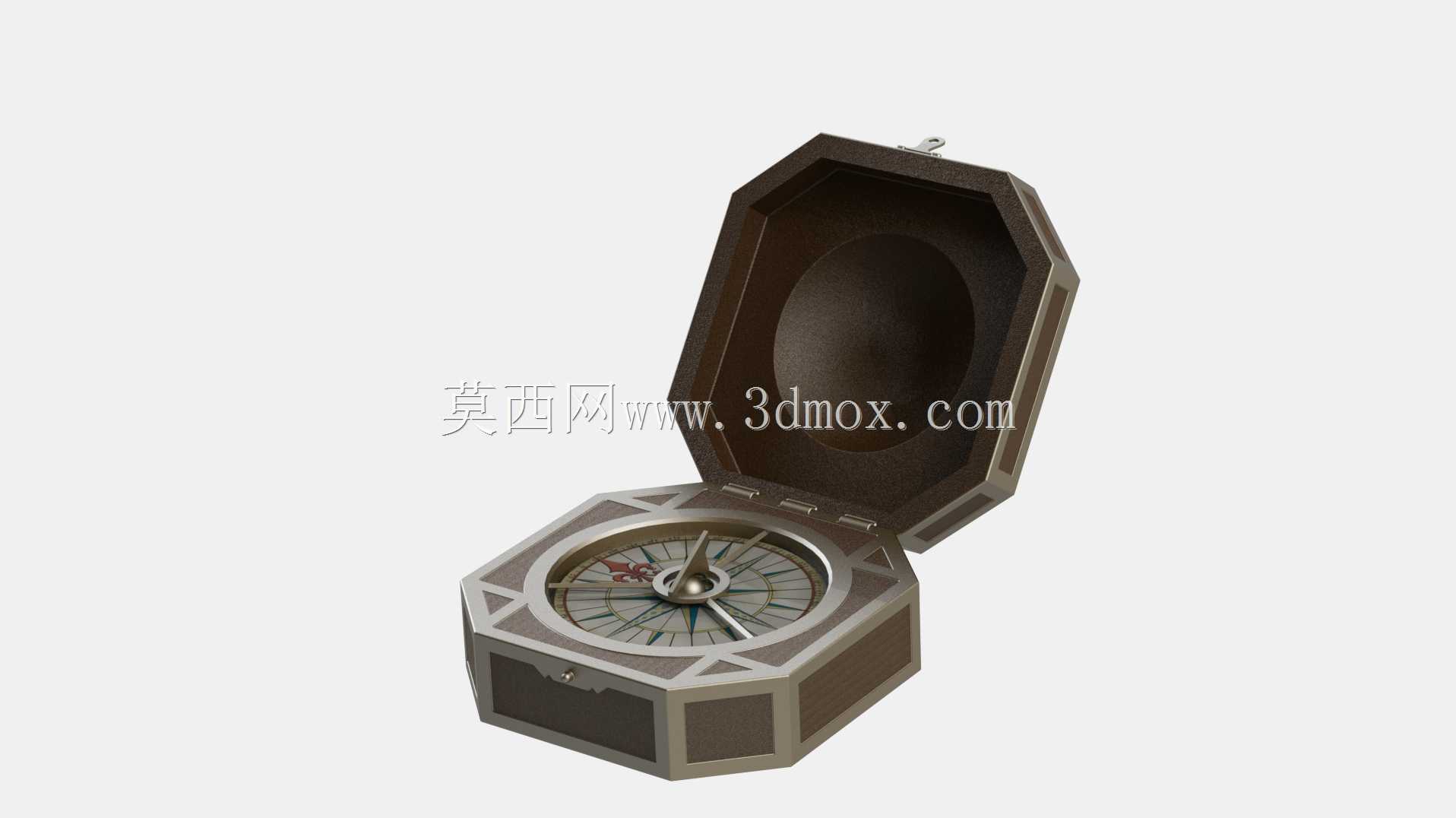

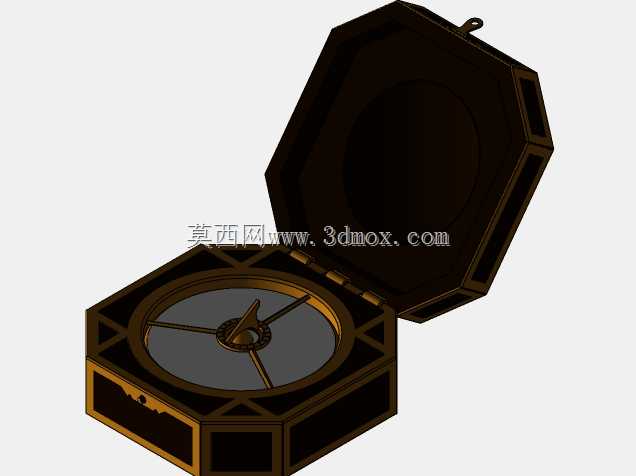

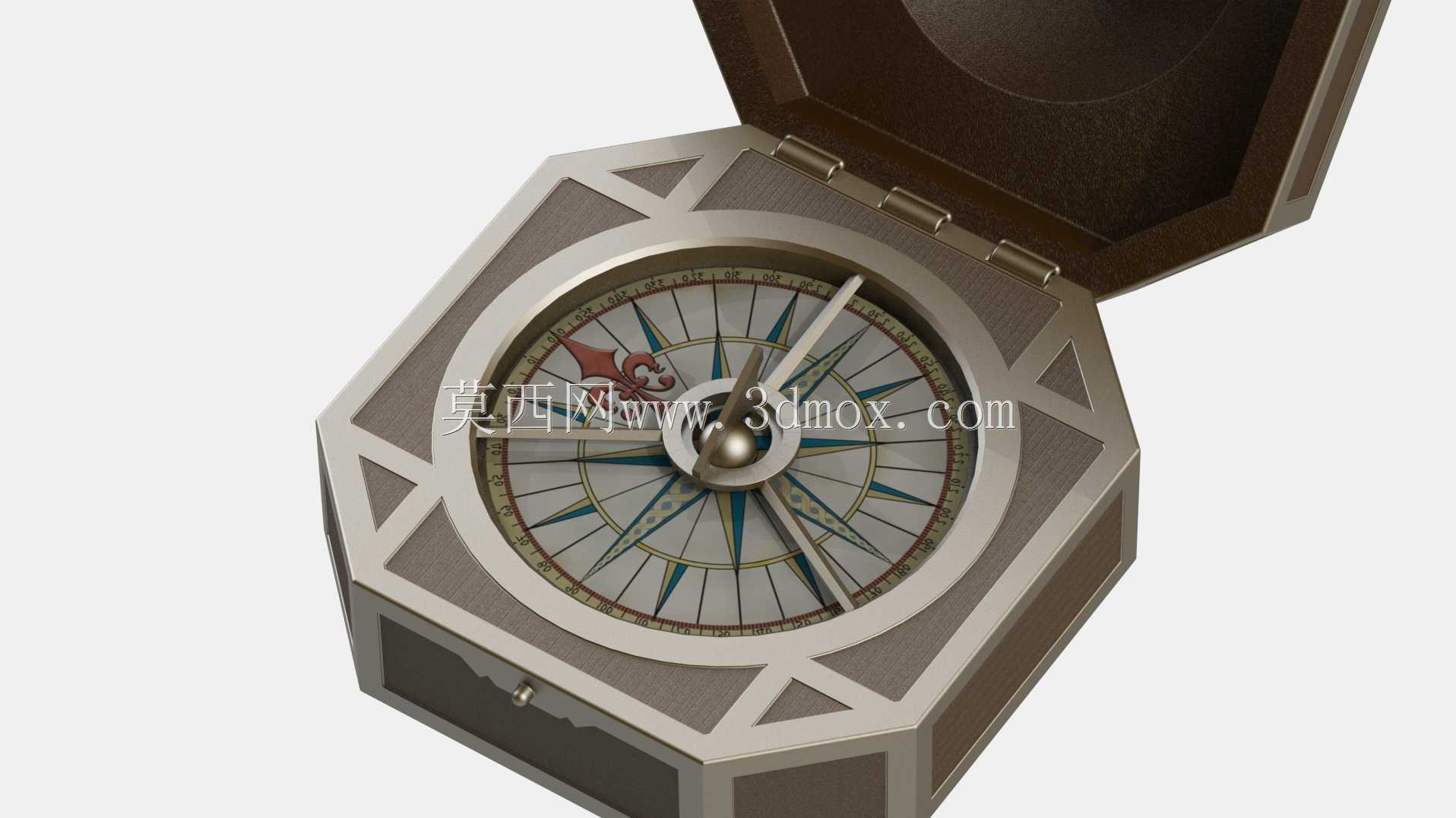

　　罗盘本体采用八边形外框，区别于常见圆形指北针，能够在手持或放置于桌面时提供更稳定的支撑面。盒盖通过后侧细小铰链与底座连接，开启后可形成约一百度的仰角，既保护内部表盘，又能在收纳时避免玻璃镜面直接受压。底座内部设置阶梯形沉台，用于承托罗盘机芯，外圈留有均匀间隙，可容纳密封圈或绒布衬垫，以降低海上潮湿环境对磁针组件的影响。表盘中心为尖顶轴座，磁针以薄壁轻质结构平衡在轴尖上，转动阻力小，能够在轻微晃动后快速回正。盘面刻度采用放射状布置，主方位与细分角度线围绕中心均匀展开，读数时视线需垂直于盘面，以减少视差。外圈装饰性三角纹样并非单纯外观元素，其凸起边界可在视觉上强化八边形轮廓，同时在手持时增加手指与金属壳体之间的摩擦。盒盖内侧为内凹弧面，

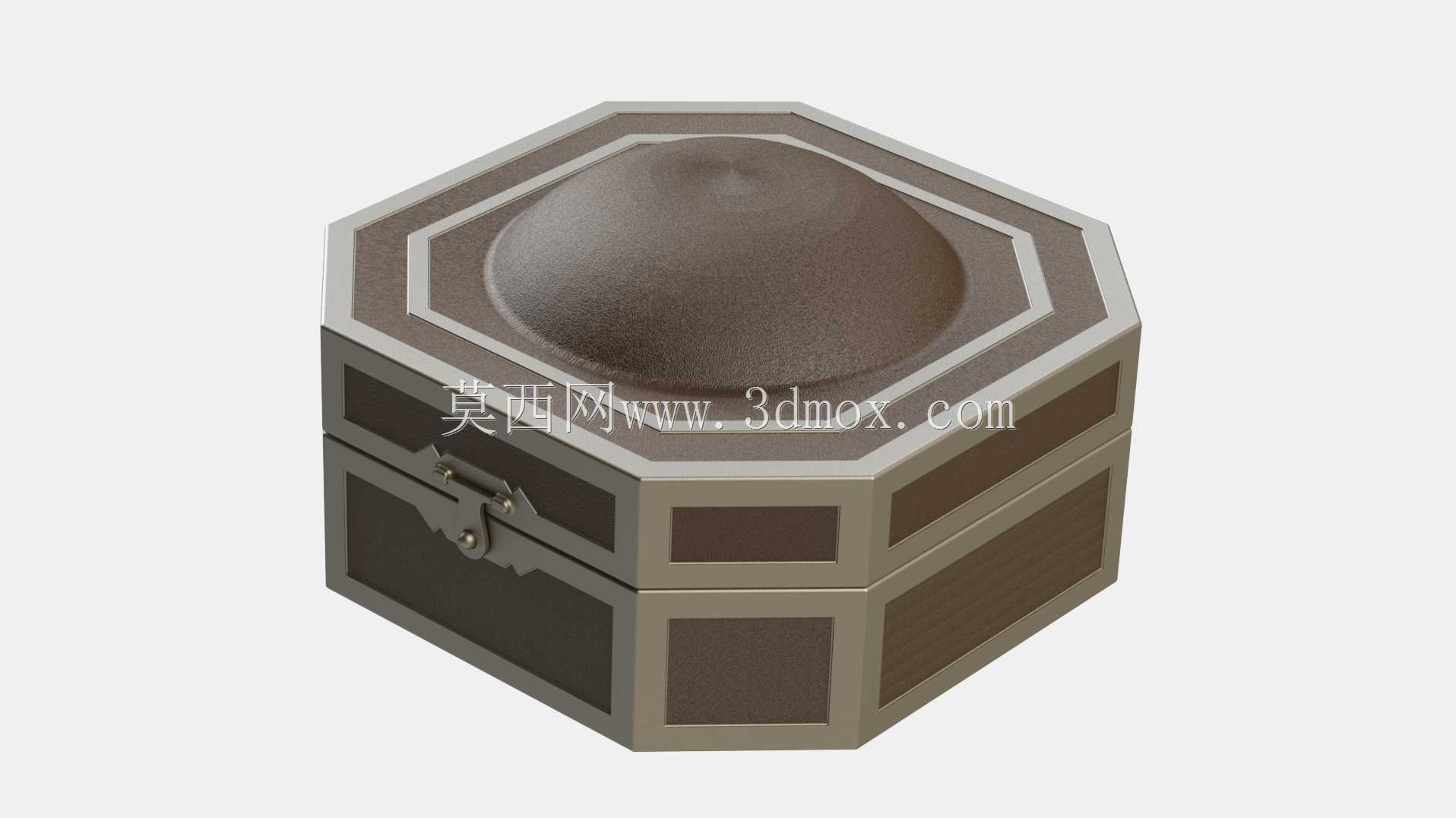

　　闭合后与表盘上方保留安全距离，避免磁针或玻璃被顶压。顶部设有小型挂耳，可穿入挂绳，便于在船舱、道具陈列或主题展陈中悬挂展示。从结构设计角度看，该模型重点处理了盒体壁厚均匀性、铰链转动空间、盖体闭合限位以及表盘与底座的同轴关系。八边形侧壁在转折处采用小倒角过渡，可减少应力集中，也便于后续进行喷涂、做旧或金属质感处理。底座底面建议保持平整，若用于实际摆件，可在四角增加浅槽以粘贴防滑垫；若用于影视道具，则可在底部预留配重腔，通过增加重量提升手持真实感。磁针组件需要独立建模，包括轴帽、平衡杆、指向端和配重端，各部分质量中心应尽量靠近转轴，以保证转动灵敏而不产生明显偏摆。表盘刻度片可作为薄片零件嵌入底座沉台，边缘与内壁采用小间隙配合，

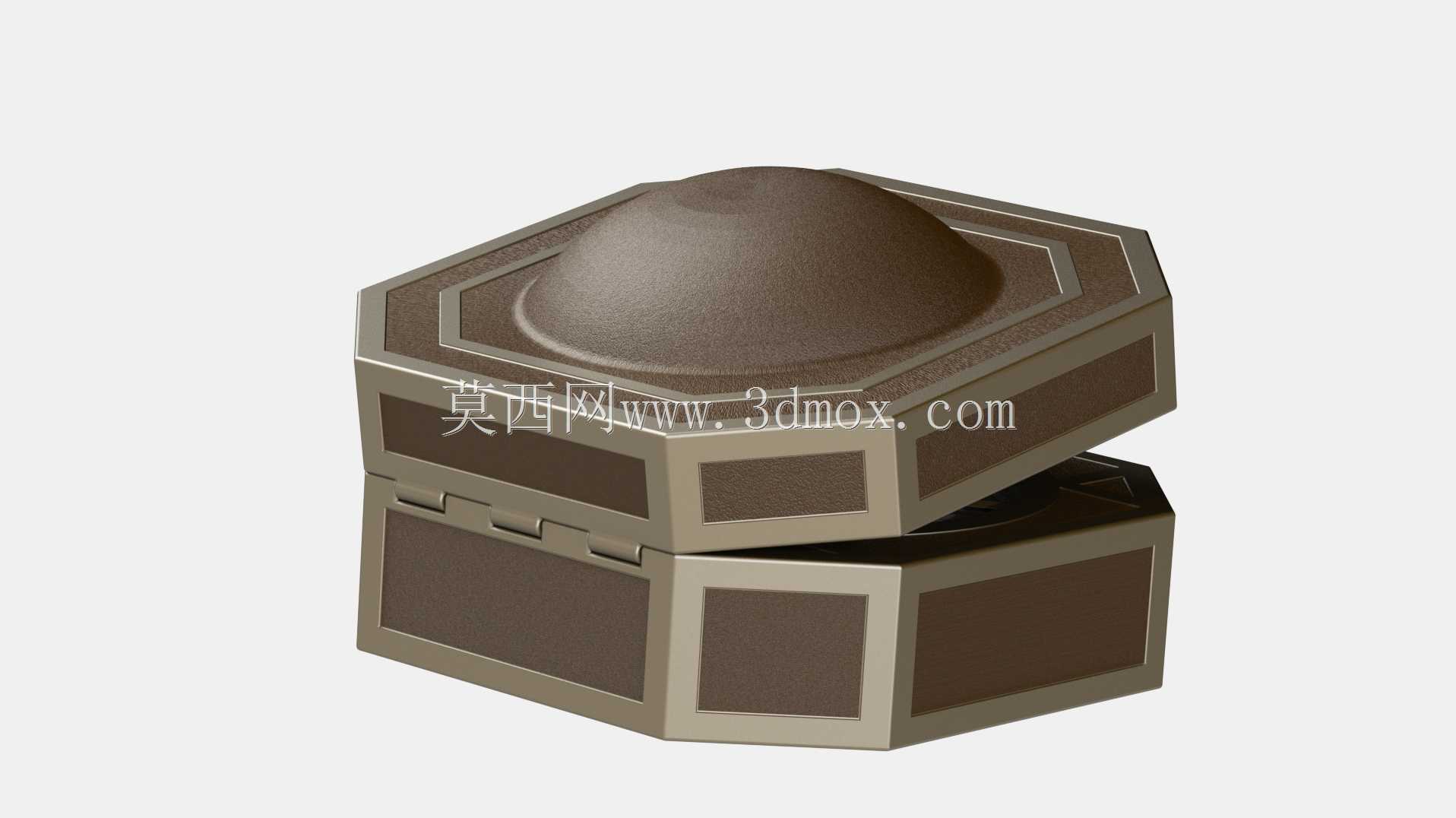

　　既方便装配，也能在需要时替换不同风格的盘面。盒盖与底座之间的接触面应设置一圈止口，使闭合位置唯一，避免横向错位。铰链处需保证销钉与孔的同轴度，开合过程中不应与八边形棱边发生干涉。挂耳位于盒盖后侧上方，其孔位方向与开合轴线平行，穿绳后悬挂时盒体自然下垂，开启状态也能保持稳定。该类罗盘在主题乐园布景、海盗题材陈列、航海文化展示和收藏品设计中具有明确用途。作为道具，它需要兼顾视觉识别度与结构可靠性，频繁开合时铰链不能松旷，盒体边缘不能出现明显披锋。作为桌面摆件，其整体比例需适合单手掌握，八边形底座在木质或皮质表面上不易滚动。建模时可将外观复古纹理与内部机芯分开处理：外壳强调磨损边角、深色做旧和金属包边；表盘强调细密刻度、

　　复古字形和中心宝石轴座的质感。尺寸边界上，外径控制在手掌可握持范围内，盒盖开启后的高度不应超过底座宽度的两倍，以保证放置稳定。闭合状态下，挂耳突出量较小，便于收纳进抽屉或道具箱。内部罗盘机芯直径约占底座内腔的三分之二，剩余环形空间用于装饰边框和密封结构。这样的布局既保留了传统罗盘的识别特征，也让八边形盒体拥有足够的结构厚度。对于三维建模人员而言，该案例适合练习多实体装配、薄壁壳体、铰链运动、刻度阵列和复古曲面细节。对于结构选型人员而言，它提供了一种将功能性指向装置与收藏型外壳结合的设计思路：外部盒体负责防护、握持和展示，内部机芯负责灵敏指向，二者通过沉台、止口和铰链形成完整系统。
