双向伸出式测力压杆结构设计

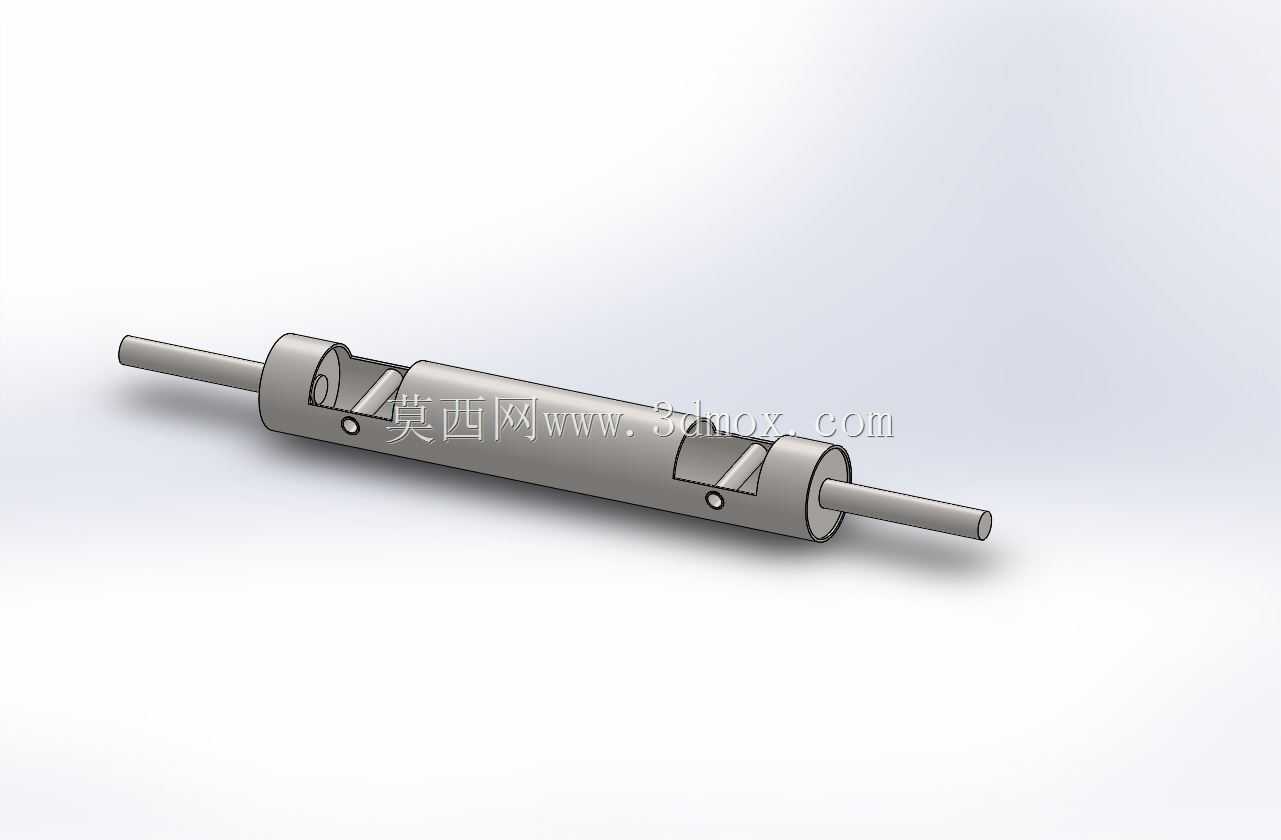

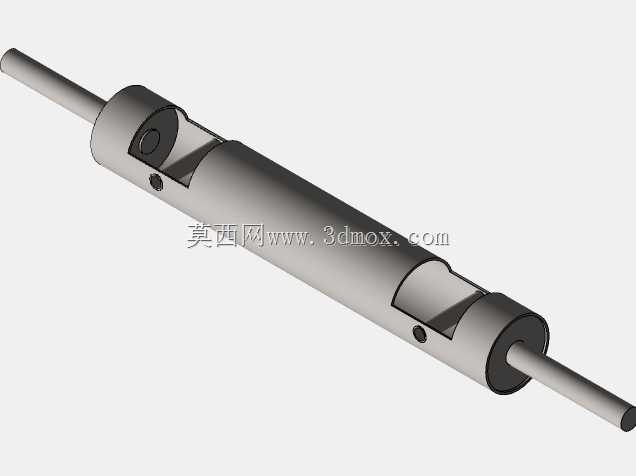

　　在力值检测与加载试验场景里，这类双向伸出的压杆常作为力传递链路里的中间构件，把外部施加的轴向载荷稳定传递到内部敏感元件上，避免偏载、侧向力直接作用于感应区域。它的整体形态为同轴圆柱主体，两端各伸出一段直径更小的导向杆，主体中段开设两处对称的窗口与定位孔，既用于观察内部装配状态，也可通过销钉完成内部组件的周向与轴向限位。从结构布局来看，两端细杆承担导向与对中作用，在装入配套基座或导向套后，可约束压杆的径向窜动，保证加载过程中作用力始终沿轴线方向传递，降低因不同轴带来的测量误差或卡滞风险。主体外圆作为主要的承载与配合面，其直径大于两端杆径，形成台阶限位结构，可在装配时与壳体端面配合确定轴向位置，也能在过载工况下承担一定的机械止挡作用。

　　中段的开窗设计并非单纯减重，更多是为内部弹性体、应变片或传力垫块提供装配操作空间，同时让压杆在受轴向压力时具备可控的局部变形区间，使应力分布更贴合内部传感单元的感应范围。窗口边缘的小孔用于穿装定位销或紧定螺钉，将内部传力件与外管体连接为一体，防止反复加载过程中内部组件发生相对转动或滑移。实际选型与建模时，需要重点核对两端伸出杆的长度与直径，这部分尺寸直接决定安装边界：伸出端需穿过设备安装板并与加载头或被测工件对接，杆径要匹配导向孔的配合公差，过长会增加压杆的长径比，降低抗侧向失稳能力，过短则可能导致对接行程不足。主体外径决定其在配套壳体内的装配间隙，通常采用小间隙配合以兼顾滑动顺畅与对中精度。两处窗口的周向位置、

　　轴向间距以及开孔大小，会直接影响杆体的刚性与应力集中水平，建模时需在窗口转角处保留合理圆角，避免交变载荷下出现疲劳裂纹。从受力路径分析，外部载荷从一端压头传入，经细杆过渡到主体管段，再通过内部传力结构将力传导至另一端，最终作用于传感器核心感应区。这种结构把导向、承载、限位、内部装配多重功能集成在单一杆类零件上，减少了分散零件带来的累积误差。在自动化压装、在线称重、材料压力试验等设备中，该类压杆往往长期承受往复轴向载荷，因此结构设计上需保证各段同轴度，尤其是两端杆与主体外圆的同轴度，否则运动过程中会产生附加弯矩，既加速导向面磨损，也会使力值检测出现偏差。建模过程中可先以旋转特征构建整体外轮廓，再通过拉伸切除形成窗口与销孔，最后对配合面、台阶过渡处做细节处理；装配验证时需模拟全行程运动，检查伸出端与周边机架、驱动部件是否存在干涉，同时确认压杆压缩到极限位置时，主体台阶与壳体止挡面能够可靠接触，避免内部敏感元件承受超量程载荷。
