放射状排布二氧化碳储气瓶组结构

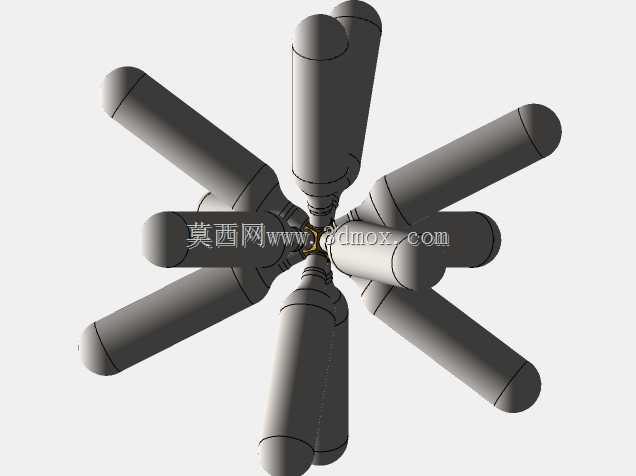

　　这套结构围绕多支二氧化碳储气瓶的集中布置展开，核心是把若干细长瓶体以中心汇流点为圆心做放射状固定，使各瓶到中心接口的距离保持一致，避免管路长短差带来的流阻偏差。从实际使用看，这类布置常见于需要短时提供稳定二氧化碳气源的工位，比如小型焊接保护气供给台、实验舱气体置换支路、餐饮现调设备的气源簇，或是便携灭火演示装置的储气瓶组。相比单瓶直立摆放，放射式布局能在相同占地直径内收纳更多瓶体，同时让每支瓶的瓶口都朝向中心，汇流块只需做短距离径向孔道即可完成并气，减少外接弯头数量。瓶体本身采用细长回转造型，端部做圆弧收头，既符合压力容器的应力分布逻辑，也能在抽拉更换时避免尖角刮擦周边护板。中心连接区是整个结构的设计关键，

　　各瓶口通过同轴接头对接在同一个星形汇流座上，汇流座内部的气道沿径向汇入中心主孔，加工时要保证各孔交汇处无残留刀痕，否则高压气流长期冲刷容易形成疲劳源。瓶身之间预留的间隙并非随意设定，间隙宽度需要满足手指抓取瓶尾的操作空间，同时要给瓶体充气后的轻微径向膨胀留出余量，不能出现瓶壁相互贴死的情况。外围没有额外壳体时，这种放射结构本身就形成了自稳定支撑，多支瓶的尾部共同落在同一安装平面上，即使不做额外抱箍，也能依靠多点接触抵抗侧向晃动；若用于移动设备，可在每支瓶身中段增加轻质卡箍，把所有瓶体连为一个整体笼架，抗振能力会明显提升。选型时需要先确认单瓶容积与总储气量的匹配关系，放射布局虽然紧凑，但瓶体长度直接决定整体外径，瓶越长，

　　占用的圆盘直径越大，在机柜内布置时要提前核算旋转半径，避免开门或抽拉模块时与侧壁干涉。瓶口对接面的密封形式要结合二氧化碳的相变特性选择，普通橡胶圈在低温泄压场景下容易硬化，采用带金属衬垫的密封结构更可靠。中心汇流座的材质要兼顾强度与耐腐蚀性，二氧化碳遇微量水分会产生弱酸性腐蚀，内部流道做钝化处理能延长维护周期。从建模角度看，这类结构适合先建立单支瓶的参数化模型，再通过中心阵列生成整体，阵列角度可根据瓶数调整，每增加一支瓶，相邻瓶的夹角就对应减小，调整过程中要同步检查瓶身曲面的最小间隙，不能只看瓶口位置的装配关系。安装边界方面，若采用底部支撑方式，各瓶尾端面需要共面，平面度误差过大会造成个别瓶悬空，受力集中到中心接头处；

　　若采用中心吊挂方式，则要在汇流座上方设置承载板，瓶体仅承担自身轴向定位，不承受额外弯矩。气路输出方向通常从汇流座中心垂直引出，这样输出管不会与任意一支瓶体发生空间交叉，后续串接减压阀、电磁阀时也有充足操作空间。日常维护中，放射状排布能让操作人员一眼看到所有瓶的位置，更换时只需沿自身轴线向外抽出，不必挪动相邻瓶体，这比密集并排摆放的瓶组操作效率高很多。设计时还应考虑瓶体标识的可视性，每支瓶尾朝外的柱面可预留标签区域，方便记录充装状态，不用拆开整体结构就能逐瓶检查。
