绞车绞盘上部卷筒结构三维造型

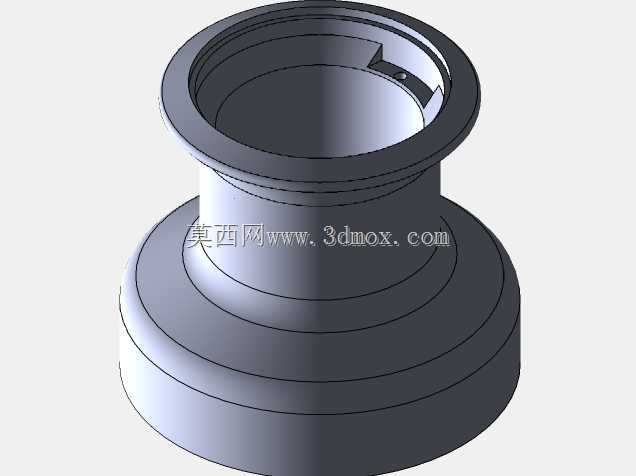

　　该模型呈现的是绞车绞盘上部用于缠绕绳索的轮体结构，整体为回转体造型，由底部安装基座、中部收束颈部和上部容绳腔三部分构成。下部采用直径较大的圆盘式基座，主要作用是提供稳定支撑并确定与下方传动或机架连接的安装边界；基座上方通过圆弧过渡形成较短的颈部，既减小材料占用，也避免根部应力集中；上部为直径扩大的环形腔体，内壁和外缘共同构成绳索缠绕空间，顶部翻边可对绳索形成侧向约束，降低跳绳、乱绳概率。从实际使用看，这类上部轮体常见于手动或小型电动绞车、牵引绞盘、船舶系泊、户外救援、工程吊装及物料拖拽场景。工作时，绳索沿筒体圆周逐层缠绕，轮体随驱动轴转动，将旋转运动转化为绳索的收放动作，从而实现重物提升、车辆自救、设备移位或缆绳张紧。

　　其结构看似简单，但尺寸配合直接影响排绳效果与承载寿命。若容绳宽度不足，绳索容易叠压并加剧磨损；若外缘挡边高度过低，在带载启动或冲击载荷下绳索可能脱出；若基座与颈部过渡过于突兀，交变拉力会在圆角处形成疲劳裂纹源。因此建模时需要重点控制几个区域：底部安装面的平面度与同轴度，保证轮体转动时不出现明显偏摆；内腔直径与绳索公称直径、设计容绳量之间的匹配关系；顶部挡边相对于最外层绳圈的安全高度；以及基座、颈部、筒体之间的过渡圆角。该造型采用阶梯回转加局部切除的方式表达内部结构，能够清晰展示壁厚变化和上端限位特征。对于结构设计人员而言，这种模型可用于校核容绳空间、检查绳索缠绕轨迹、评估与制动器或机架的干涉情况；对于设备选型人员，

　　则可据此判断安装高度、法兰连接尺寸以及轮体是否适配现有驱动输出端。在装配关系上，下部圆盘通常承担轴向定位，中心区域需与传动轴、轴承或键连接结构配合，外部轮廓则需预留绳索导入角度。实际工程中还会结合绳速、额定拉力、绳索层数和使用频率选择铸钢、焊接件或高强度铸铁，并在绳槽表面进行耐磨处理。模型中上部开口内可见局部卡位特征，暗示其可能与端盖、压块或止转结构配合，用于限制轮体轴向窜动或传递扭矩。中部收窄段并非单纯减重，它能让下部连接区与上部缠绕区在受力上适度解耦：拉力主要作用于上部筒体，弯矩经颈部传递至基座，合理的锥度过渡可改善力流路径。若用于频繁正反转工况，还需在细节上关注圆角连续性、壁厚均匀性以及可能的焊缝位置，避免热处理或焊接后出现变形。整体而言，该三维造型抓住了绞车上部轮体的核心几何关系，既适合作为绞车总成中的卷筒部件进行虚拟装配，也可用于进一步工程图展开、受力分析和加工工艺讨论。
