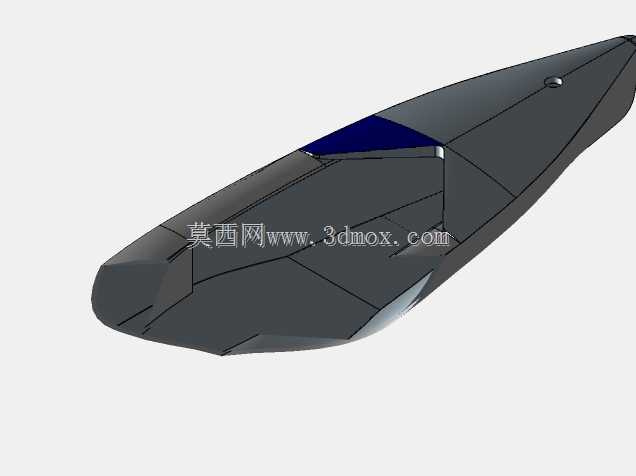

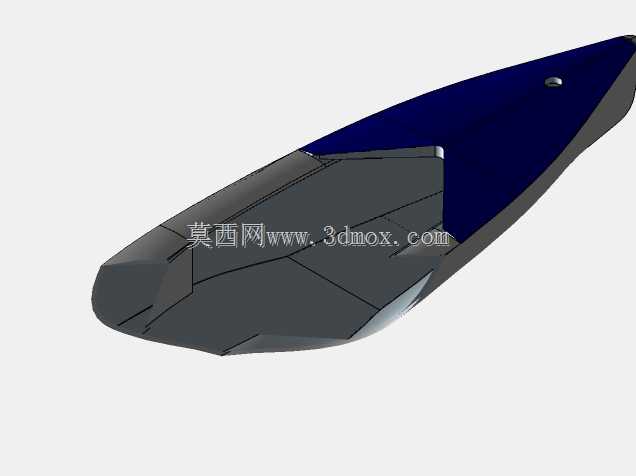

芬兰人级奥林匹克帆船艇结构设计模型

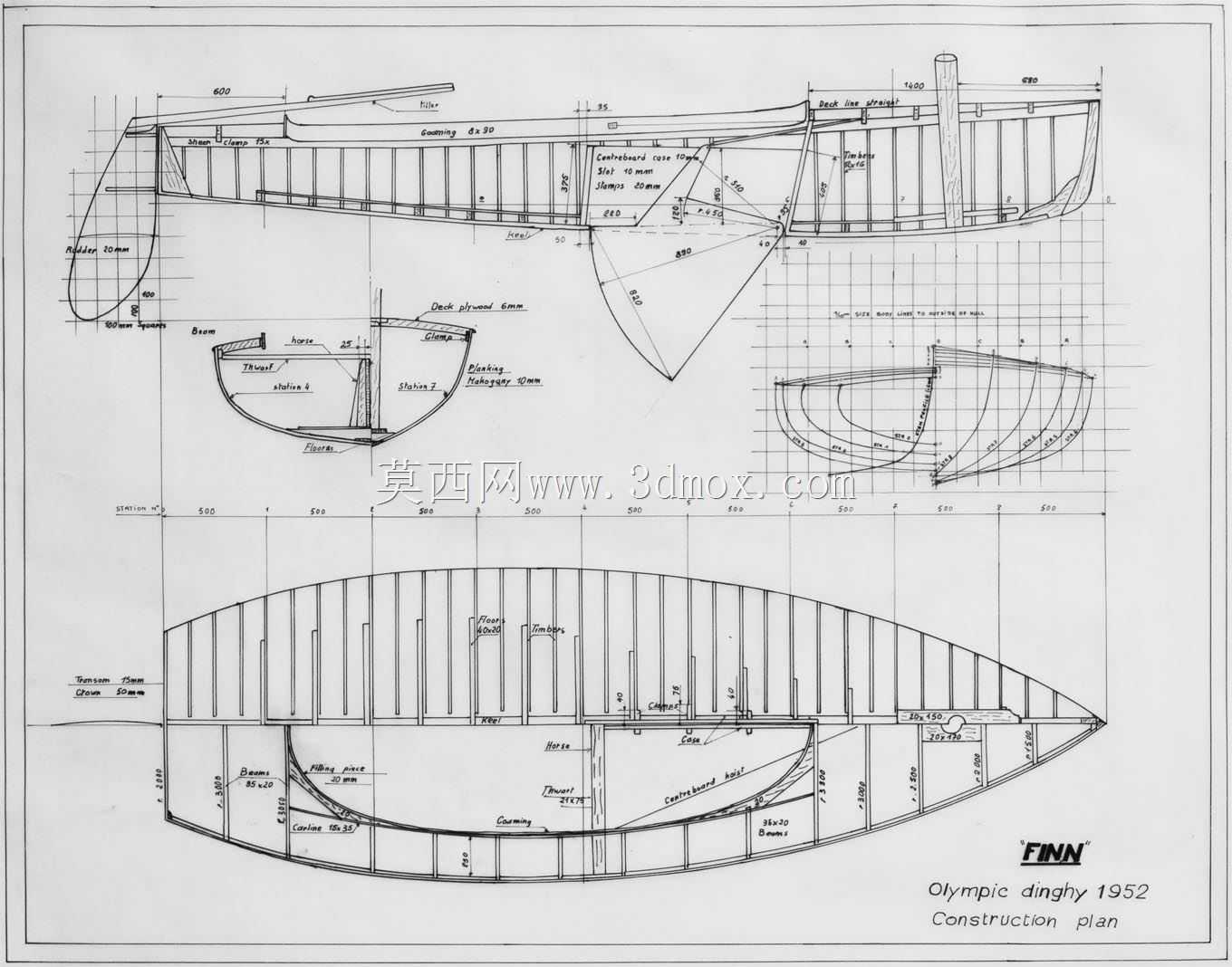

做水上运动装备结构设计的同行应该都清楚，单体小帆船的肋骨框架排布直接决定整船的抗扭刚度与航行姿态响应，这套模型还原的芬兰人级帆船结构，完全贴合近岸竞赛场景的使用需求，单人操作的小艇在迎风航行时需要承受帆面传递的交变侧向载荷，内部纵向龙骨与横向肋骨的连接节点，全部按照实船的受力路径做了结构还原，没有做多余的简化处理。建模初期先从型线图入手，先在基准面上绘制半宽水线、纵剖线与横剖线三组型值点，通过样条曲线拟合出光顺的船体曲面，这里要注意船首入水角与船尾出水段的曲率过渡，避免曲面出现不光顺的褶皱影响后续结构件的贴合。完成外壳曲面后，按照传统木质帆船的建造逻辑排布横向肋骨，肋骨的间距根据船体不同区段的受力做差异化调整，船中区域受弯矩最大，肋骨排布更密，船首尾段受力相对平缓，适当放大肋距同时加厚首柱与尾封板的结构厚度。纵向构件除了贯通全船的龙骨，还在舷侧设置了纵向加强筋，与每一档肋骨做布尔合并，保证载荷可以沿着纵向结构均匀传递，不会出现局部应力集中的问题。桅杆安装位做了局部加强结构，在桅杆座下方增设了斜向支撑肋，把帆索传递的集中力分散到周边三到四档肋骨上，避免航行中桅杆座受力变形。甲板区域的构件按照实船的操作空间做了预留，操舵位、帆索固定点的安装边界都在模型里做了对应的安装面，后续做详细设计时可以直接在这些基准面上加装配套的舾装件。建模过程中每完成一个结构段都要做干涉检查，尤其是肋骨与外板的贴合面，要保证零间隙贴合，避免后续出工程图时出现结构错位。整船的外形尺寸严格按照竞赛级小艇的规范边界设置，船宽、船长、吃水深度都符合赛事的尺寸要求，安装桅杆的基座孔位同轴度公差控制在合理范围内，保证后续桅杆装配时不会出现卡滞。这套结构模型可以直接用于小型帆船的结构验证、教学演示，也可以作为同类型小艇设计的结构参考，拆解内部的受力传递路径，能帮助刚入行的设计人员快速理解单体小艇的结构设计逻辑，避开肋骨排布、节点加强方面的常见设计误区。
