多孔镂空异形连接支架结构设计

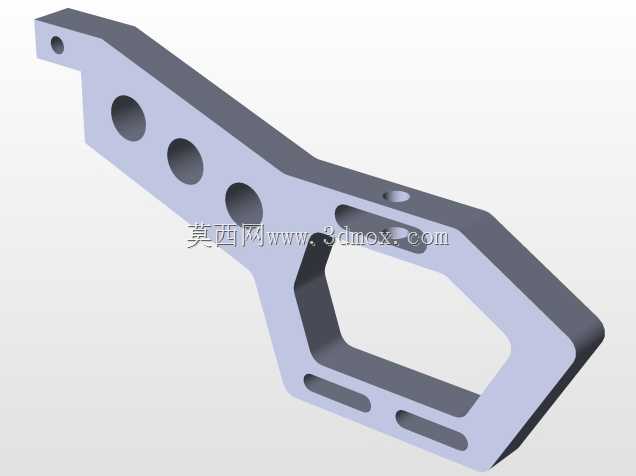

　　该异形支架构件的整体轮廓采用非对称折线型布局，构件主体沿长度方向呈弯折延伸形态，一端收窄形成带单孔的安装耳，另一端拓展为带六边形镂空的框型支撑段，整体厚度均匀，属于典型的等厚薄壁支撑类零件。从实际装机场景来看，这类构件常被用于轻载传动链路、检测工装台架、小型实验设备的点位支撑环节，用来在两个存在高度差与水平错位的安装点位之间传递定位约束与小幅载荷，也可作为外设检测元件的夹持转接载体，适配安装面不共面的设备装配需求。

　　构件上的开孔布局完全围绕受力与装配需求展开：沿长段主体依次排布的三个大直径圆孔为核心减重孔，在不显著削弱截面抗弯模量的前提下，大幅去除构件非受力区域的冗余材料，降低整体自重；端部安装耳上的小孔用于穿入紧固件完成端点固定，框型段顶面的两个小沉孔可用于定位销预装或者小型螺钉锁附，框型段底部开设的两个长条形腰孔则提供了一定范围的安装位置调节余量，能够补偿装配过程中相邻构件的加工位置误差，降低对配对安装孔的位置精度要求。中间的六边形镂空并非单纯的造型设计，其内壁形成的连续封闭筋位可以在构件承受侧向弯矩时分散应力，避免薄壁件在弯折拐点处出现应力集中导致的形变，同时该镂空区域也可作为走线空间，供细径线缆或者气路小管穿过，优化设备内部的管线排布。

　　在结构设计的考量上，该构件所有外轮廓拐点均做了圆弧过渡处理，没有尖锐的应力集中棱角，既避免热处理或者机加工过程中出现裂纹隐患，也能减少装机后操作人员被锐边划伤的风险。构件的两个大端面均为平整加工面，可保证与被支撑件、安装基座之间的贴合度，避免装配后出现翘曲虚位。弯折段的截面宽度经过匹配设计，在端点安装孔与框型支撑段之间形成渐变的力流传递路径，不会出现截面突变导致的刚性骤降。从安装边界来看，该构件的整体外轮廓占用空间紧凑，长向延伸的形态可以在狭窄的设备内部空间完成跨距连接，不需要额外加装转接垫块；腰孔的调节行程覆盖了常见的小件装配公差范围，现场装机时不需要对安装基面进行二次配钻即可完成对位。

　　针对不同的使用场景，该构件可选用铝合金或者工程塑料作为加工基材：在有轻量化要求的检测工装场景下，铝合金材质可以兼顾刚性与减重需求，表面做阳极氧化处理后还能具备一定的耐磨与抗腐蚀能力；在对绝缘有要求的检测设备中，可选用高强度工程塑料通过机加工或者注塑成型制作，避免金属构件对检测信号产生干扰。构件上的所有孔位均为贯通式设计，加工时可一次装夹完成钻孔、铣轮廓工序，工艺性良好，不需要复杂的多面加工工装，能够有效控制单件制造成本。在受力表现上，该构件的长段主体可承受沿厚度方向的垂向载荷，框型段的封闭结构可承受一定的扭转力矩，适配轻载下的多方向受力工况，不会在常规装配预紧力下发生可见形变。
