小型磨坊水力涡轮机结构设计

　　该小型水力涡轮机主要面向山区溪流、小型引水渠及传统磨坊改造场景，利用自然水流落差驱动叶轮旋转，将水流动能转化为机械能，可直接连接磨盘、小型发电机或其他轻载作业机构。整套装置结构紧凑，对安装空间要求较低，适合流量稳定、水头有限的微型水力开发场景，也可作为教学演示与水力机械原理验证的实物参考。

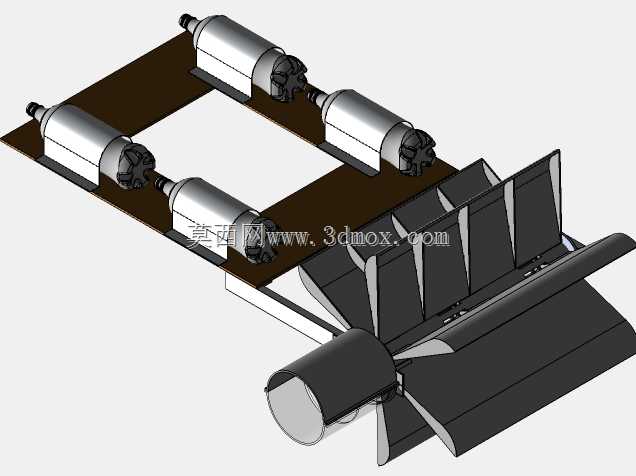

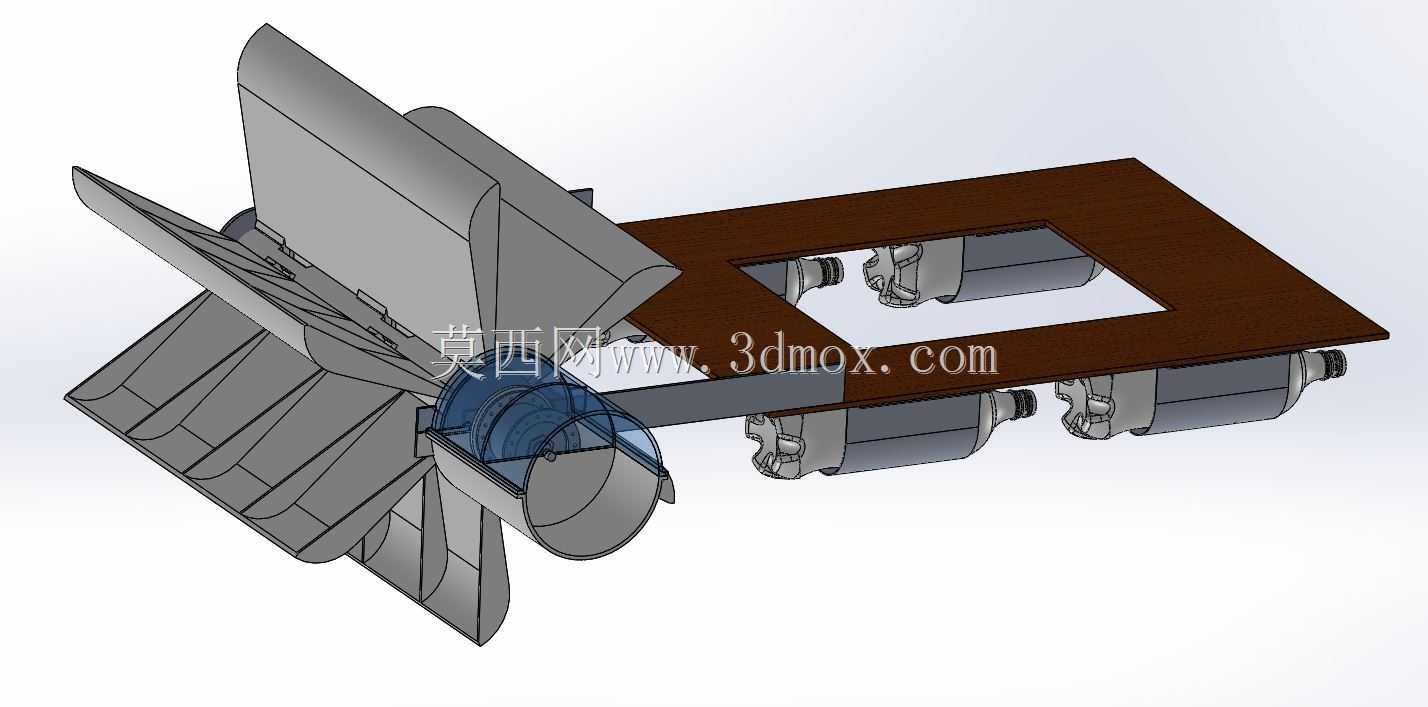

　　从整体布置来看，装置由水动力叶轮、导流壳体、横向传动轴、支承轴承组件以及矩形安装底板构成。叶轮采用多叶片曲面造型，叶片沿轮毂周向均匀分布，进水侧带有较大的迎流面积，能够在较低流速下获得足够转矩；叶片出水侧逐渐收窄，可减少水流脱离造成的能量损失。叶轮外侧设置半包围导流罩，其作用是约束来流方向，使水流以较稳定的角度冲击叶片，同时避免侧向水流干扰，提高能量转换效率。导流罩与叶轮之间保留均匀间隙，既保证转动安全，又控制漏流损失。

　　传动轴沿水平方向贯穿安装底板，两端由轴承座支承。轴承座直接固定在底板上，承担径向载荷并约束轴系窜动，保证叶轮在水流脉动工况下仍能平稳运转。轴端预留连接接口，可通过联轴器、带轮或齿轮机构与磨粉装置、小型发电机等负载连接。这种布置使动力输出路径短、传动环节少，有利于降低机械损耗，也便于日常维护时拆卸叶轮和轴承组件。

　　矩形安装底板是整机的安装基准，板面开设中空区域，用于避让叶轮与水流通道，同时减轻整体重量。底板两侧布置轴承座安装位，孔位经过同轴度约束，可保证两轴承孔与叶轮旋转中心一致。实际安装时，底板可架设在水渠两侧的混凝土支墩或金属支架上，使叶轮下部浸入来流，上部露出水面；底板平面应保持水平，传动轴与水流方向大致垂直，以确保叶片受力均匀。对于不同水渠宽度，可在底板外侧增设延伸支撑板或调节垫块，从而适应一定范围内的安装边界变化。

　　设计思路上，该结构优先考虑简易性与可靠性。叶轮叶片采用曲面薄壁形式，在保证强度的同时降低转动惯量，使机组在水流变化时能够较快响应；壳体与底板多为平板和规则曲面组合，加工时可采用板材折弯、焊接或铸造方式成形，降低制造难度。轴承部位选用标准支承件，便于更换；轴系与叶轮之间设置定位结构，可防止运行中发生轴向偏移。对于水中工作的零部件，应选用耐腐蚀材料或进行表面防护处理，以应对长期潮湿、泥沙冲刷等工况。

　　从外形边界看，整机长度主要由底板和轴系外伸尺寸决定，宽度取决于叶轮直径及导流罩包络范围，高度则由底板厚度、叶轮半径和上部壳体共同确定。叶轮最低点需满足设计浸水深度，最高点应高于正常水位，避免水流直接冲击轴承受水区。安装时还需在进水侧设置简易拦污栅，防止树枝、石块进入叶轮间隙；在出水侧保留足够排水空间，避免尾水壅高而降低有效水头。

　　在功能特性方面，该涡轮机适合连续低转速运行，输出特性偏重于稳定转矩而非高转速。若用于磨坊作业，可通过带轮或齿轮减速匹配磨盘转速；若用于微型发电，则需在轴端连接增速机构与发电机。装置对流量变化具有一定适应性，当来流量增大时，叶轮浸水面积和冲击力增加，输出功率随之提高；当流量减小时，仍可依靠多叶片结构维持较低转速运转。由于结构中没有复杂的导向叶片和调节机构，制造成本和维护难度较低，但在高效率区间和精确调速方面不如大型工业水轮机。

　　三维建模时需重点处理叶轮叶片与轮毂的过渡圆角、导流罩与叶轮的间隙、轴承座与底板的安装面贴合关系，以及轴端连接件的同轴度。叶片曲面应保证水力型线光顺，避免局部突变造成应力集中；底板中空边缘与轴承座附近应根据受力情况设置加强筋或加厚区域，以承受叶轮重量和水流脉动载荷。装配验证中应检查叶轮旋转包络是否与壳体、底板发生干涉，轴系转动是否灵活，紧固件位置是否预留工具操作空间。

　　总体而言，该装置体现了小型水力利用设备的典型结构特征：以开放式或半开放式叶轮获取水流能量，以水平轴传递转矩，以平板式基座完成现场安装。其设计重点不在于追求复杂控制，而在于通过合理的流道约束、可靠的轴系支承和简便的安装结构，实现低水头、小流量条件下的机械能转换。对于从事通用机械设计、小型能源设备开发或教学模型制作的工程人员，该结构在叶轮布置、轴承选型、安装边界规划和现场适应性设计方面均具有实际参考价值。
