铃木LTZ400沙滩车后置载物附箱总成

　　这套挂载总成的核心定位，是给铃木LTZ400这类轻量化运动型全地形车补足长途穿越的载物短板。原厂LTZ400的设计取向偏向场地竞速与短距离林道骑行，车尾除了单薄的后货架外没有预留冗余的挂载点位，骑手携带备用燃油、维修工具、随身补给时只能用绑带零散固定，颠簸路段极易出现松动脱落，这套总成就是针对这一实际使用痛点开发的一体式后置挂载方案。

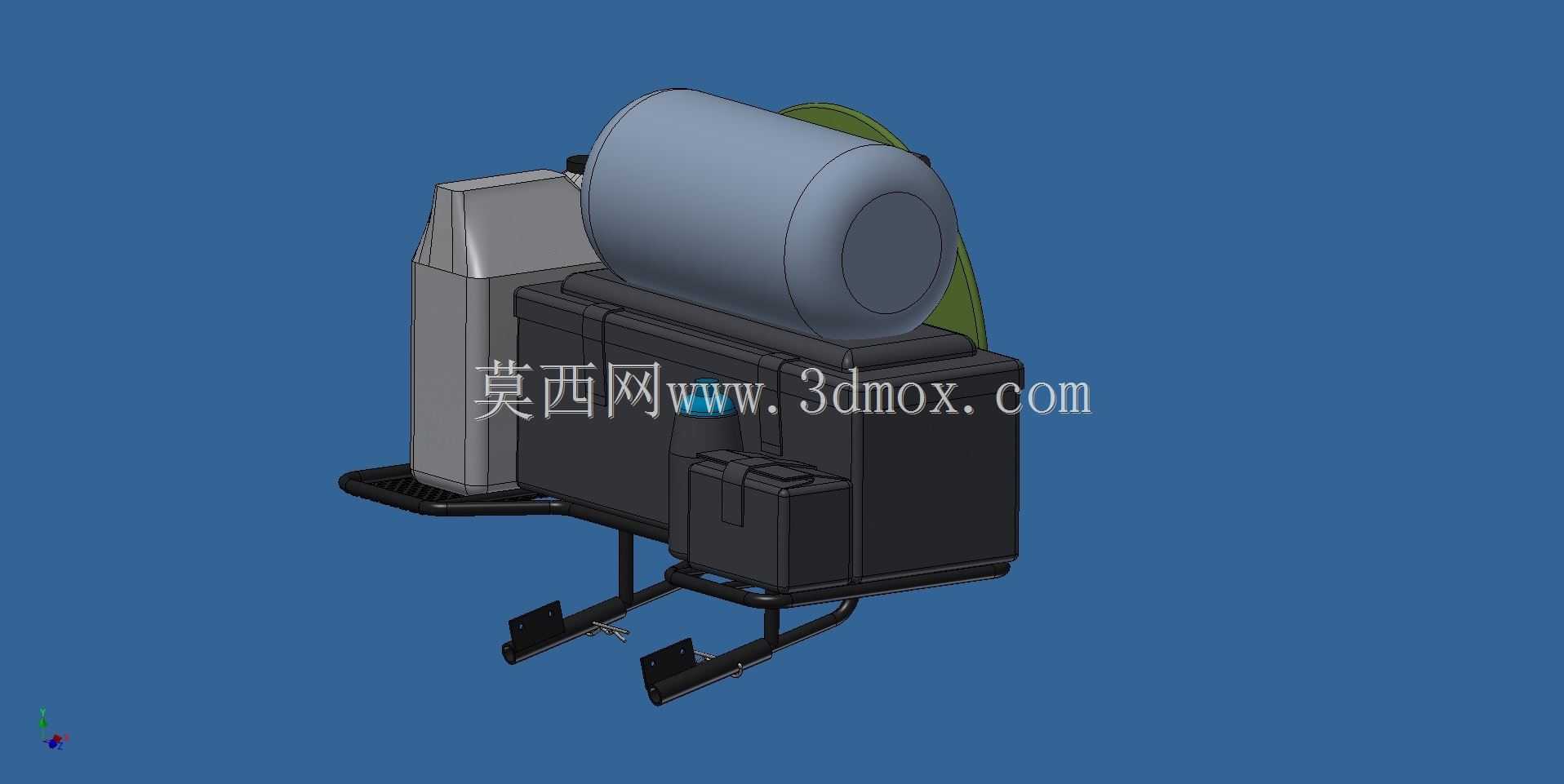

　　从结构布局来看，总成采用分层分区的载物设计，最上方的卧式圆柱桶架专门用来固定备用燃油桶，桶身通过环抱式限位结构约束径向位移，底部设置托板承接桶体重量，避免长期颠簸产生的剪切力集中在桶身侧壁；桶架侧方紧邻的立式硬质箱体可用来收纳常用维修工具、易损配件与防水封装的随身物品，箱体做了棱角加强处理，侧壁的凸起筋条既可以提升壳体抗冲击能力，也能在车辆侧倾时充当缓冲结构，降低箱体直接磕碰地面的破损概率。箱体下方额外设置了小型附置物格，可用来放置防滑链、快速补胎工具这类取用频率高的小件物品，不用频繁开启主箱翻找。

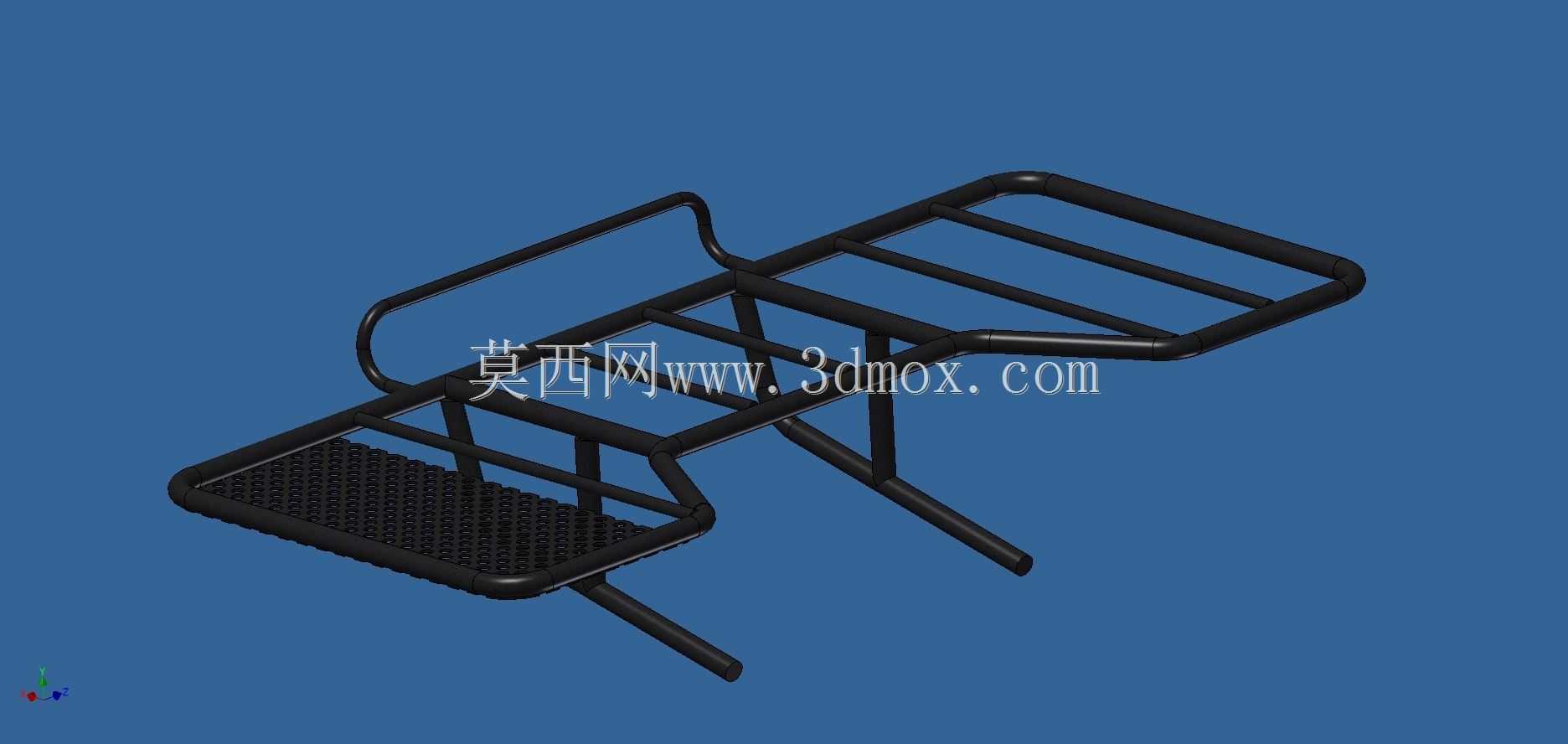

　　整个总成的安装依托车架尾部的原有安装点位设计，底部伸出的两个L型挂载支脚直接卡接在后车架的主梁上，支脚的安装孔位完全匹配原厂车架的螺栓孔距，不需要对原车车架做切割、焊接等破坏性改装，安装时只需对准孔位拧入对应规格的紧固件即可完成固定，拆卸也十分便捷，不需要在场地骑行时可以快速拆除，还原车辆原厂的轻量化状态。支脚与车架的接触位置设计了贴合车架圆管弧度的弧形接触面，安装后可以大幅降低应力集中，避免硬连接在越野颠簸过程中出现车架管壁压痕甚至开裂的问题。

　　设计过程中优先控制了总成的整体外伸边界，横向宽度没有超出车辆后轮的外侧端面，纵向长度也未侵占后减震的运动行程，车尾离去角相比原厂状态仅缩减了极小幅度，不会对车辆的爬坡、越障性能造成明显影响。总成的重心位置经过匹配优化，所有载物空间的重心都尽量靠近车辆后轴的正上方区域，避免挂载重物后车尾过度翘头影响前轮转向抓地力，也不会因为重心过于靠后导致高速行驶时车辆发飘。

　　在实际户外场景中，这套挂载件可以覆盖林道穿越、沙漠短途穿越、户外作业巡检等多种使用场景，备用燃油桶可以大幅拓展车辆的续航半径，密封储物箱可以避免工具被泥水、沙尘浸染，一体式的结构相比零散加装的货架、绑带固定方案可靠性更高，应对连续颠簸路面、侧滑、小幅度飞坡等工况时，都能保持稳定的挂载状态，不会出现部件移位、掉落的问题。结构建模过程中也充分还原了各部件的装配间隙，桶架与油桶之间预留了缓冲垫的安装空间，箱体开合位置的配合间隙也符合硬质储物箱的常规设计公差，整体结构没有出现运动干涉，可直接用于改装件的开模验证与装配校验。
