座驾式平衡重内燃叉车结构设计

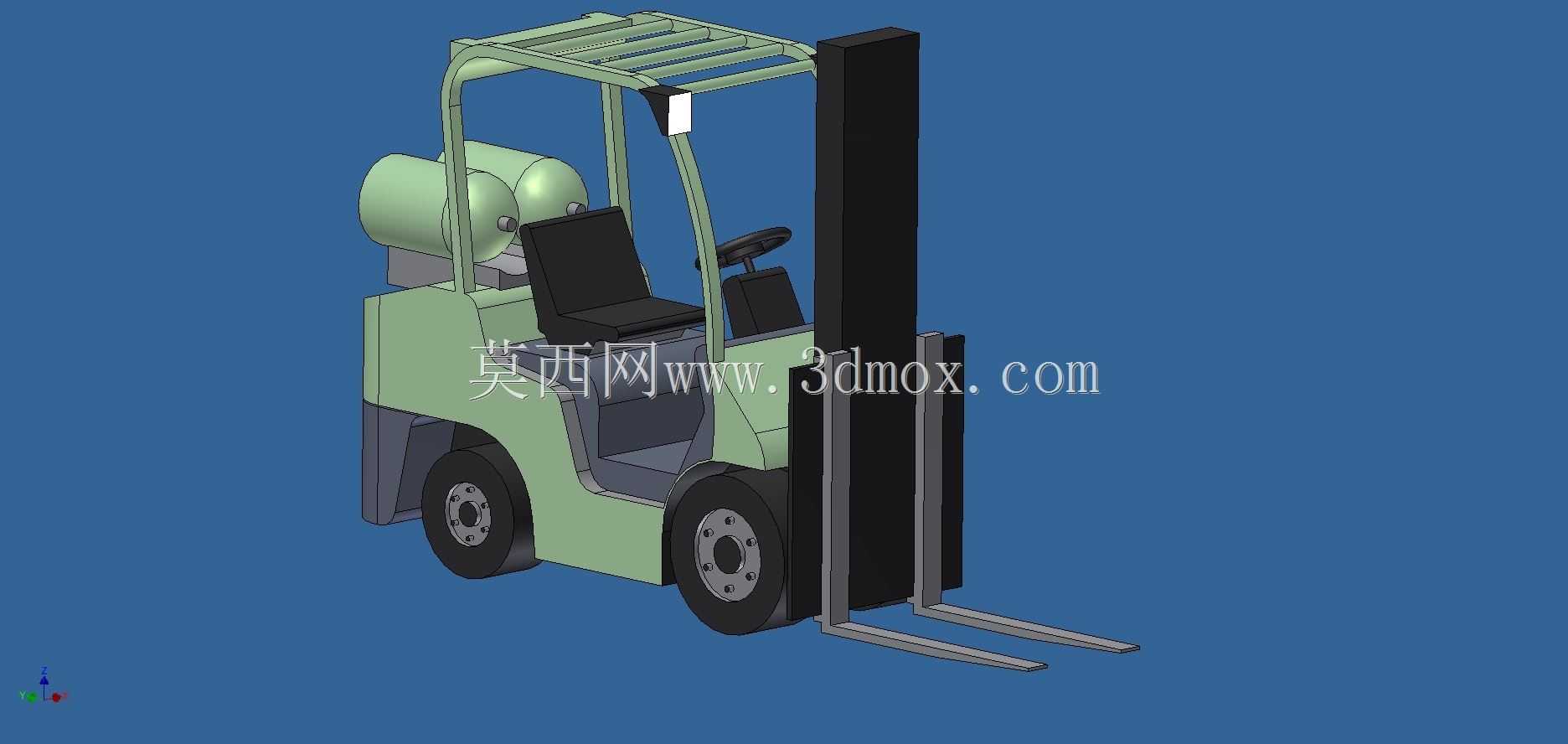

　　该模型呈现的是一台座驾式平衡重叉车，主要面向厂区内部短距离托盘搬运、堆垛和装卸作业。在实际工程现场，这类车辆常见于生产车间、原料仓库、物流周转区以及货台边缘，用于把成件货物从地面举升至货架层位，或把货车上的托盘快速转运至暂存区域。与手动搬运车相比，座驾式叉车能够承担更高频次、更大起升高度的作业任务，操作者通过座椅、方向盘和操纵杆完成行驶、转向与起升动作，作业连续性更强。

　　模型的核心结构集中在前部起升系统。竖直门架位于车体前方，货叉沿门架导轨上下运动，用于插入托盘插孔并承载货物。门架的高度决定了车辆的堆垛能力，同时也影响入库时的通过性；在低矮通道或集装箱内部作业时，门架缩回高度必须小于门洞、货架横梁和车厢顶部的净空。设计时需要同时校核满载起升时的纵向稳定性，因此车体后部布置了平衡重，用来抵消前部载荷产生的倾覆力矩。图中车尾的厚重壳体即承担这一作用，其质量和位置直接决定不同载荷中心距下的额定起重量。

　　从车体布局看，驾驶员位于中部偏后位置，前方视野需要穿过门架和货叉观察货叉尖端与托盘孔位。座椅、方向盘、护顶架和后轮构成了驾驶与防护区域。护顶架并非简单装饰，而是在高位货物意外滑落时为操作者提供防护，其立柱截面、顶部开口率和连接强度都需要结合整车安全要求考虑。后轮转向使叉车具备较小转弯半径，适合在狭窄货架通道内调头；但转向时车尾会产生外摆，现场通道宽度、立柱护角和人员通行边界都要据此预留。

　　前部为承载驱动桥，后轮负责转向，车轮数量少、轴距紧凑，这是平衡重叉车的典型布置。货叉间距需要适配常见托盘尺寸，叉齿长度则影响货物支撑稳定性；过短会导致载荷中心外移，过长则会在深货位或狭窄车厢内影响对位。模型中门架前方的挡货架可以限制货物向后滑移，避免托盘或箱体直接靠近起升链条和驾驶室。链条、滚轮和起升油缸虽然在外观模型中被简化，但其安装位置决定了门架的受力路径，也是结构细化设计时必须保留的关键边界。

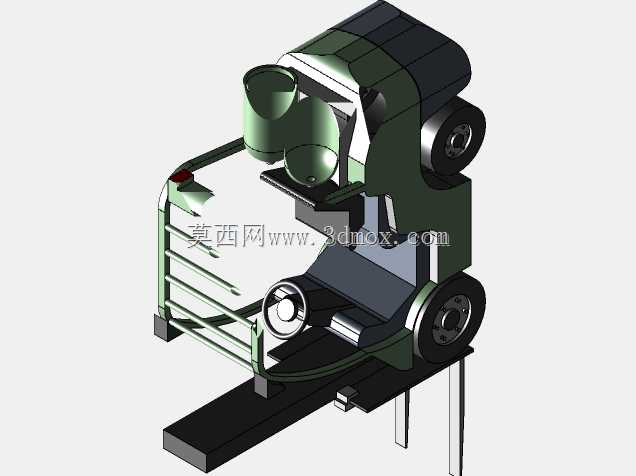

　　在三维建模过程中，这类设备通常先以总体包络确定车长、车宽、车高、轴距、前悬和后悬，再分层建立门架系统、车架、护顶架、配重、座椅和覆盖件。外形尺寸不是孤立参数：车宽影响通道宽度，最小直角堆垛通道宽度还与转弯半径、托盘长度和安全间隙有关；车高影响门架放倒后的运输状态以及电梯、集装箱入口的通过性；尾部长度则关系到平衡重配置和转向时的后部扫掠空间。

　　安装与使用边界同样需要在设计阶段明确。货叉落地时，门架底部与地面之间要保留通过性间隙，避免越过坡道或坑洼时磕碰；护顶架立柱与车身连接处要有足够的安装面和紧固件空间；尾部配重不能遮挡后轮转向运动，也不能在车辆后仰时与地面发生干涉。若用于仓库选型，还需要把叉车尺寸与货架通道、地坪承载、充电或燃料补给位置结合起来，而不是只看单次起升能力。

　　该模型适合用于叉车总体结构认知、仓储设备布局演示、工业车辆外观方案评审以及相关零部件位置关系的教学。通过它可以直观看到载荷在前端、平衡重在后端、操作者居中和后轮转向之间的工程逻辑，也能进一步扩展到门架级数、起升油缸、液压管路、轮胎规格和属具替换等详细设计。
