电缆剥蚀电气传动执行装置

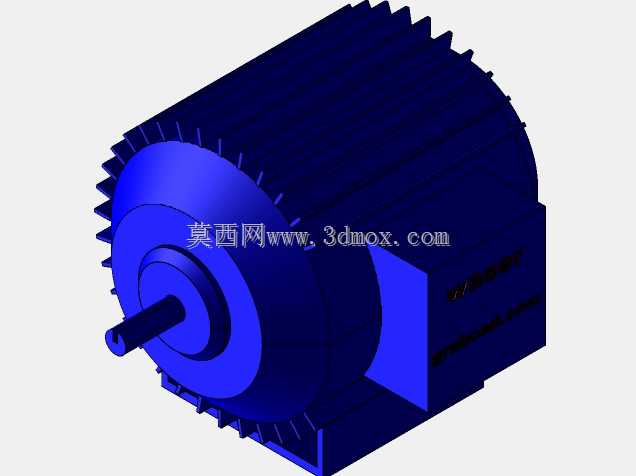

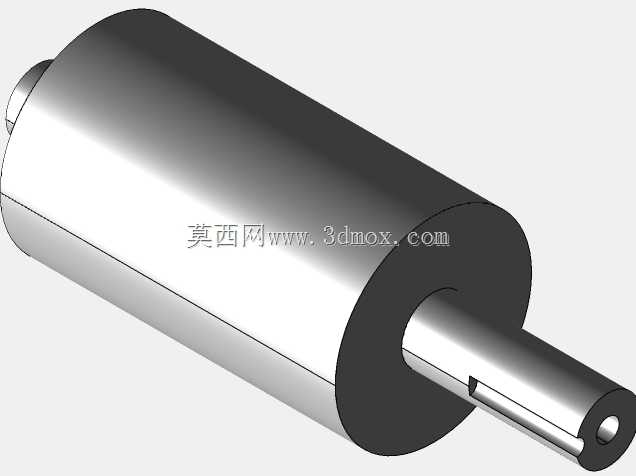

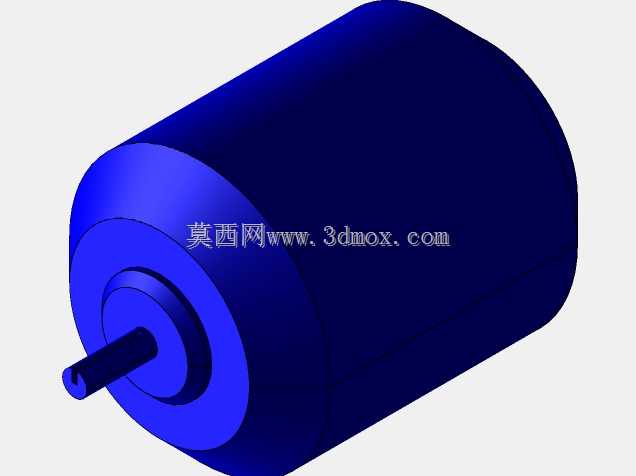

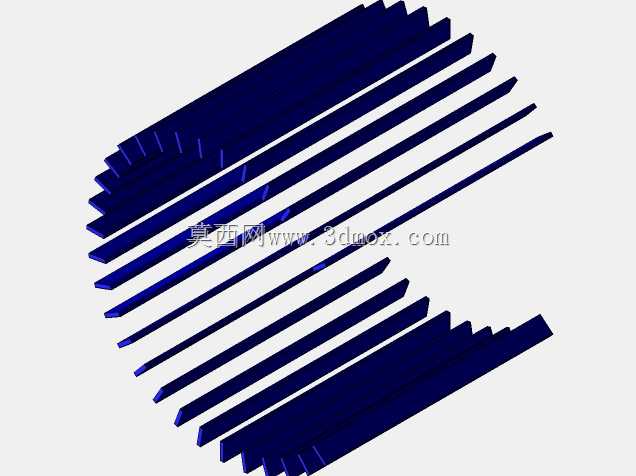

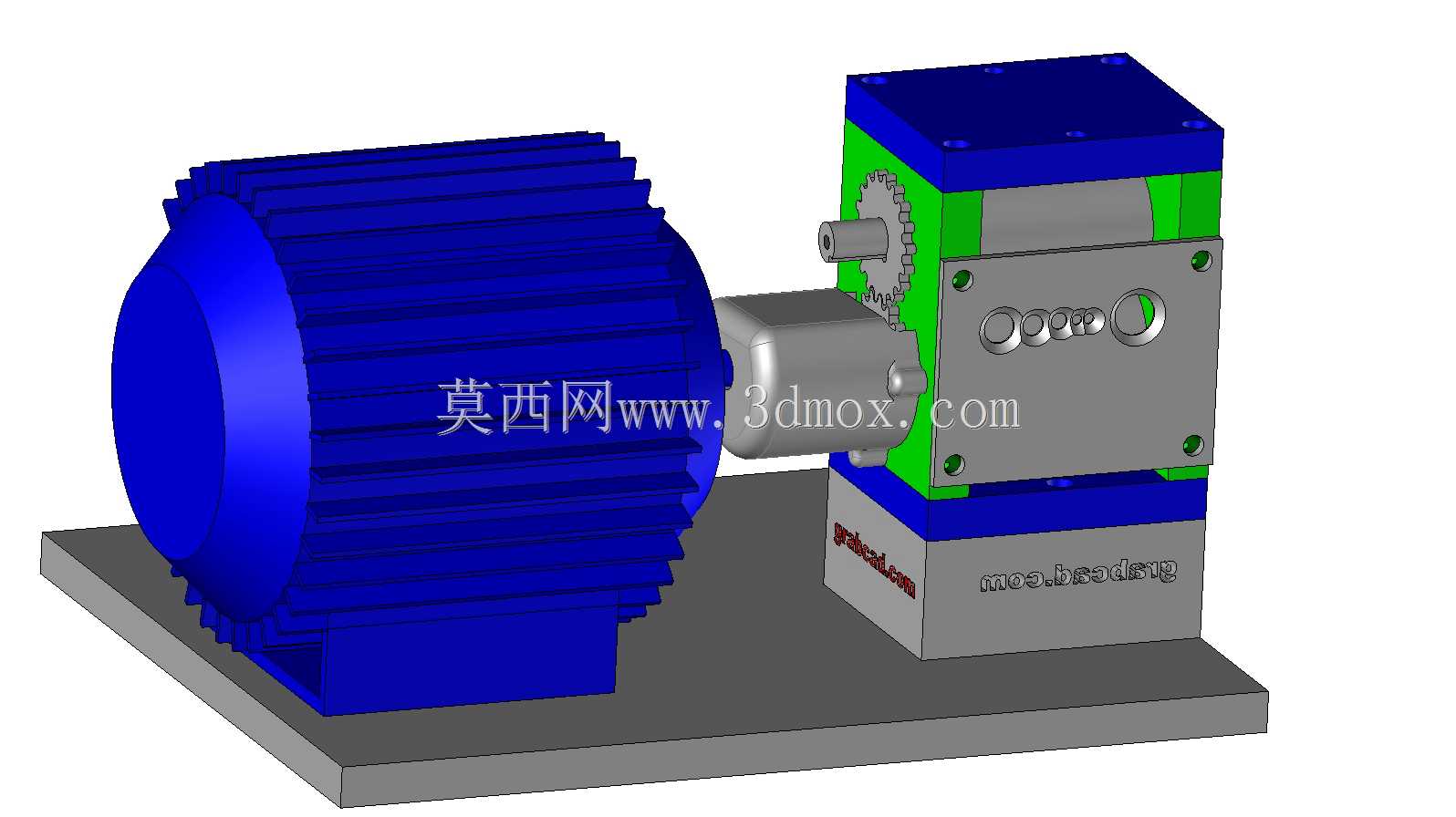

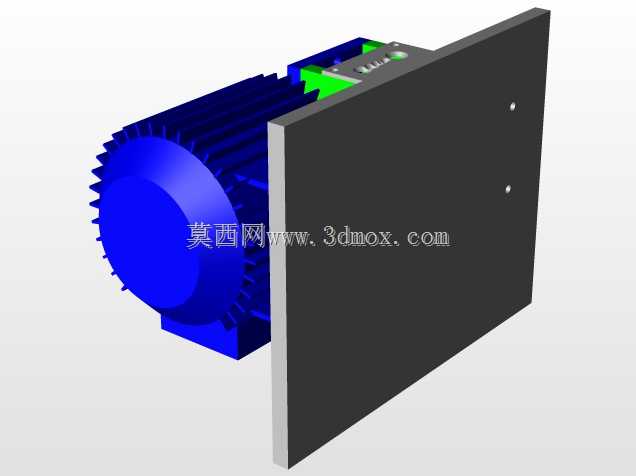

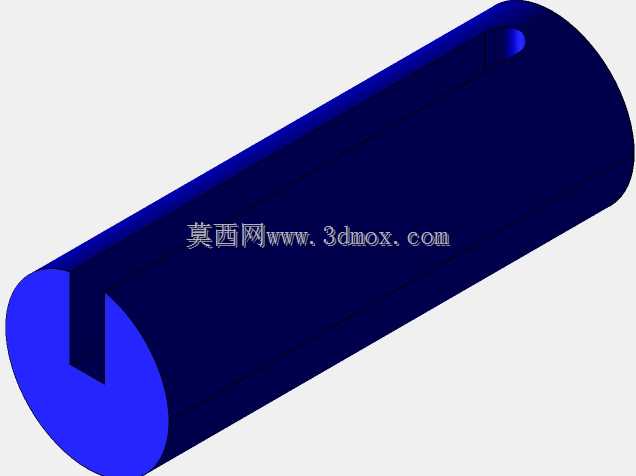

　　这套装置的核心任务不是单纯展示电机与齿轮箱的组合，而是把动力输入、减速增扭、执行端连接和底座安装边界作为一个完整的机电单元来处理。左侧蓝色壳体部分承担动力输出，其外表面采用连续散热筋结构，筋条沿周向与轴向形成较大的换热面积，能够在连续运行时把绕组和轴承产生的热量快速散出。散热筋并非等宽布置，靠近端盖区域的筋高与筋距经过调整，既保证壳体刚度，也避免局部材料堆积导致的成型缺陷。中部银灰色连接段把动力源输出轴与减速机构输入端对齐，轴伸位置保留了键连接与定位台阶，便于现场更换联轴器或调整对中关系。

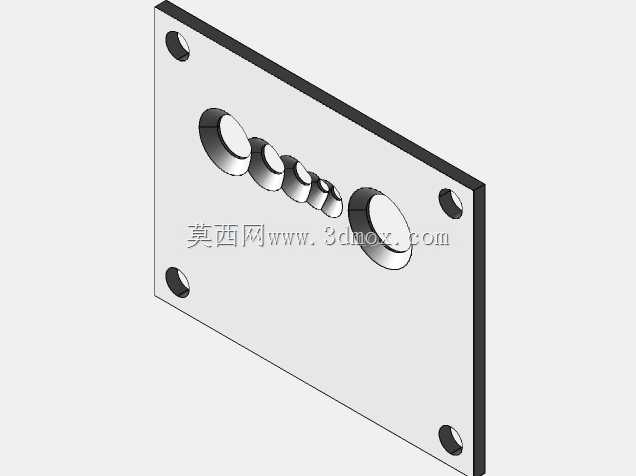

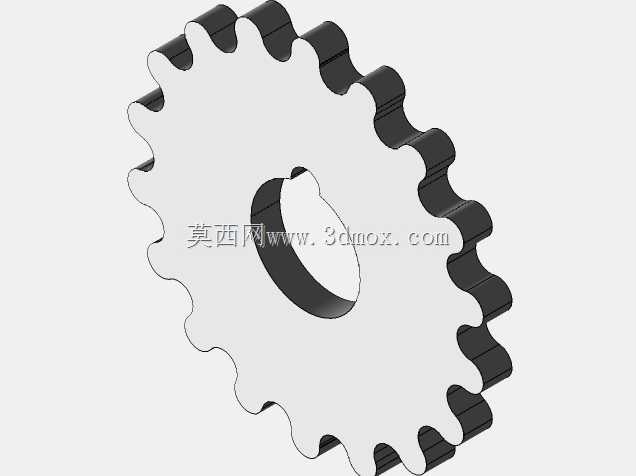

　　右侧箱体是传动链的关键部分。箱体内置齿轮副，通过小齿轮带动大齿轮实现转速降低和扭矩提升，外露的绿色侧板用于显示内部齿轮啮合区域，也方便在方案评审阶段检查齿宽、中心距和润滑空间。箱体正面加工有多个观察孔和紧固孔，观察孔可用于查看内部油位、齿面接触痕迹或安装传感器，紧固孔则把箱盖、箱体和底座连成刚性整体。输出轴从箱体侧面伸出，轴端形式适合安装剥线轮、牵引轮或切断刀座，执行件更换时不需要拆解整个箱体，只需松开端部紧固件即可完成维护。

　　在实际应用中，这类装置常见于线束加工、电缆端头处理、废旧线缆回收以及电气装配工位。电缆进入执行区域后，由牵引机构建立稳定送线速度，旋转或直线动作的刀具再按设定深度切开绝缘层。由于不同线径、不同绝缘材料所需的切削速度和拉力差异很大，驱动端必须具备稳定的低速扭矩和可调节的输出转速。齿轮传动相比带传动更适合这种短时冲击、频繁启停的工况，能够把电机的高转速低扭矩转换为执行端需要的低转速大扭矩，同时保持较小的体积。

　　设计思路上，模型把动力部件、减速部件和执行接口放在同一安装平面上，底座承担对中与吸振作用。底座为平板式结构，底部留有足够的支撑面积，四周可通过螺栓固定在机架或工作台上；箱体与电机分别落在底座的不同加工面上，这些面之间的平行度和高度差直接影响联轴器寿命。若在三维环境中继续深化，需要重点校核电机轴与齿轮箱输入轴的同轴度、底座螺栓孔间距、输出轴中心高以及外部防护罩的运动包络。输出轴中心高决定了执行轮与电缆导向槽的相对位置，中心高过大将导致线缆弯折角增加，过小则容易与底座或导向板发生干涉。

　　外形边界方面，电机段占据装置左侧大部分空间，散热筋外圆构成最大回转轮廓；齿轮箱段高度略高于电机中心高，顶部盖板形成上部安装边界；底座向前后两侧伸出，为固定和调平提供支撑。布置现场时，不能只按静止外形预留空间，还要考虑输出轴上刀具或滚轮的旋转直径、电机接线盒的插拔方向、箱体侧面注油和排油位置，以及维护人员手部操作空间。若装置靠近传感器或视觉检测工位，齿轮箱和电机应避免遮挡检测光路，输出端与导向机构之间也要保留一段直线电缆通道，以减少剥皮前的线缆抖动。

　　从结构工程师视角看，该模型的价值在于呈现了一个可继续细化的传动执行单元：动力源选型决定法兰和轴伸尺寸，齿轮箱参数决定中心距、速比和润滑方式，执行端接口决定刀具形式与防护结构，底座则把所有误差累积控制在可补偿范围内。建模时应把这些接口关系做成可调整的参数，而不是孤立的实体特征。例如更换电机后，底座安装孔、连接罩长度和联轴器规格都应联动更新；改变输出轴方向时，箱体观察孔、油位位置和外部护罩也要同步校核。这样形成的三维结构才能直接服务于电缆剥蚀设备的方案布局、机构选型和现场安装验证。
