扭纹金属蜗壳构件加工工装结构

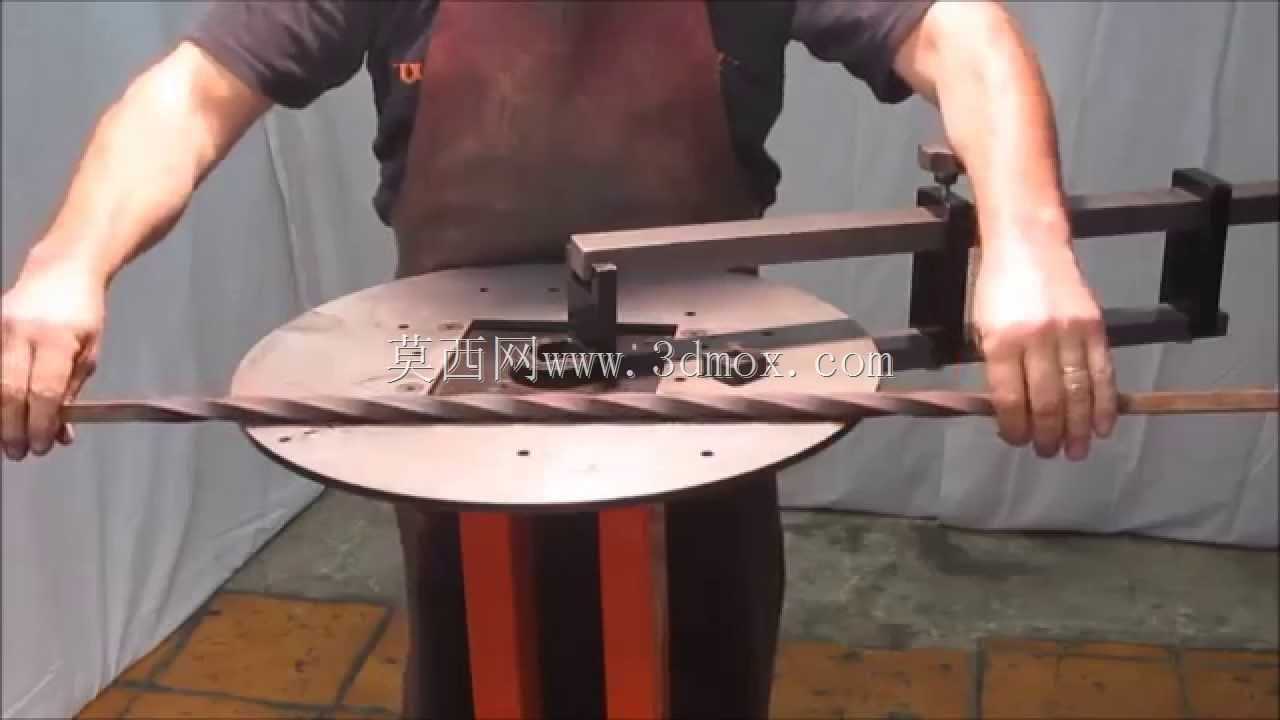

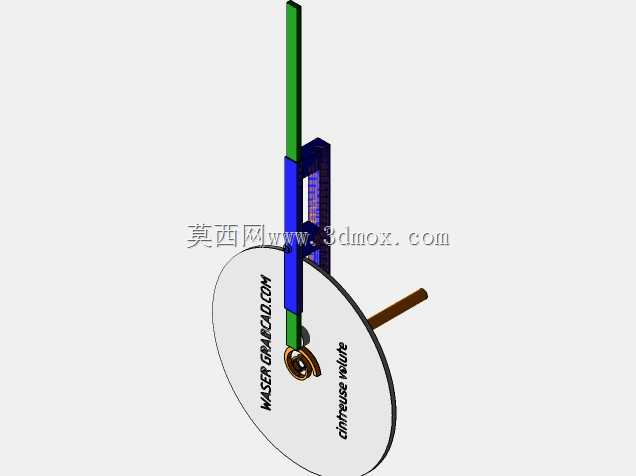

该蜗壳构件配套的加工工装，主要应用于五金装饰构件、艺术金属杆件的扭拧成型加工场景，常见于定制铁艺加工、装饰五金生产、艺术金属构件预制的车间作业环节，用来完成长条形金属杆料的螺旋扭纹成型工序，替代传统手工夹持扭拧的低效作业方式，保障扭纹段的螺距均匀度与成型一致性。工装主体采用圆形回转工作台作为承载基座，台面预设多组等距排布的定位安装孔，可根据待加工杆件的长度、扭纹段的起始位置灵活调整夹持组件的固定点位，适配不同直径、不同扭纹长度的金属杆料加工需求，工作台下方采用支撑腿结构保证作业时的整体稳定性，避免扭拧施力过程中工装出现偏移晃动。工装配置的双侧夹持组件采用可调式压块结构，一侧夹持端固定杆件的非扭纹段，作为扭拧成型的固定基准端，另一侧夹持端可配合手动施力或者外接动力组件完成杆件的周向扭转作业，压块与杆件接触的位置做了防滑咬合处理，避免扭拧过程中杆件出现打滑移位，保证扭纹成型的精度。横向设置的定位靠尺组件可沿工作台径向滑动调整，用来标定扭纹段的起始位置与扭拧长度边界，作业前可先将靠尺移动至预设的尺寸位置，锁紧固定后即可快速完成杆件的装夹定位，无需反复测量核对，大幅提升单件加工的装夹效率。该工装的设计思路围绕手动加工作业的操作便利性展开，所有锁紧调节结构都设置在操作人员手部可及的范围内，无需额外辅助工具即可完成夹持松紧调整、定位位置切换的操作，圆形工作台的边缘做了倒角处理，避免作业过程中剐蹭操作人员，整体结构没有复杂的传动组件，日常维护简单，可适应车间多品类小批量的扭纹类金属构件加工需求，能够稳定完成铜杆、钢杆、铝杆等不同材质长条杆件的螺旋扭纹成型，成型后的扭纹段杆件可用于楼梯扶手、装饰栏杆、艺术五金配件等产品的制作，装夹边界可覆盖直径6mm至30mm的常规装饰金属杆料，扭纹加工长度可在0至1200mm范围内灵活调整，满足多数常规装饰蜗壳类扭纹构件的加工尺寸要求。
