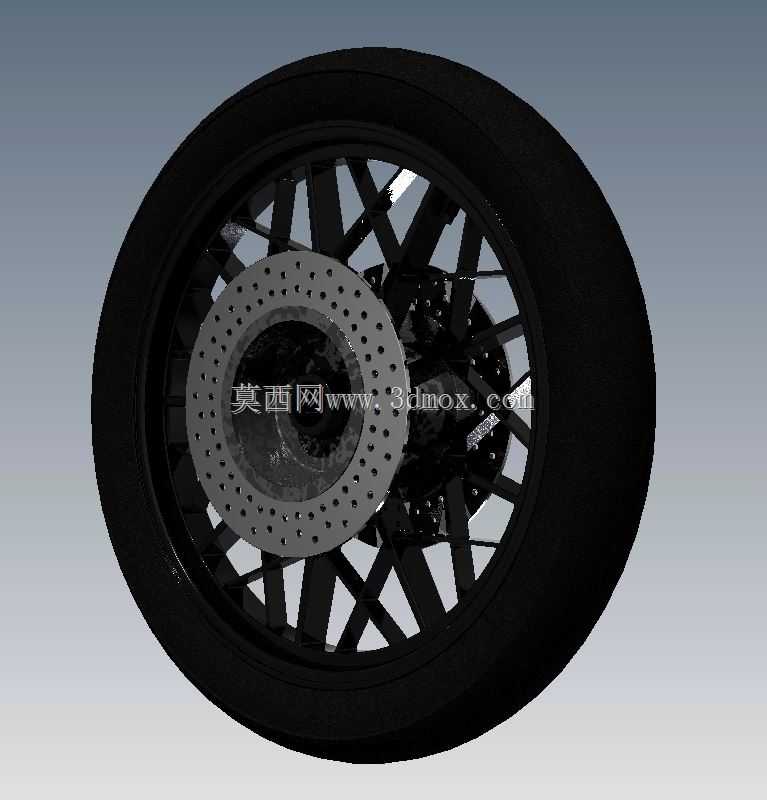

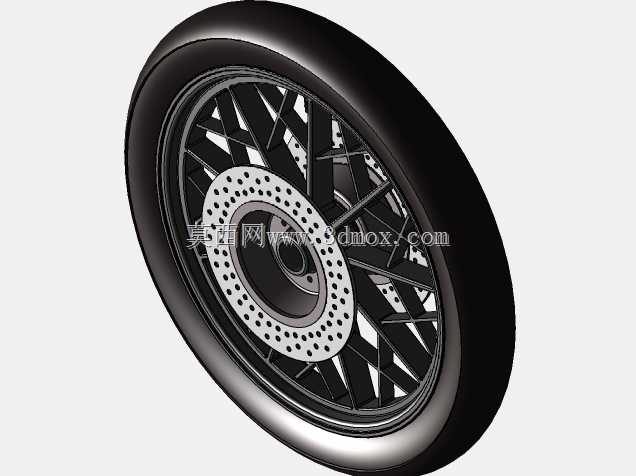

复古辐条式机车前轮带制动盘总成

　　该轮组总成主要面向小排量复古机车、两轮代步车及定制改装车的行走系统开发场景，可直接用于整车总布置校核、悬挂匹配验证、制动系统干涉检查以及外观造型评审。在实际装车状态下，它承担整车前部承载、转向导向和制动减速功能，轮辋通过多根辐条与中心轮毂连接，制动盘固定在轮毂安装面上，随车轮同步旋转，卡钳从侧向夹紧盘面即可将动能转化为热能耗散。结构上采用镂空辐条设计，在保证轮辋径向刚度和侧向抗扭能力的同时降低旋转质量，对改善起步响应、减小悬挂簧下重量有明显帮助。中心轮毂区域预留轴承位、轴套位和油封安装边界，设计时需要重点控制轴承孔同轴度、制动盘安装面与回转轴线的垂直度，以及轮辋中心面与轮毂安装面的偏距关系。这些尺寸链直接影响装车后的轮辋跳动、

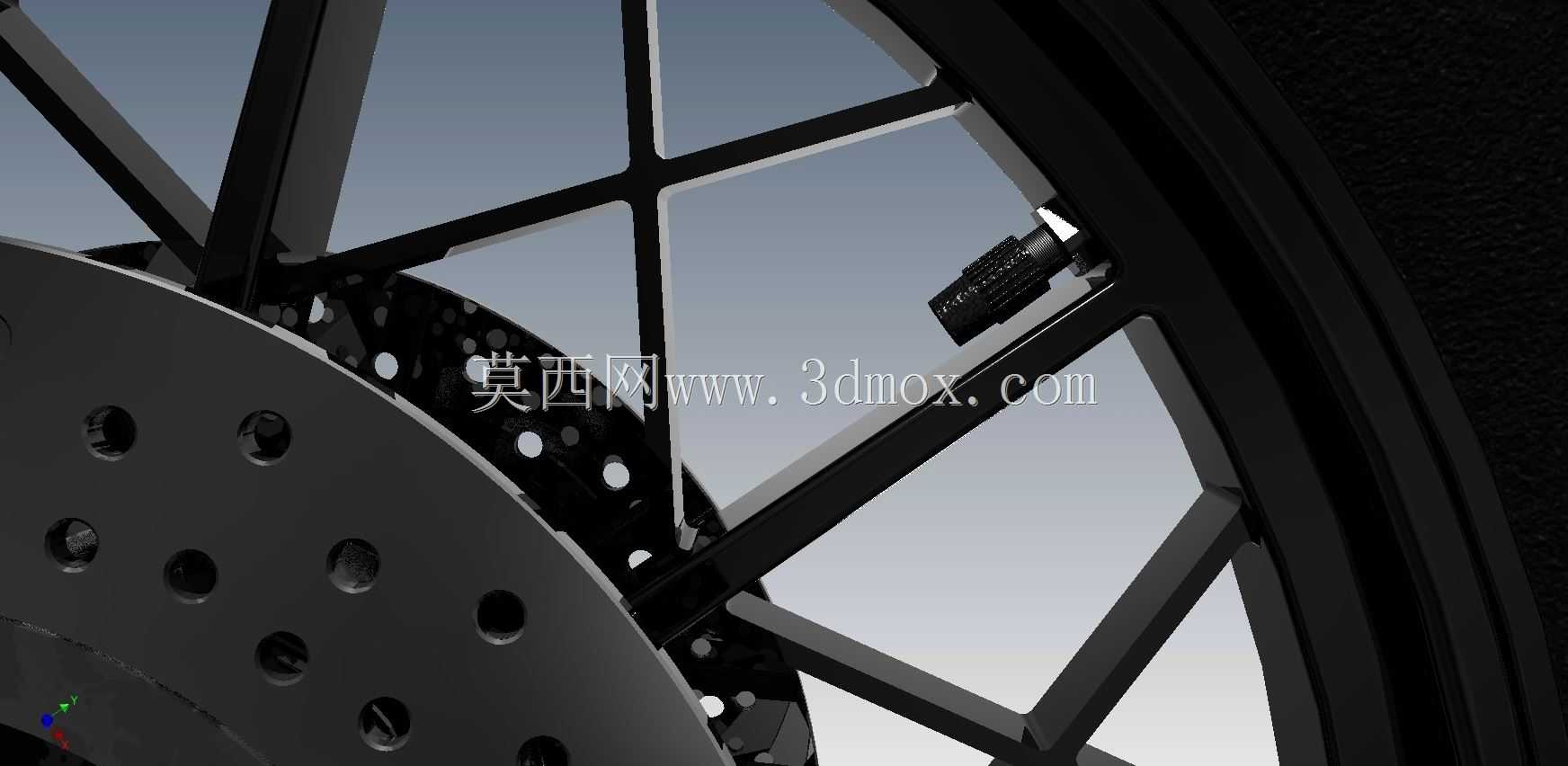

　　制动抖动和轴承寿命。轮辋截面按常规充气轮胎安装边界构建，包含胎圈座、凸缘和中部下沉槽，可用于校核轮胎装拆空间、胎唇贴合状态以及与前叉、挡泥板之间的运动间隙。制动盘采用钻孔盘面结构，钻孔的主要作用是增加散热面积、排出摩擦粉尘，并在湿滑工况下划破水膜，使制动衬块更快与盘面建立有效摩擦。盘帽与盘面之间的过渡段需要保留足够厚度，以承受制动扭矩和热应力，避免反复热循环后出现翘曲。气嘴布置在辐条间隙对应的轮辋位置，既方便胎压检测和充气操作，也要避免与辐条、平衡块或卡钳发生空间冲突。从建模角度看，回转类特征适合通过草图旋转生成主体，再对阵列辐条、安装孔和通风孔进行圆周阵列；制动盘表面的钻孔、轮毂螺栓孔和轮辋加强结构应保持节圆、孔数和孔径一致，

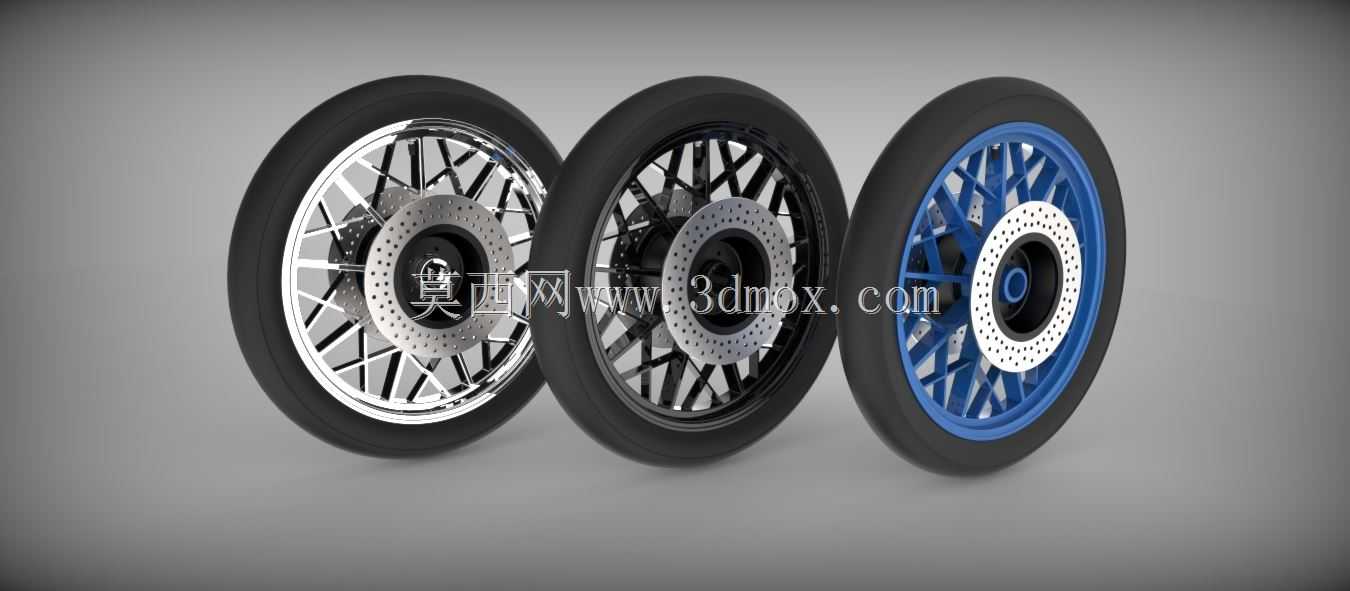

　　便于后续生成工程图时直接标注。装配关系中，轮胎、轮辋、辐条、轮毂、制动盘、气嘴和紧固件应分层建立，方便在整车环境中单独显示制动子系统或隐藏轮胎后检查卡钳行程。安装边界方面，前轮通过轮轴穿过前叉管轴孔固定，两侧轴套用于确定车轮对中位置并传递轴向力；制动盘外圆、轮辋外圆和辐条外侧均需与前叉内管、卡钳体、速度传感器及泥瓦保持安全间隙，尤其在最大压缩和转向极限位置要复核动态包络。若用于改装选型，还应结合原车偏距、轮轴直径、制动盘螺栓分布圆和卡钳安装距进行匹配，不能只看外观相似。该模型把轮辋、辐条、轮毂、钻孔制动盘与气嘴整合为完整轮组，能够帮助设计人员在概念阶段快速确认前部行走系统的空间关系，也可用于渲染展示、拆装动画以及制动散热分析前的几何准备。
