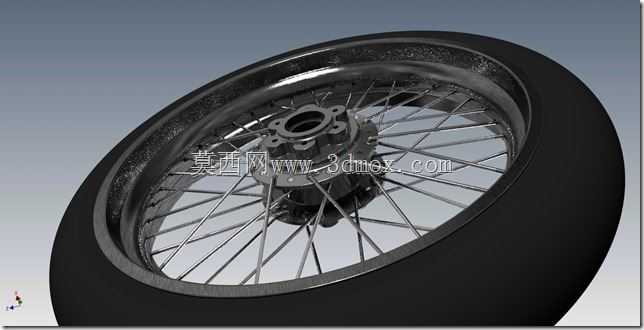

复古辐条式摩托车18英寸轮辋总成

　　在两轮机车的行走系统里，轮辋总成直接决定了整车的路感、簧下质量表现以及视觉风格。这套18英寸辐条轮结构常见于复古街车、Café Racer改装车型以及部分巡航车款，其核心作用是将轮胎的接地力、制动力矩与悬挂传递来的冲击载荷可靠地传导至车架，同时通过辐条的微量弹性变形缓冲路面高频振动。

　　从结构组成来看，模型完整还原了轮毂中心法兰、花鼓壳体、轴承安装位、制动盘连接孔、多根钢丝辐条、条母以及外圈轮辋和轮胎的配合关系。中心花鼓并非简单的回转体，其法兰盘上分布的螺栓孔用于与最终传动从动链轮或制动盘对接，孔位的节圆直径、孔径与端面跳动要求直接影响制动平顺性。花鼓内部预留了轴承与衬套的安装空间，两侧轴孔需要保证较高同轴度，否则在高速旋转时会出现轮组偏摆，加速轴承磨损并引发方向把抖动。

　　辐条采用交叉编织的布置方式，而非径向直拉。这种设计在承受驱动和制动扭矩时具有更明显的优势：切向分力可以通过多根辐条的张紧力平衡，避免单根条帽过载。建模时需要逐一确定每根辐条两端在花鼓法兰和轮辋孔位上的连接点，通过空间曲线拟合出真实的弯曲走向，并保证交叉位置不发生干涉。轮辋上的条母孔沿周向均匀分布，孔轴线带有一定倾角，以适配辐条的入射角度，这一细节在实体建模中往往决定了装配关系是否可信。

　　18英寸规格对应的轮胎与轮辋匹配需要关注名义宽度、轮缘高度以及胎圈座直径。轮辋沟槽用于轮胎拆装时容纳胎唇，而两侧的轮缘凸台则限制轮胎在侧向力作用下脱开。模型中轮胎外廓采用了较圆润的胎面弧度，适合复古车型常用的常规公路胎；若用于改装场景，可在保持轮辋安装边界不变的前提下更换不同胎宽和扁平比的轮胎，但必须校核胎宽与前叉、后摇臂以及链条罩之间的间隙。

　　安装边界方面，轮组通过中心通孔穿入轮轴，轴向定位依靠花鼓内孔台阶、套筒以及两侧轴承座完成。中心法兰到轮辋中心面的偏距决定了链条直线度和制动盘对中情况，设计时需要与后摇臂、链轮座、卡钳支架的数据联动校核。若偏距设置不当，会造成链条偏磨、制动拖滞甚至轮胎与摇臂侧壁摩擦。对于前轮结构，花鼓两侧还需考虑速度计齿轮、防尘盖和油封的布置空间。

　　在工程应用中，这类辐条轮的建模价值不止于外观展示。结构工程师可以利用它检查辐条与制动盘、卡钳、挡泥板支架的空间关系；改装设计师可以在此基础上调整辐条数量、轮辋宽度和表面工艺，验证单座驼峰、低位车把等Café风格改装件与轮组的比例协调性；工艺人员则可根据模型拆解出发泡、铸造、机加工和辐条编圈的工序基准。相比一体铸造轮，辐条轮在受损后可通过更换单根辐条和重新调校张力恢复精度，这也是其在复古和越野车型中长期存在的重要原因。

　　建模过程中需要特别注意旋转件的平衡表达。轮辋、轮胎、花鼓和辐条在周向上应保持质量分布对称，实体特征不宜出现无依据的局部偏重。辐条端部与条母的螺纹连接可简化为同轴圆柱配合，但在需要展示维修装配关系时，应保留条母与轮辋孔的沉台结构。制动盘安装面要给出足够的加工平面区域，避免因辐条帽凸出而影响制动盘贴合。通过这些细节的还原，模型才能在结构评审、装配模拟和改装方案沟通中承担实际工程参考作用。
