复古工业风蒸汽动力集成控制装置

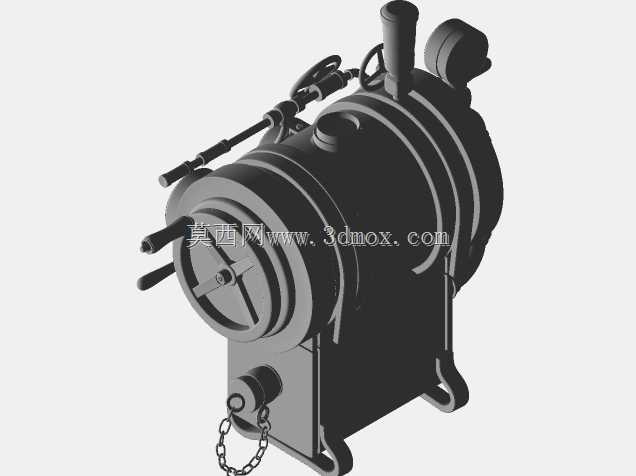

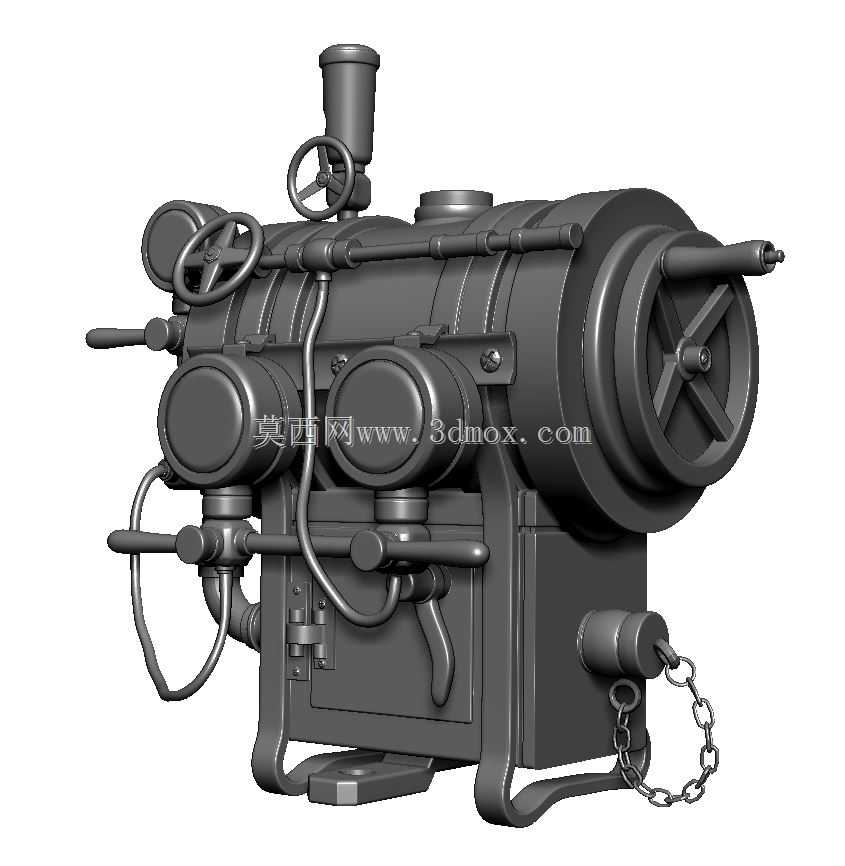

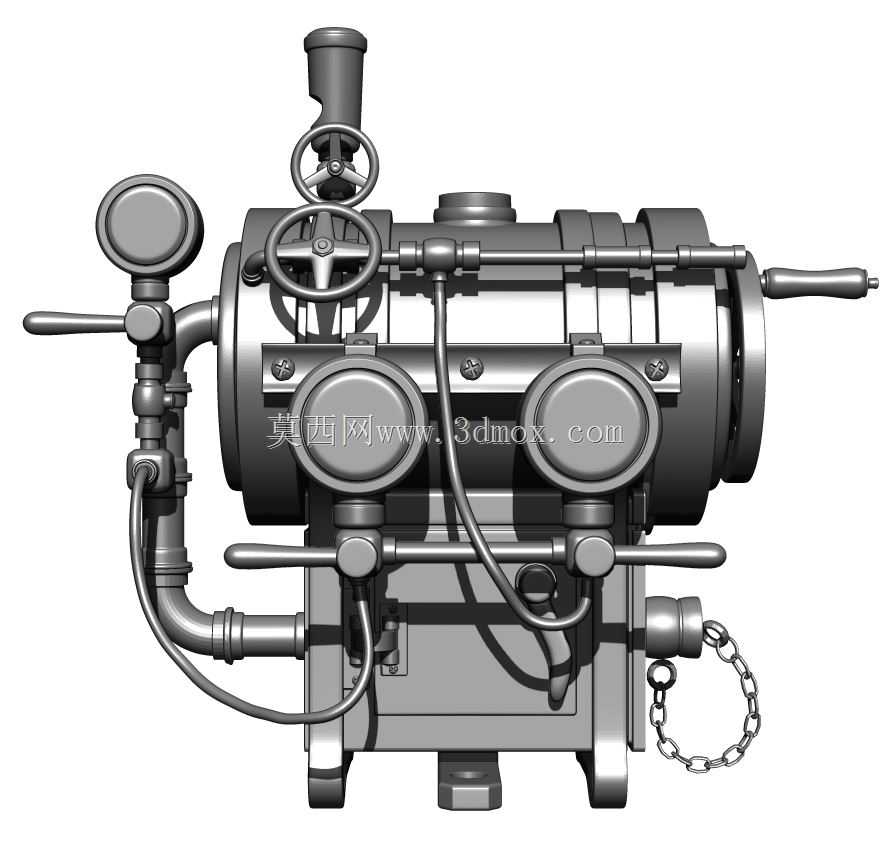

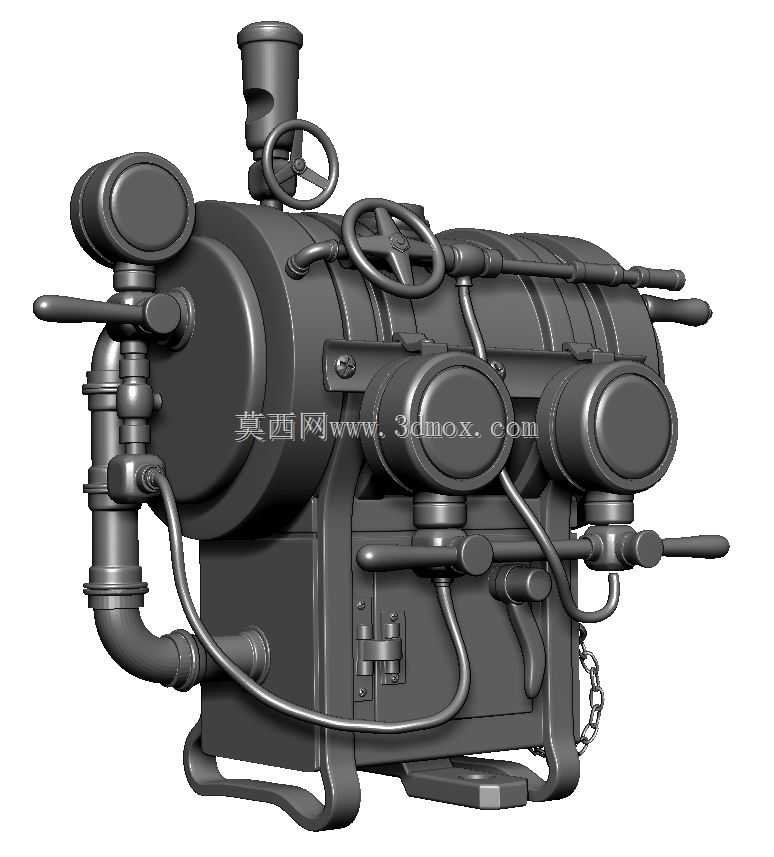

　　该套集成式流体控制装置的整体结构围绕承压腔体核心展开，主体卧式圆柱腔体作为介质暂存与压力缓冲的核心空间，两端采用快开式法兰压盖结构，通过周向布置的螺栓实现密封锁紧，既保证腔体承压能力，也为内部构件的检修维护预留操作空间。腔体左侧集成三路并联控制支路，每一路均配置独立的截止阀与压力检测仪表，操作人员可通过手轮直接调节单路介质通断与开度，实时读取支路压力数值，适配多回路独立供能的工况需求。

　　从现场安装边界来看，装置底部设置一体式铸造支撑脚，支撑脚预留地脚螺栓安装孔，可直接固定在混凝土基础或钢制机架上，安装时需保证支撑面平面度公差不超过0.2mm/m，避免腔体受附加安装应力导致密封面渗漏。装置左侧管路向外延伸长度约占整体宽度的三分之一，右侧操作手柄与链条组件同样向外伸出，安装布局时需在阀体操作侧预留不小于300mm的操作空间，满足手轮旋转、手柄扳动的操作行程需求，同时避免周边构件与压力表、管路发生干涉。

　　装置的管路连接全部采用硬管焊接+活接组合结构，管路走向沿腔体外侧规整排布，既减少管路冗余长度降低介质压损，也通过统一的管夹固定避免管路运行过程中产生振动。主腔体顶部设置两个对称布置的圆形检修口，日常运行时通过压盖密封，需要清理内部沉积物或更换密封件时，可直接拆卸压盖完成作业，无需整体拆解装置。腔体尾部设置的带链条防护塞，用于闲置工况下封堵备用接口，链条可防止防护塞丢失，接口采用标准锥管螺纹，可直接对接外部管路拓展功能。

　　在实际工业场景中，这类集成控制装置常应用于小型蒸汽动力系统、试验台流体分配工位、老式工业生产线的介质调节段，可同时完成蒸汽、压缩空气、低压水等介质的压力调节与通断控制。装置配置的多组手轮操作机构，手轮轮缘采用滚花设计，即使操作人员佩戴劳保手套也能稳定施力，阀杆采用梯形螺纹传动，具备自锁特性，调节完成后不会因介质压力波动自行改变开度。压力表采用径向安装方式，表盘朝向操作侧，操作人员站立位置即可清晰读取压力数值，无需额外俯身或侧身。

　　设计过程中充分兼顾了操作便利性与结构可靠性，所有操作部件的布置高度集中在人体站立操作的舒适区间，无需登高或俯身即可完成全部调节操作。腔体壁厚根据常规承压工况计算取值，过渡位置全部采用圆角处理，避免应力集中导致的腔体开裂风险。外露金属构件全部做圆弧倒角处理，去除加工毛刺，防止安装与操作过程中划伤人员。整套装置将检测、控制、承压、导流功能集成在同一基座上，无需现场零散组装阀组、仪表与管路，大幅缩减现场安装施工周期，也减少了外接接口的泄漏点，提升整套流体系统的运行稳定性。
