气动控制蝶阀油气工业专用结构

　　该套阀门结构面向石油、天然气长输管线及场站工艺管路设计，核心执行与截断功能集中在对夹式蝶阀本体、气动驱动头、阀位反馈单元、电磁阀及配套气路管线上。现场使用时，它通常安装在泵组进出口、分离器汇管、调压橇块和紧急切断工段，依靠压缩空气驱动阀板在0至90度范围内回转，实现介质通断或比例调节；相比手动阀，其响应速度能够满足联锁关断和远程自控的要求，在含尘、含凝析液或存在防爆要求的厂区环境中，可通过配套电磁阀接收PLC或DCS系统的开关量信号，完成无人值守动作。

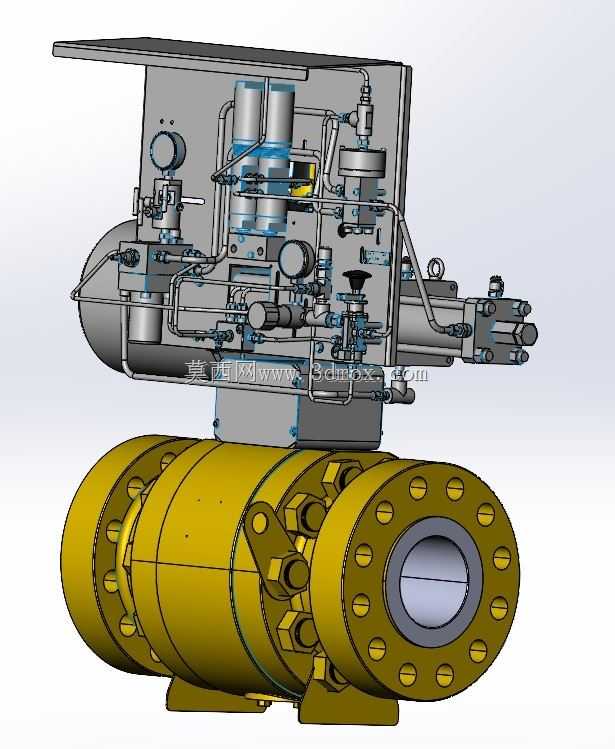

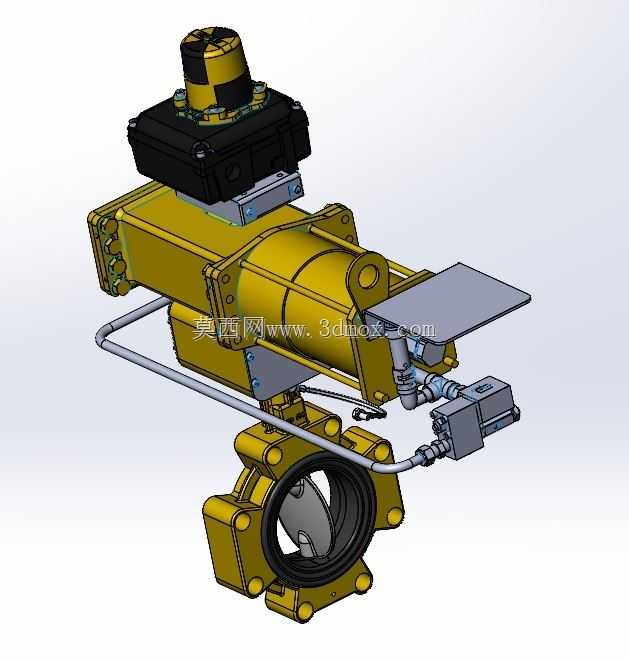

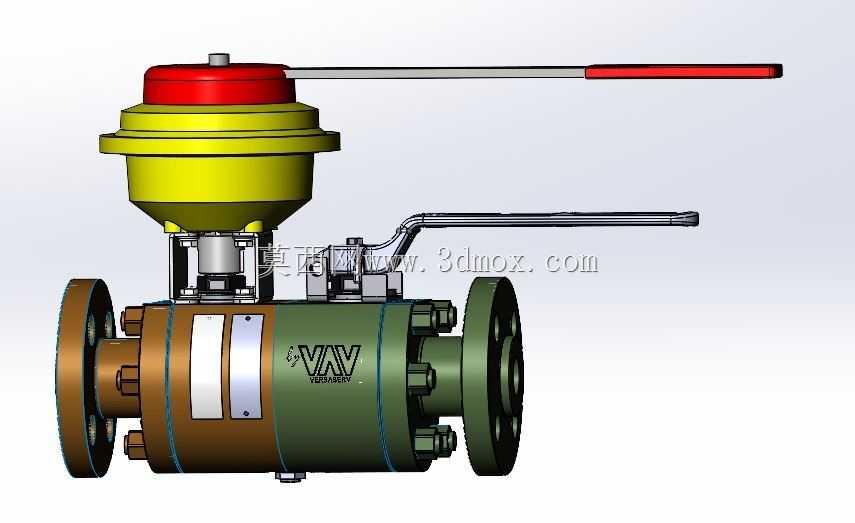

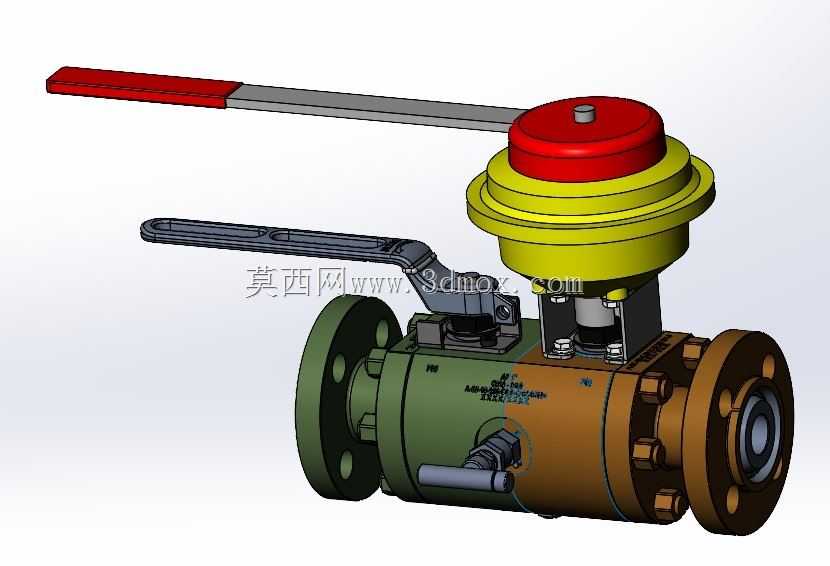

　　从结构组成看，下部蝶阀采用对夹式阀体，两侧密封面与管路法兰贴合，阀板偏心布置可在开启时迅速脱离阀座，降低密封面摩擦并减小操作扭矩。阀体周向布置的连接耳孔用于穿装螺栓，安装时需要控制两侧法兰平行度，避免额外附加弯矩使阀体变形。阀杆穿过阀体上部与执行机构输出轴连接，连接处设置防转结构和轴向定位，保证扭矩传递可靠。气动执行器为横向布置的缸体组件，内部活塞将气压转化为回转运动，端部行程位置可通过限位螺钉微调，以保证阀板准确到达全开或全关位置。执行器上方安装阀位反馈盒，内部微动开关或接近开关能够把阀位状态转化为电信号回传控制室；侧面设置的手动操作机构用于气源故障时的应急操作，操作前需确认上下游压力已泄放或处于安全工况。

　　气路连接采用金属小管与卡套接头，沿阀体和执行器外侧布置，既减少外部碰撞风险，也使整体结构紧凑。电磁阀固定在阀体侧方支架上，进气口、工作口和排气口方向明确，建模时保留了接头螺纹和安装板孔位，便于后续生成工程图时核对接管空间。执行器与阀体之间的支架承担支撑和对中作用，其高度决定输出轴与阀杆的同轴度，设计中通过加工止口和定位销控制装配偏差。

　　在三维建模思路上，各部件按实际装配关系分层组织：阀体、阀板、阀座和阀杆构成过流主体，重点表达密封面接触区域和流道形状；气缸、活塞、端盖和输出轴构成动力模块，体现行程与转动角度；反馈盒、电磁阀、接线盒和气管组成控制附件，突出接口位置和检修空间。外形尺寸方面，对夹式阀体的结构长度较短，适合在管廊空间紧张的位置安装，但两侧法兰、螺栓以及执行器上方的反馈盒会占用一定垂直空间；横向气缸向阀体一侧延伸，选型和布置时需要预留气缸动作、气管弯曲和手动操作的安全距离。安装边界还应考虑电磁阀接线方向、阀位指示可视性以及管道保温层厚度，避免模型导入橇装布置后与相邻管线、支架或护栏发生干涉。

　　对于结构设计和设备选型人员，该模型可用于核对气动执行器与蝶阀的扭矩匹配、支架接口尺寸、气路元件布置以及法兰连接空间。在工程应用中，阀门口径、设计压力、密封材质和防爆等级需结合实际介质条件确定，而三维结构能够直观展示运动包络和装配顺序，帮助在设计阶段发现操作空间不足、维护位遮挡或管接头干涉等问题。
