CR500发动机钛碳二冲程消音器

　　这款消音器面向CR500这类大排量二冲程越野发动机，核心任务是在不明显牺牲排气顺畅度的前提下，把排气脉冲噪声压到可接受范围，同时控制整机重量与安装干涉。二冲程发动机的排气过程与四冲程不同，扫气阶段对排气管内的压力波十分敏感，消音腔容积、进出口管长度和截面变化都会直接影响回压，进而改变中高转动力输出。因此该结构没有采用简单的直通穿孔管方案，而是把主腔体做成扁平矩形盒体，在有限的车架侧部空间里争取更大的膨胀容积。

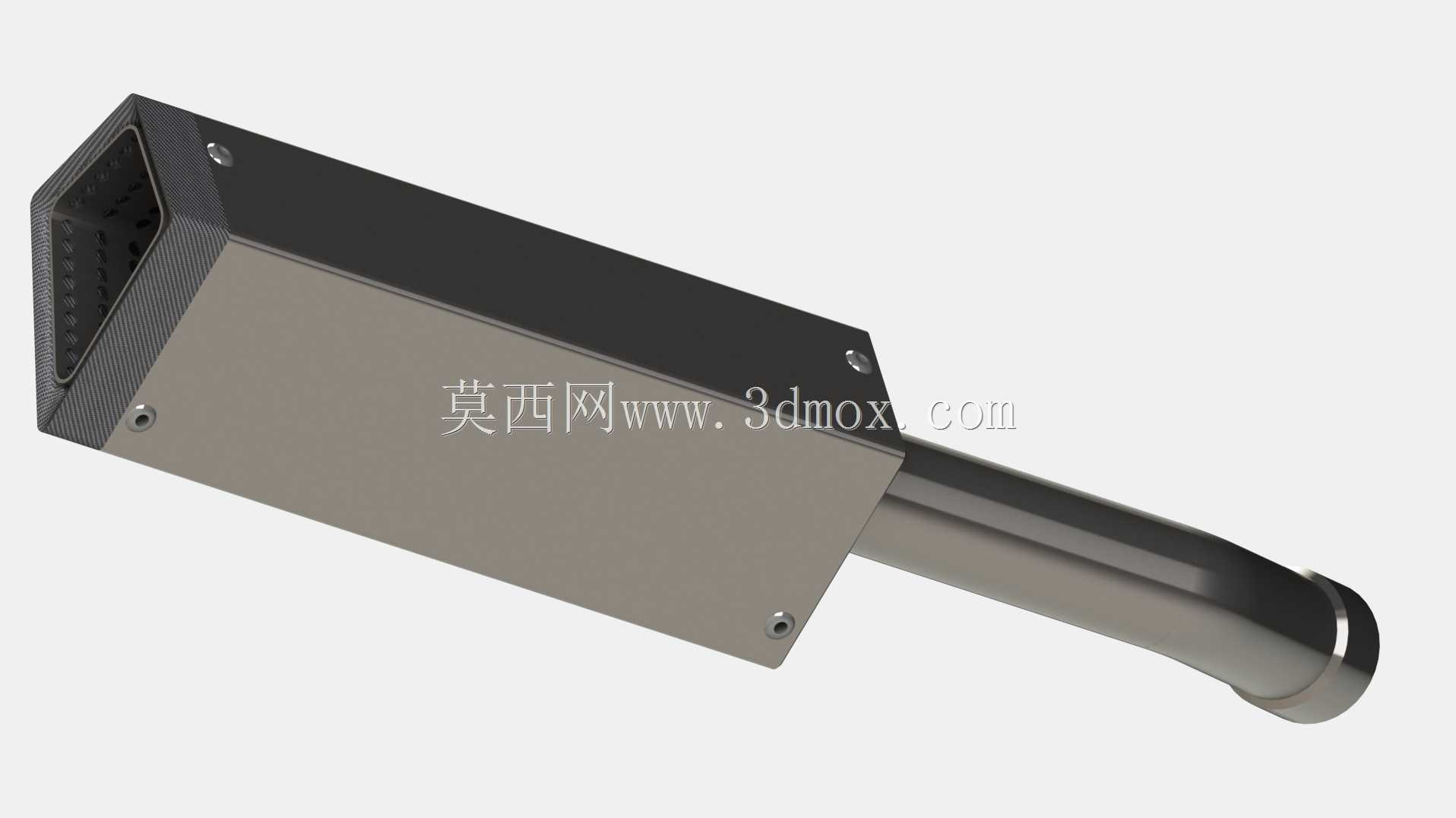

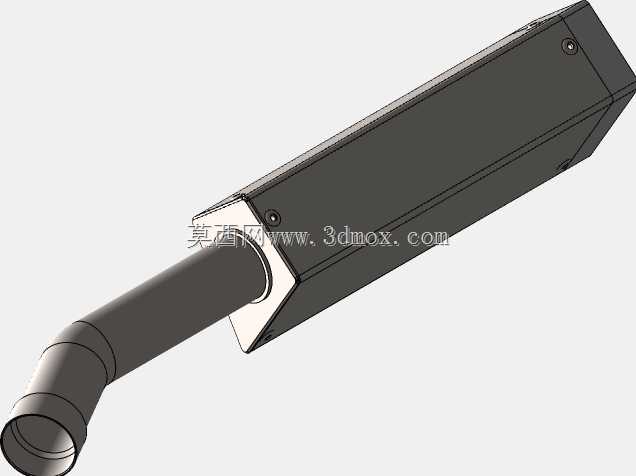

　　从外形看，主体由一块近似长方体的消音盒和一根向后下方弯曲的尾管组成。消音盒前端为较厚的安装法兰面，用于与排气前段或缸体出口对接；盒体上下盖采用平板结构，侧面通过螺钉紧固，便于后期拆解、检查或更换内部吸音材料。尾管从盒体后端偏心伸出，管径相对稳定，末端略微扩口并做卷边处理，既可以引导排气流向，也能避免尖锐切口带来的应力集中和高频啸叫。

　　材料选择上，外壳与安装区域以钛合金为主，目的是在高温排气环境下保持强度和抗腐蚀能力，同时把壁厚控制得更薄；非承力或隔热部位引入碳纤维，可进一步降低簧下质量和整车侧部重量。对于越野摩托车而言，减重不只是提升加速性能，还会影响整车重心、悬挂响应和车手操控疲劳度。钛合金焊接与成型难度较高，所以模型中把法兰、盒体和尾管拆分成多个可独立加工的特征，便于后续在工程图中展开焊缝、坡口和装配公差。

　　安装边界方面，矩形盒体比传统圆筒消音器更容易贴紧车架侧梁布置。前端法兰孔位决定了与发动机排气口的连接关系，盒体长度则受后减震、侧盖、空滤腔和后轮跳动包络限制。尾管弯曲角度需要避开后摇臂、链条和轮胎，在全行程压缩时仍保留足够间隙。模型中尾管采用平滑弯弧而非直角转折，这样能减少排气阻力，也能降低局部热应力集中。

　　内部设计思路可以从外部结构推断出几个关键点：进气端进入腔体后需要经过一次膨胀，使高速排气流速下降；腔体内可设置隔板或吸音材料，把中低频脉冲噪声转化为热能；尾管长度则用于调整反射波回到排气口的时机。对二冲程车来说，消音器不能只看降噪数值，还要兼顾扫气效率。若腔室过大、尾管过细，低转扭矩可能增强但高转容易发闷；若直通面积过大，噪声会明显升高。该模型在盒体容积和尾管直径之间取了折中，适合用于改装件开发阶段的空间校核。

　　在三维建模层面，这类零件需要重点处理三类特征：一是法兰面上的安装孔与密封面，孔位必须与发动机接口一致，密封面平面度直接影响漏气风险；二是薄壁盒体的包络与螺钉连接位置，螺钉不能伸入内部气流通道过多，同时要给工具预留操作空间；三是尾管弯曲段的中心线与壁厚，弯曲半径过小会导致加工起皱或内壁截面畸变。把这些特征完整建出后，可以直接用于干涉检查、装配模拟和样机制作前的工艺评审。

　　实际应用中，这类消音器常见于越野赛车、复古改装车或专用动力设备。车辆在林道、沙地或封闭场地运行时，排气系统既要承受泥水、砂石和振动，又要维持稳定的背压。扁平盒体的迎风面积较大，外侧可增加防烫护板或碳纤维装饰罩；尾管出口方向则应避免直接吹向塑料件、轮胎或骑手装备。通过三维模型提前确认这些边界，能减少样机阶段反复修改法兰角度、尾管走向和固定点的工作量。

　　总体来看，该结构不是单纯追求外观的装饰件，而是把声学性能、发动机匹配、轻量化和车架安装空间整合在一起的排气部件。对结构设计人员来说，模型中最有价值的是盒体分块、法兰接口、尾管弯曲路径以及多材料组合方式；对选型人员来说，则可据此判断其是否适合大排量二冲程发动机的侧置布置，并进一步评估悬挂点、热防护和维护拆装空间。
