CR500发动机排气连接法兰

　　该排气连接法兰用于二冲程越野摩托车发动机排气系统的接口过渡，核心作用是在气缸排气口与消声器前段之间建立刚性、密封且对中可靠的连接。法兰本体采用铝合金7075-T6加工，材料比强度高，在发动机周边持续受热、振动和交变载荷条件下，能够保持较好的尺寸稳定性与连接刚度，同时相比钢制件更有利于降低整车非簧载区域附近的附加质量。

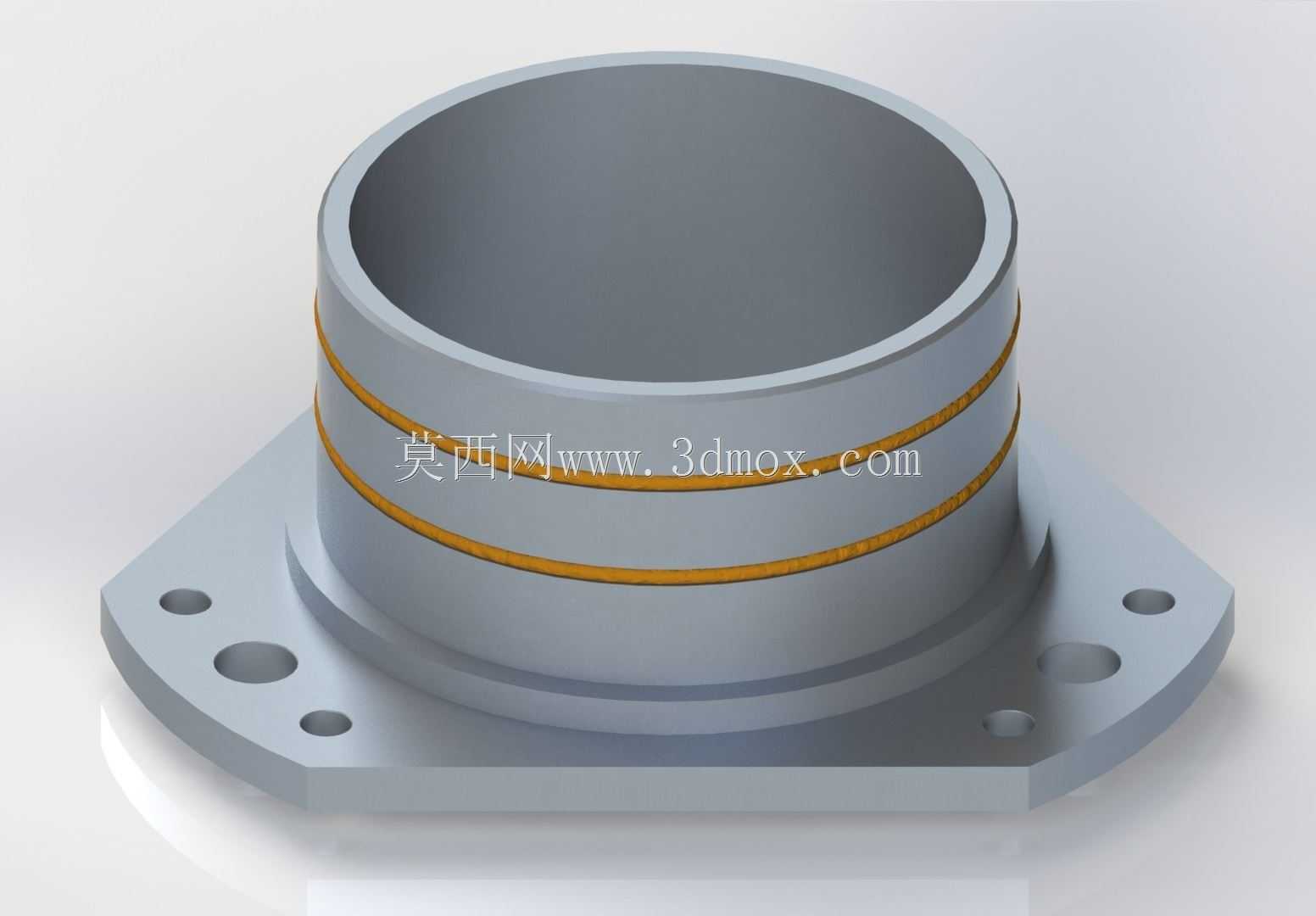

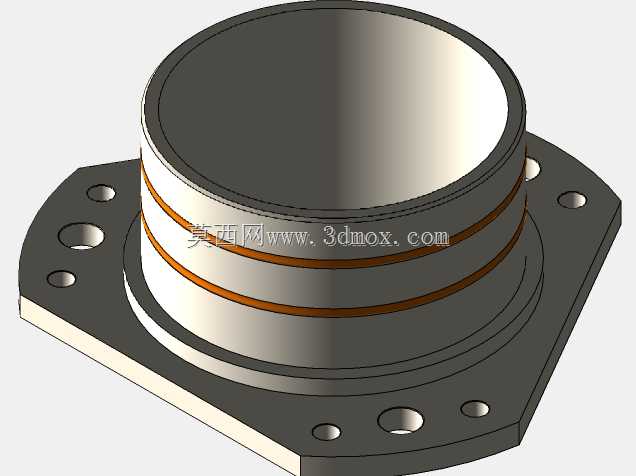

　　从结构上看，零件由上部圆筒段和下部异形安装底板组成。圆筒段用于插入或对接排气管道，外壁设置两道环形槽，可用于布置密封环、定位环或绑带式卡接结构。两道环槽将圆筒外壁分成不同的配合区域，既能够限制排气管轴向窜动，也能在装配后形成更稳定的周向定位，减少因发动机振动造成的接口偏转和漏气风险。圆筒内壁为连续贯通的气流通道，壁厚均匀，避免局部热节和应力集中，通道直径需与发动机排气口及消声器入口保持匹配，以降低排气阻力。

　　下部底板采用近似方形并带切角的轮廓，四个角部分布安装孔，孔位围绕圆筒中心对称布置。这种布局能够在有限的发动机侧部空间内提供足够的压紧力，同时避开缸体周边散热片、螺栓和车架邻近结构。底板与圆筒交接处采用圆角过渡，可降低焊接或整体加工后在热循环过程中产生裂纹的概率。底板底面作为安装贴合面，需要保证平面度，使其与发动机排气口侧安装面紧密贴合；若配合密封垫使用，该面的粗糙度和平面度将直接影响密封可靠性。

　　设计该类法兰时，首先要确认发动机排气口的中心高、安装孔距、孔径以及周边干涉边界。圆筒外径需与排气管内径或卡箍结构匹配，环形槽的宽度、深度和间距则要根据所选密封件或卡接件确定。底板外形不能单纯按最大强度设计成大面积矩形，因为越野发动机周围空间紧凑，过大的法兰会与车架、减震器或护板发生干涉，因此采用切角异形轮廓更符合实际装车需求。

　　在建模过程中，应先建立气流通道中心线和安装贴合基准面，再完成圆筒与底板的主体布尔合并。环形槽不宜直接用简单切除而忽略槽底圆角，槽底圆角能够缓解应力集中，并便于实际加工时走刀。安装孔位置需要以发动机接口孔系为驱动基准，保证孔位公差与中心距一致；底板边缘和孔口处应设置合理倒角，去除锐边，避免装配时划伤密封垫或维修人员手部。

　　从使用工况看，二冲程发动机排气温度高、脉冲强，法兰不仅承受热膨胀，还承受发动机与消声器之间因振动不同步产生的附加载荷。铝合金7075-T6强度较高，但热膨胀系数也较大，因此在孔距和配合直径上需要预留适当热态间隙。若法兰与铸铁或钢制缸体连接，冷态装配时的微小偏心在热态下可能转化为附加应力，设计时应让圆筒与管道连接端保留一定柔性补偿空间，或通过密封环结构吸收偏差。

　　该法兰的安装边界主要受发动机排气口端面、缸体连接孔位和排气管前段包络尺寸约束。底板厚度需兼顾密封压紧力与轻量化，过薄会在螺栓压紧后产生翘曲，过厚则增加重量并占用空间。圆筒高度应保证排气管插入深度足够，但不能伸入排气口过深而干扰气流；其上端面边缘可做轻微倒角，便于管道装配。四个安装孔周围应保留足够的实体宽度，以承受螺栓预紧力，避免孔边开裂。

　　在排气系统匹配中，法兰位置还会影响消声器安装角度。若圆筒轴线与排气口气流方向不一致，会造成局部涡流和排气背压升高，因此模型中需要把圆筒内孔轴线与发动机排气口中心线严格对齐。对于越野摩托车这类振动强烈的设备，接口对中比单纯提高壁厚更重要；良好的对中能够减少密封件的偏磨，也能降低排气管因反复弯折而产生疲劳裂纹的概率。

　　整体而言，该模型体现的是小尺寸动力设备中典型的接口件设计思路：以确定的安装孔系和贴合面为基准，以气流通道连续性为核心，以环形槽实现密封与定位，以异形底板控制干涉边界。结构看似简单，但每一处壁厚、槽位、孔距和圆角都直接关系到发动机排气系统的密封性、耐久性和维修装配效率。
