5吨至18吨级安全起重吊钩结构设计

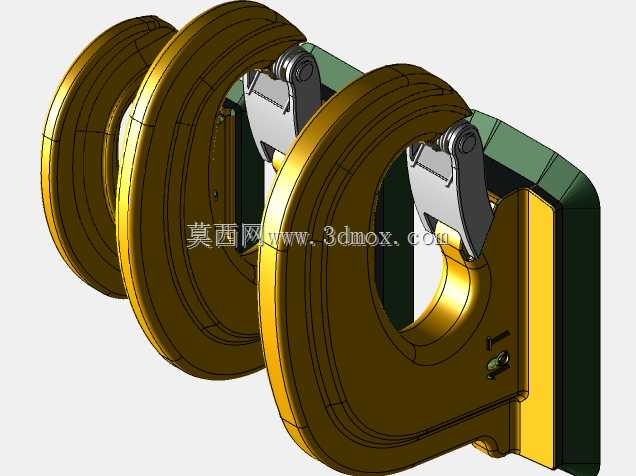

　　该模型呈现的是一组用于起重吊装作业的安全吊钩，覆盖5t、10t、18t三个载荷等级，结构上由钩体、安全锁舌、铰接销轴、复位弹性件以及上部连接段组成。三维数模完整保留了钩身圆弧过渡、钩尖内收、锁舌闭合轨迹和安装接口等关键几何关系，适合用于吊具总成校核、起重机末端属具选型以及吊装工装方案评审。

　　从实际工况看，这类吊钩常出现在车间桥式起重机、门式起重机、流动式起重机、电动葫芦以及成套索具末端。作业对象可能是钢板、焊接结构件、机加工箱体、模具、预制构件或成捆原材料。吊钩在其中承担直接挂接吊环、吊带、卸扣或链条的作用，其开口尺寸、钩腔深度和钩身厚度决定了与不同吊具的适配性。模型中三个规格并列布置，能够直观看出随着额定载荷提升，钩体截面、曲率半径和上部连接宽度同步增大，这种比例关系不是简单等比放大，而是围绕弯曲应力、接触应力和开口变形进行协调。

　　安全锁舌是该结构的核心功能件。锁舌通过销轴布置在钩尖附近，自然状态下依靠弹性件保持闭合，遮挡钩体开口；当吊环或吊带从开口处压入时，锁舌绕销轴向内翻转，挂接完成后自动回位，阻止索具在松绳、晃动或斜拉状态下从钩口脱出。模型中锁舌与钩体侧面留有明确间隙，既保证转动灵活，也避免制造误差造成卡滞。对结构设计人员而言，需要重点检查锁舌完全打开时是否与上部连接件干涉，闭合后锁舌端部与钩尖的搭接量是否足够，以及销轴孔区域在反复冲击载荷下的局部强度。

　　钩体本身采用C形承载轮廓，载荷从上部连接孔传入，沿钩背两侧向下传递，再绕过钩底承托区回到挂接点。设计时通常会在钩背外侧保留较大圆角，使应力流沿弧形截面平滑通过；钩底承托区则需要控制接触半径，避免与卸扣销轴或吊环形成过小线接触。模型中可见钩身侧面具有较厚的实体截面，这种形态有利于抵抗张开变形。若在有限元分析中使用该数模，应关注钩嘴内侧、钩背中性层外侧以及销轴孔周边的应力集中，尤其是在偏载、冲击和突然起制动条件下，这些位置往往比理论静载计算更敏感。

　　上部连接结构决定了安装边界。该类吊钩一般通过销轴、螺母或螺纹段与葫芦吊钩横梁、起重滑车、吊梁或旋转接头连接。建模时需要保证连接孔中心到钩底承托面的距离、孔的直径、两侧夹板间距以及锁舌开启包络空间均与上级部件匹配。若安装空间狭窄，还需复核吊钩在带载摆动时是否会碰撞吊梁侧板或附近结构。对于不同吨位规格，虽然外部轮廓相似，但连接孔尺寸、钩体宽度和开口高度会发生变化，选型时不能仅凭外观替换。

　　从三维建模角度看，该类零件适合采用草图驱动的实体建模方式：先绘制钩体中心承载曲线，再以变截面或分段截面扫描出主体，随后切除销轴孔、锁舌槽和安装面，最后装配锁舌、销轴和复位件。装配体中应保留锁舌的旋转自由度，用于检查开启角度和干涉边界。若用于工程图输出，还需补充关键热处理区域、配合公差、销轴防脱结构以及探伤要求，因为起重吊钩属于高风险承载件，几何模型只是设计表达的一部分，材料、锻件质量和无损检测同样决定使用安全性。

　　在设备选型层面，工程师通常不会只看额定载荷，还会结合作业级别、冲击系数、索具形式和使用频率。小吨位吊钩可能用于轻型工位葫芦，中等吨位常见于加工车间和仓储吊装，大吨位则面向重型机械制造、钢结构拼装或设备安装。模型将多规格吊钩放在同一装配视图中，便于比较钩腔容量与载荷等级之间的关系，也可作为系列化产品开发的基础框架。后续若要深化设计，可在现有几何上增加防脱卡板、推力轴承、旋转接头或称重传感器接口，使其扩展为旋转吊钩、称重吊钩或带闭锁功能的专用吊具。
