M16外螺纹杆端关节轴承精密结构

　　该零件为带外螺纹杆身的杆端关节轴承，核心功能是在机构铰接点处同时承受径向载荷与一定方向的轴向载荷，并补偿两连接件之间因加工、装配误差或运动变形产生的角度偏差。其典型应用集中在需要小范围摆动、回转或自适应对中的连杆传动末端，例如自动化生产线的摆臂连接点、包装设备的导杆机构、纺织机械张紧连杆、轻工设备门体支撑铰链，以及车辆操纵机构中的拉杆端头等场景。在这些工况下，刚性铰接会因孔位同轴度偏差产生附加弯矩，加速销轴与孔壁磨损，而杆端关节轴承通过内环与外圈之间的球面滑动副释放角向约束，使传力路径始终沿杆身轴线方向，避免连杆承受不必要的弯曲应力。

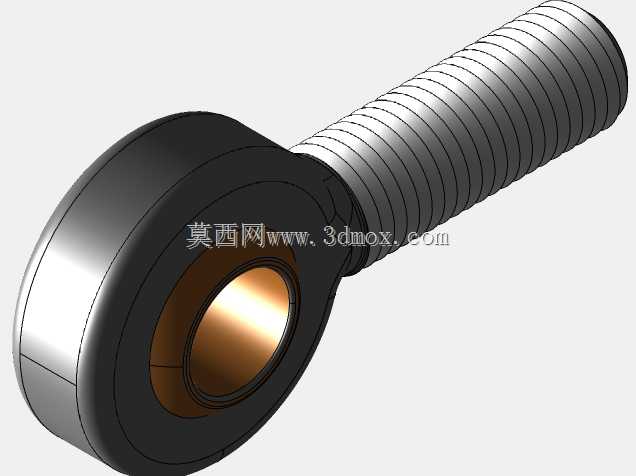

　　从结构组成看，零件整体分为头部轴承体与螺纹杆身两部分。头部为加厚环形外圈，内部镶嵌可相对转动的内环，内环中心为通孔，用于穿装销轴或螺栓实现与被连接件的铰接。内环外球面与外圈内球面之间为滑动接触面，工作时可在一定锥角范围内任意方向摆动，以适应铰接点的空间角度变化。外圈外侧设计为平整圆柱面与圆弧过渡，既保证头部结构强度，也为扳手夹持或压装作业提供基准面。杆身部分为连续外螺纹，用于旋入带内螺纹的连杆、支座或调节套筒，通过螺纹旋合长度可微调铰接点中心距，从而补偿装配尺寸链误差或调整机构预紧状态。螺纹杆身与头部结合处采用圆角过渡，降低截面突变带来的应力集中，避免在交变载荷下从根部发生断裂。

　　设计建模时需重点控制几处关键边界。头部内环孔径决定了可适配销轴的直径，直接影响铰接副的剪切与挤压承载能力；头部外径与厚度则需根据额定载荷校核外圈壁厚，防止球面接触区在重载下发生塑性变形。螺纹杆身的公称直径、螺距与有效旋合长度需匹配标准螺纹规范，同时保证螺纹末端到头部端面的距离满足最小装配空间，避免螺母或连杆端面与头部发生干涉。内环相对外圈的最大摆角是核心运动参数，建模时需通过球面配合关系准确还原允许倾斜范围，并在装配体中验证极限摆动位置下周边构件是否存在碰撞。此外，头部端面到杆身末端的总长度决定了机构连杆的整体调节行程，选型时需结合设备内部安装空间确认该尺寸不超出边界。

　　从实际装配角度，螺纹杆身可通过双螺母锁紧或螺纹胶防松，固定在调节连杆内；内环孔穿入销轴后，通常采用开口销、轴用挡圈或螺栓紧固实现轴向限位。由于球面滑动副在工作中存在相对滑动，选型时需结合工况载荷、摆动频率与环境介质确认润滑方式与表面处理要求，粉尘或潮湿环境下还需考虑密封结构以延长使用寿命。三维建模过程中，螺纹部分可采用修饰螺纹简化表达以控制模型规模，头部球面配合面则需保证几何精度，以便后续进行干涉检查、运动仿真与有限元受力分析。整体结构紧凑、安装调节方便，能够在有限空间内提供可靠的铰接与对中功能，是连杆机构与传动系统中常用的基础连接件。
