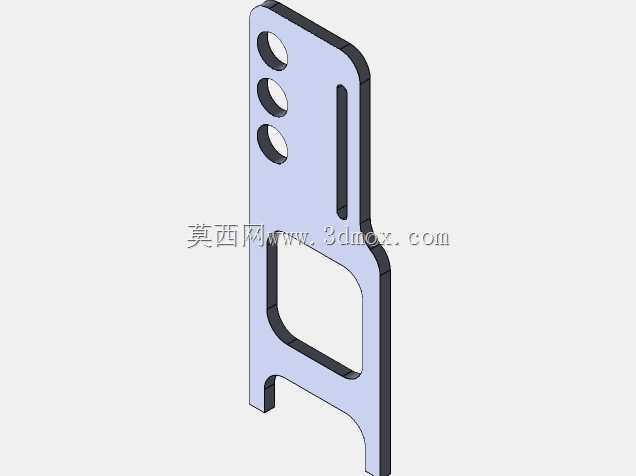

传感器安装用异形钣金固定支架

　　该钣金支架属于传感器配套安装构件，整体采用薄板冲压折弯成型，从结构形态来看，其设计初衷是为小型检测类传感器提供稳定的安装依托，同时适配设备内部狭窄的安装空间，常见于自动化生产线的检测工位、小型实验装置的传感固定场景，也可用于仪器仪表内部的元件承载。

　　从结构细节来看，支架主体为长条形立板结构，板身上部排布三个等距圆形通孔，孔位轴线垂直于主板面，主要用于穿装固定螺丝，可实现传感器在不同高度位置的调节安装，适配不同检测距离的使用需求。紧邻圆孔侧设置一条长条形腰型孔，腰型孔长度方向沿支架纵向延伸，该结构可在安装时提供横向的位置微调余量，抵消安装基座的加工误差，降低装配时的对位难度。

　　支架中部开设大尺寸矩形镂空窗口，该设计并非单纯的减重考量，一方面能够减少钣金材料的使用量，降低构件整体重量，避免支架自身重量对安装基面造成额外负载；另一方面镂空区域可避让传感器尾部的接线端子或引出线缆，防止支架本体与线缆发生挤压干涉，同时也便于操作人员在装配时观察内部对位情况，提升安装效率。

　　支架下部采用分叉式开口结构，两个支脚末端做圆弧过渡处理，该结构可卡入设备基座的预设卡槽内，实现支架的预定位，无需在装配全程手扶构件，降低单人装配的操作难度。支脚的开口尺寸经过匹配设计，可适配常规厚度的设备安装板，卡入后不会出现明显的松晃，配合上部的紧固螺丝即可形成多点固定，提升支架整体的抗振性能，在设备运行产生小幅振动的工况下，也能保证传感器的检测位置不发生偏移。

　　整个支架的边缘均做了折弯或圆角处理，不存在尖锐的冲裁毛边，既能够提升钣金构件的结构刚性，避免薄板受力发生翘曲变形，也能防止装配人员在操作过程中被划伤。折弯边的宽度均匀一致，说明冲压成型时的折弯参数设置合理，折弯后板面平面度控制在合理范围内，不会出现板面扭曲导致传感器安装面倾斜的问题。

　　从安装边界来看，该支架整体占用空间较小，主板面宽度较窄，可安装在设备型材的侧面、机架的立板或者小型工作台的侧壁上，对安装空间的要求较低。其安装孔位的排布兼容标准M3、M4规格的紧固螺丝，可适配市面上多数小型光电传感器、接近传感器的安装孔距，无需额外制作转接板即可直接使用。

　　在设计逻辑上，该构件优先保证安装的灵活性与结构的可靠性，没有多余的装饰性结构，所有的开孔与折弯都服务于安装固定、位置调节、线缆避让这些实际功能，符合工业五金配件的功能性设计原则。薄板材质的选择也平衡了结构强度与自重需求，在常规的工业使用环境下，不会因为外力磕碰发生明显变形，能够长期维持传感器的安装精度。
